Чертёж для заказа детали: что на нём должно быть
Хороший чертёж снимает половину вопросов и ускоряет расчёт. Разберём, что обязательно указать, чтобы деталь изготовили правильно с первого раза, и что делать, если чертежа нет вовсе.
- Зачем нужен внятный чертёжИзготовление под заказ начинается с того, что нужно повторить или сделать.
- Частые пробелы в присланных чертежахЧаще всего не указывают три вещи: поле допуска резьбы, толщину покрытия и то, что должно оставаться в размере после покрытия.
- Форматы файловПодходит почти всё, что читается однозначно:
- Если чертежа нетЧастый случай — есть деталь, а документации на неё нет.
- Что происходит послеПо чертежу или образцу считаем стоимость и срок, при необходимости изготавливаем пробный образец на согласование и только потом запускаем серию.
Зачем нужен внятный чертёж
Изготовление под заказ начинается с того, что нужно повторить или сделать. Чем понятнее вы опишете деталь, тем точнее расчёт и тем меньше риск, что партию придётся переделывать. Оформленный по ГОСТ чертёж не обязателен — нужен понятный документ, по которому деталь можно изготовить без догадок. Как устроен заказ целиком — в статье про изготовление под заказ.
Что указать обязательно
- Габаритные и рабочие размеры. Все размеры, определяющие форму. Отметьте те, где точность критична — по ним зададут допуск;
- Допуски на критичных размерах. Если размер должен попасть в посадку, укажите допуск или назовите сопрягаемую деталь. Без этого точность будет «обычной», и посадка может не подойти;
- Резьба. Размер, шаг, направление (правая/левая) и длину резьбовой части. Для дюймовой — обозначение стандарта;
- Материал. Марку или условия работы (нагрузка, среда) — по ним подберём;
- Покрытие и отделка. Тип (цинк, оксидирование, анодирование) или среду эксплуатации;
- Количество. Объём партии и регулярность — разовая или по графику.

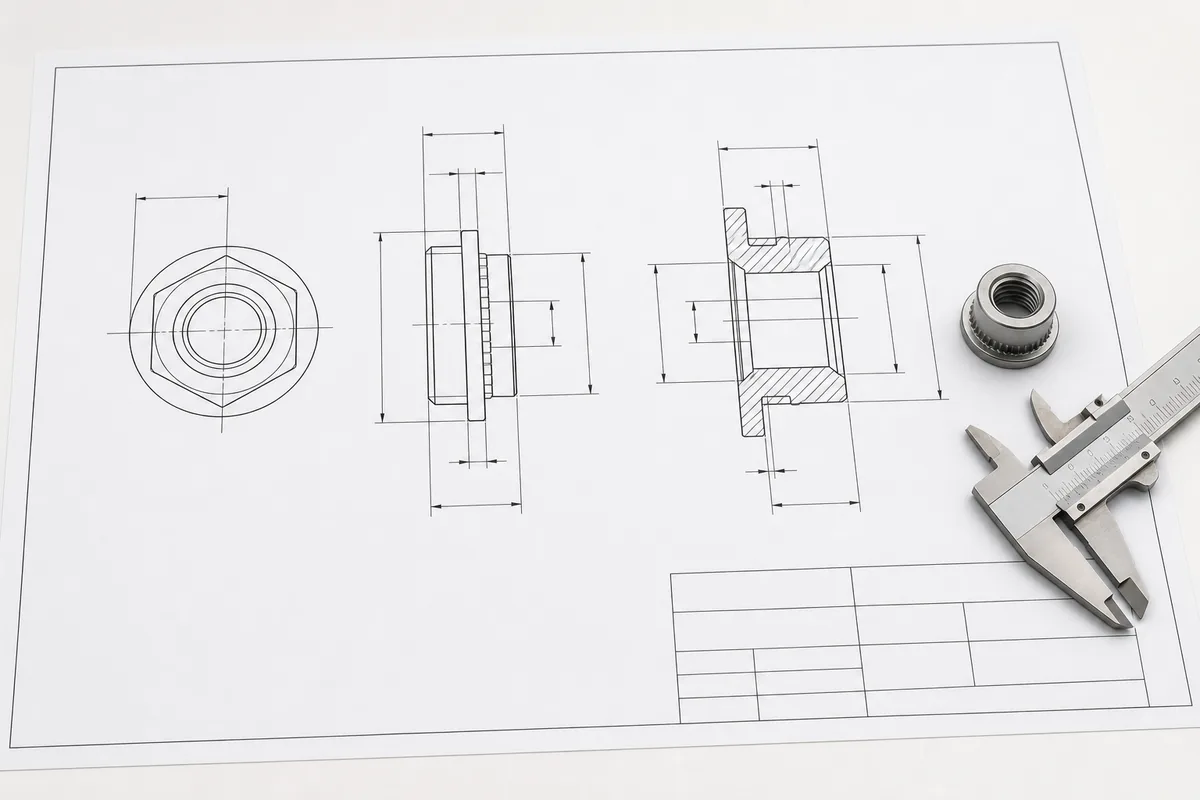

Чек-лист: что должно быть на чертеже
- резьба с шагом и полем допуска (например, M6×1-6g);
- все линейные размеры с допусками, включая длину под головкой;
- материал и, если важно, его марка или класс прочности;
- покрытие и его толщина;
- требования к резьбе после покрытия — калибровать или нет;
- количество в партии и предполагаемая периодичность заказов;
- что делать с острыми кромками: притупить, снять заусенец, фаска;
- как маркировать и упаковывать, если есть требования по приёмке.
Частые пробелы в присланных чертежах
Чаще всего не указывают три вещи: поле допуска резьбы, толщину покрытия и то, что должно оставаться в размере после покрытия. Из-за этого деталь делают «как обычно», а на приёмке выясняется, что резьба стала туже положенного или размер ушёл на толщину цинка.
Второй частый пробел — не указан материал ответной детали. Для крепежа это важно: пара «нержавейка по алюминию» во влажной среде даёт гальваническую коррозию, и лучше узнать об этом до изготовления партии.
Форматы файлов
Подходит почти всё, что читается однозначно:
- PDF — удобно для чертежа с размерами и примечаниями;
- DWG / DXF — векторный чертёж, из него берут размеры напрямую;
- STEP / IGES — 3D-модель, лучший вариант для сложной геометрии: снимает разночтения по форме;
- Фото или скан эскиза — от руки, но с проставленными размерами. Тоже годится для расчёта.
Если чертежа нет
Частый случай — есть деталь, а документации на неё нет. Тогда:
- Пришлите образец. По нему снимут размеры и повторят деталь;
- Или фото с линейкой и описание узла, где деталь работает — этого хватит, чтобы начать расчёт и уточнить критичные размеры;
- Опишите задачу словами. Что деталь делает, к чему крепится, какие нагрузки — поможем оформить и подобрать материал.
Что происходит после
По чертежу или образцу считаем стоимость и срок, при необходимости изготавливаем пробный образец на согласование и только потом запускаем серию. Пришлите документацию на наши контакты. Условия и материалы — на странице условий под заказ. Работаем оптом, от 10 000 ₽.
