Метрическая резьба: шаг, класс и обозначение
M8 — это не вся информация о резьбе. У метрической резьбы есть шаг (основной и мелкий), класс точности и поле допуска. Разберём, что стоит за обозначением и почему болт может не вкрутиться в «такую же» гайку.
Что скрыто за «M8»
Буква M означает метрическую резьбу, число — наружный диаметр в миллиметрах. Но у одного диаметра может быть разный шаг — расстояние между витками. Поэтому полное обозначение включает шаг: M8×1,25 (основной) или M8×1 (мелкий). Без указания шага подразумевается основной.

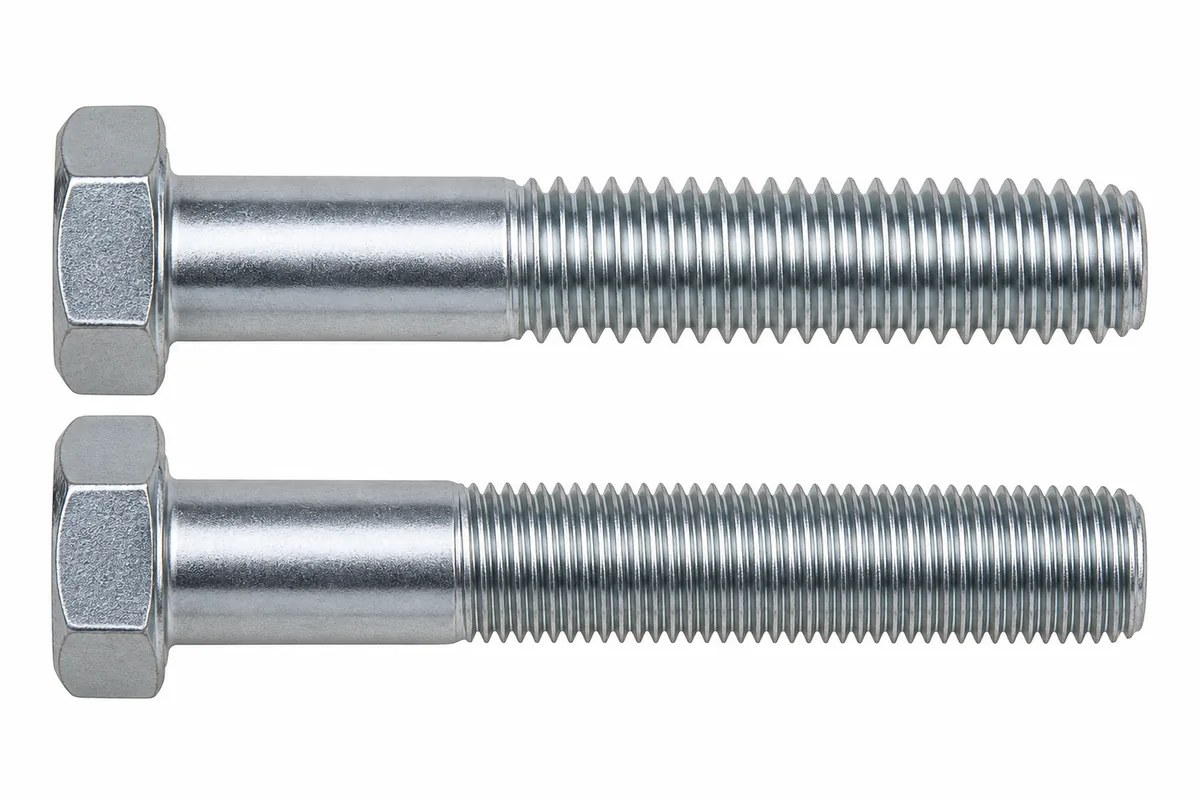

Основной и мелкий шаг
Основной (крупный) шаг — стандартный для данного диаметра, применяется в большинстве соединений. Для M8 это 1,25 мм.
Мелкий шаг — витки чаще, резьба «мельче». Даёт более точную регулировку, лучше держит от самоотвинчивания и меньше ослабляет тонкостенную деталь. Для M8 это 1 или 0,75 мм.
Главное: болт с основным шагом не вкрутится в гайку с мелким того же диаметра — витки не совпадут. Это частая причина «резьба не идёт», хотя диаметр одинаковый.
Класс точности и поле допуска
Резьба изготавливается не идеально, а в пределах допуска. Поле допуска обозначается цифрой и буквой (например, 6g для наружной резьбы болта, 6H для внутренней резьбы гайки). Буква — расположение поля, цифра — степень точности.
- 6g / 6H — стандартная точность для общего крепежа;
- Точнее (4h, 5g) — для ответственных и точных соединений;
- Грубее (8g) — где нужна гарантированная свинчиваемость с покрытием или в грязной среде.
Строчная буква — наружная резьба (болт, шпилька), прописная — внутренняя (гайка, гнездо). Зазор между 6g и 6H как раз оставляет место под покрытие.
Как определить шаг на готовой детали
- Резьбомер — набор гребёнок с шаблонами шага, самый точный способ;
- Линейкой — измерить длину нескольких витков и разделить на их число;
- Штангенциркулем — уточнить наружный диаметр, чтобы не спутать соседние размеры (M8 и M10).
Шаг резьбы: крупный и мелкий
| Резьба | Крупный шаг, мм | Мелкий шаг, мм |
|---|---|---|
| M3 | 0,5 | 0,35 |
| M4 | 0,7 | 0,5 |
| M5 | 0,8 | 0,5 |
| M6 | 1,0 | 0,75 |
| M8 | 1,25 | 1,0 / 0,75 |
| M10 | 1,5 | 1,25 / 1,0 |
| M12 | 1,75 | 1,5 / 1,25 |
| M16 | 2,0 | 1,5 |
| M20 | 2,5 | 1,5 |
Скачать таблицу размеров (PDF)
Ряд по ISO 261. Если в обозначении шаг не указан — имеется в виду крупный: «M8» и «M8×1,25» это одно и то же, а «M8×1» — уже мелкий шаг.
Когда берут мелкий шаг
- тонкая стенка: на той же длине укладывается больше витков;
- точная регулировка: за оборот деталь перемещается меньше;
- стойкость к самоотвинчиванию чуть выше при вибрации;
- но резьба чувствительнее к забоинам и грязи, и её легче сорвать при перетяжке.
Как обозначают в спецификации
Полная запись выглядит как M8×1,25-6g: диаметр, шаг, поле допуска. Строчные буквы (6g, 6e) — наружная резьба, прописные (6H, 7H) — внутренняя. Самая ходовая пара — 6g для болта и 6H для гайки; именно она стоит в карточках нашего каталога.
Левую резьбу помечают буквами LH в конце обозначения. Без этих букв резьба всегда правая.
