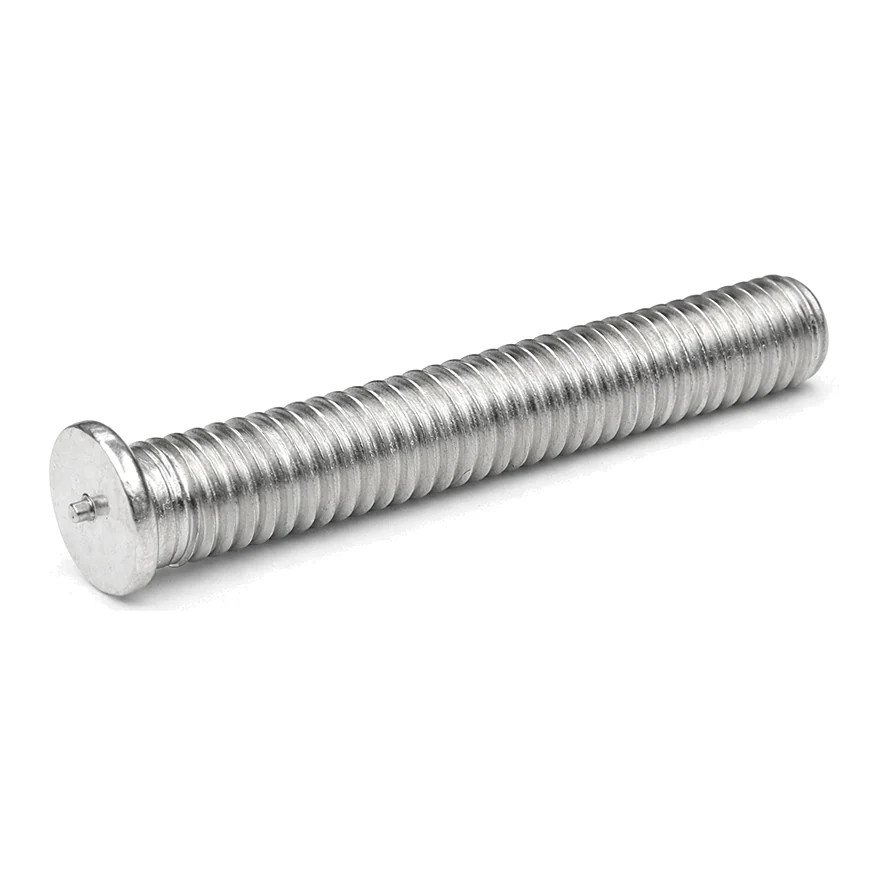

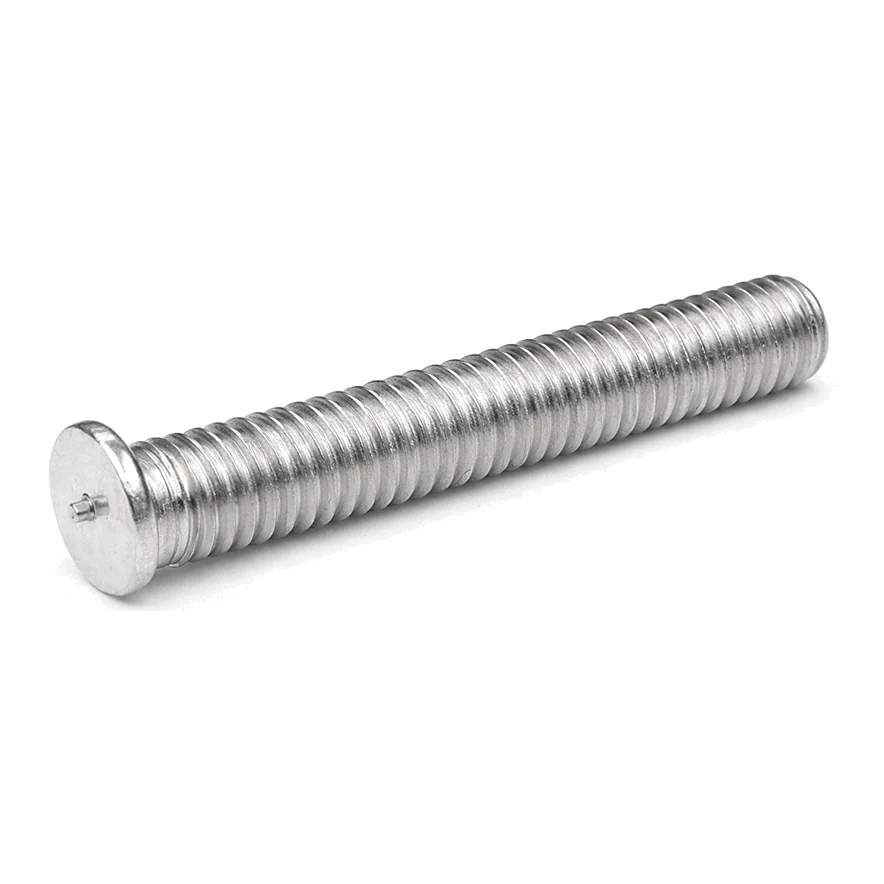

Болт приварной DIN 32501 предназначен для формирования прочного наружного резьбового соединения в металлических конструкциях методом сварки, выпускается из омеднённой стали 4.8 и нержавеющей A2-50.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Болт приварной DIN 32501 предназначен для формирования прочного наружного резьбового соединения в металлических конструкциях методом сварки, выпускается из омеднённой стали 4.8 и нержавеющей A2-50.
Позиция раздела «Приварной крепёж», подраздел «Приварные болты и гайки». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Болт подбирают по резьбе и длине L. Место приварки зачищают до металла: масло, окалина и толстая краска мешают разряду. Пистолет ставят перпендикулярно листу, цанга — под диаметр болта; напряжение заряда и усилие подачи задаёт паспорт аппарата. Первые болты проверяют на образце того же листа: излом должен пройти по стержню или по листу, а не по шву.
| Резьба | Шаг P, мм | Доступные длины L, мм | d2 — фланец ±0,2 | d4 ±0,08 | l3 ±0,05 | h1 | h5 макс. |
|---|---|---|---|---|---|---|---|
| M4 | 0,7 | 8, 10, 12, 16, 20, 25 | 5,50 | 0,65 | 0,55 | 0,70–1,40 | 0,60 |
| M5 | 0,8 | 8, 10, 12, 16, 20, 25, 30 | 6,50 | 0,75 | 0,80 | 0,70–1,40 | 1,00 |
| M6 | 1,0 | 10, 12, 16, 20, 25, 30, 40 | 7,50 | 0,75 | 0,80 | 0,70–1,40 | 1,00 |
| M8 | 1,25 | 12, 16, 20, 25, 30, 40, 50 | 9,00 | 0,75 | 0,85 | 0,80–1,40 | 1,50 |
| M10 | 1,5 | 16, 20, 25, 30, 40, 50 (вне ISO 13918, по данным изготовителя) | 10,50 | 0,80 | 0,90 | 0,80–1,40 | 3,00 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Приварной резьбовой болт (шпилька) по DIN 32501 — приварка конденсаторным разрядом с поджигом острием (CD); стандарт заменён ISO 13918, тип PT. Фланец лишь немного шире резьбы: d2 5,5 / 6,5 / 7,5 / 9 мм у M4 / M5 / M6 / M8, поджигающий выступ на торце фланца. Резьба метрическая крупная; L под задачу. Материал — сталь 4.8 с омеднением (базовое) или нержавеющая сталь A2-50. M10 — вне ISO 13918, по данным изготовителя. По чертежу: d2 — фланец, d4 × l3 — поджигающий выступ, h1 — высота фланца, h5 — участок без резьбы у фланца; после приварки l2 ≈ L − 0,3 мм. Размеры фланца — ISO 13918 тип PT (табл. 14), M10 — по данным изготовителя.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
