Гайка самоконтрящаяся в исполнении LKA, материал — алюминий. Резьба M3×0,5. Хвостовик 2.
Гайка самоконтрящаяся в исполнении LKA, материал — алюминий. Резьба M3×0,5. Хвостовик 2. Из размерной таблицы: мин. толщина листа — 1,4; отв. в листе — 4,75.
Позиция семейства «Гайка самоконтрящаяся LK/LKS/LKA» — раздел «Запрессовочный крепёж», подраздел «Прочий запрессовочный крепёж». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Это позиции под конкретные узлы, а не универсальные. Если сомневаетесь, подойдёт ли — назовите толщину и материал панели, форму отверстия и что именно крепите: подберём из этого раздела или предложим замену.
| Код хвостовика | 2 |
|---|---|
| A (хвостовик) макс. | 1,38 |
| Мин. толщина листа | 1,4 |
| Отв. в листе +0,08 | 4,75 |
| C макс. | 4,73 |
| D макс. | 4,85 |
| E макс. | 6,35 |
| T ±0,25 | 3,43 |
| Мин. расст. до края | 4,0 |
Все размеры указаны в миллиметрах. Исполнения: LK — оцинкованная сталь, LKS — нержавеющая сталь, LKA — алюминий. Код хвостовика 1 или 2 задаёт длину хвостовика A и минимальную толщину листа. Полный размерный ряд и другие исполнения — на странице «Гайка самоконтрящаяся LK/LKS/LKA».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.

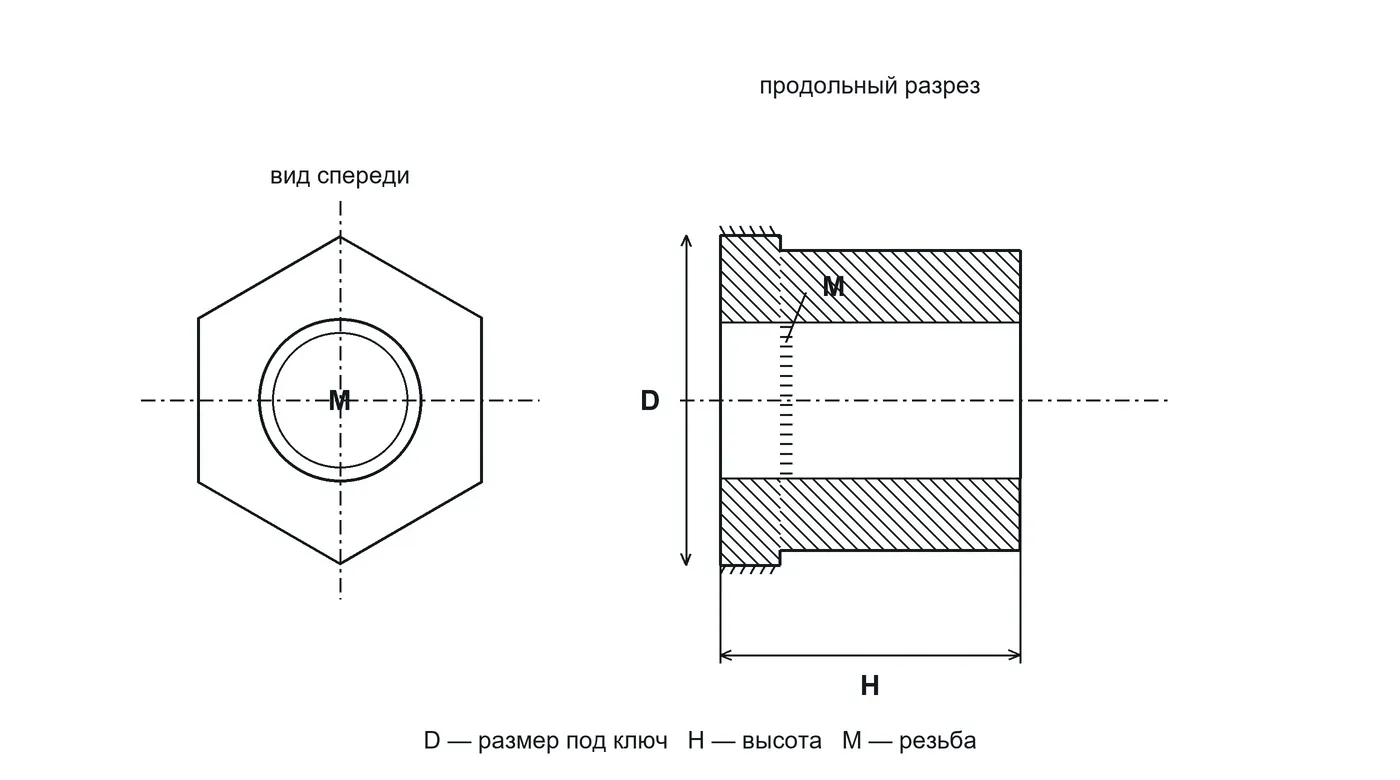

Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Все исполнения и весь размерный ряд — на странице семейства «Гайка самоконтрящаяся LK/LKS/LKA».
Под эту позицию в листе готовят отверстие ⌀ 4,75 мм — диаметр под запрессовку, а не под резьбу: накатка должна выдавить материал листа, поэтому отверстие делают точно по таблице. Минимальная толщина металла — 1,4 мм: в более тонком листе запрессовка не держит, материала не хватает заполнить накатку. От оси до края листа оставляют не меньше 4,0 мм — ближе край выдавливает при запрессовке. От остальных позиций ряда эта отличается величинами: Код хвостовика — 2, A (хвостовик) макс. — 1,38, C макс. — 4,73, D макс. — 4,85; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
| Позиция | Код хвостовика | A (хвостовик) макс. | Мин. толщина листа | Отв. в листе +0,08 |
|---|---|---|---|---|
| эта страница | 2 | 1,38 | 1,4 | 4,75 |
| Гайка самоконтрящаяся LKA M3×0,5, хвостовик 1 | 1 | 0,97 | 1,0 | 4,75 |
| Гайка самоконтрящаяся LKA M4×0,7, хвостовик 1 | 1 | 0,97 | 1,0 | 6,76 |
Ближайшие позиции ряда — показаны только те величины, которыми они отличаются от этой страницы. Весь ряд — по ссылкам вверху страницы.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Мелкие типоразмеры ставят там, где стенка тонкая, а места под крепёж почти нет: корпуса приборов и датчиков, разъёмы, платы, пластиковая арматура, бытовая и офисная техника. Нагрузка на такой узел обычно небольшая, а главное требование — чтобы резьба в пластике не сорвалась после нескольких сборок-разборок.
Под этот размер отверстие в детали получается небольшим, поэтому важно выдержать соосность при установке: перекос на мелком диаметре сильнее сказывается на держащей способности, чем на крупном.
Следующий типоразмер M3.5 даёт расчётную площадь сечения 6,78 мм² — это в 1,35 раза больше, чем у M3. Если по расчёту M3 впритык, переход на M3.5 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M2.5 — 3,39 мм², то есть M3 несёт в 1,48 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Гайка самоконтрящаяся в исполнении LKA, материал — алюминий. Резьба M3×0,5. Хвостовик 2. Из размерной таблицы: мин. толщина листа — 1,4; отв. в листе — 4,75. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Гайка самоконтрящаяся LK/LKS/LKA», раздел «Запрессовочный крепёж», подраздел «Прочий запрессовочный крепёж». Исполнение LKA отличается от соседних материалом (алюминий), типоразмер — резьба M3×0,5. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
