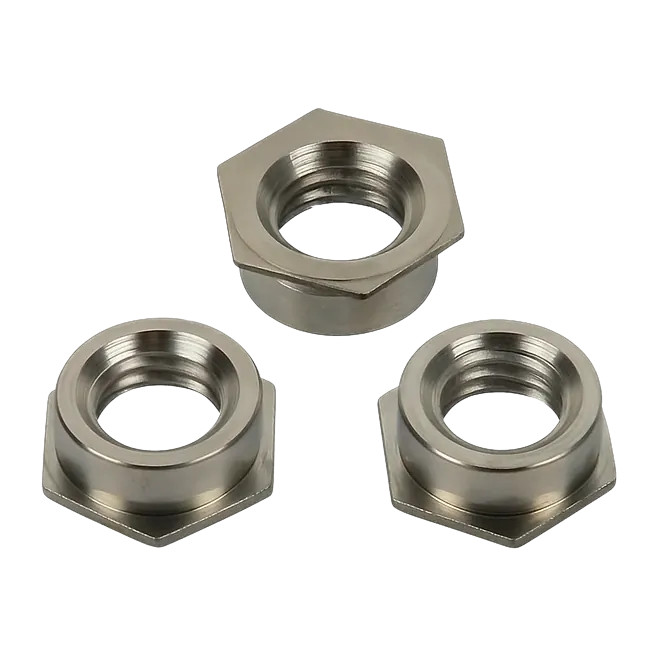

Гайка запрессовочная плоская в исполнении F. Резьба M2×0,4. Хвостовик 2.
Гайка запрессовочная плоская в исполнении F. Резьба M2×0,4. Хвостовик 2. Из размерной таблицы: рекоменд. толщина листа — от 2,32; отв. в листе — 4,37.
Позиция семейства «Гайка запрессовочная плоская F» — раздел «Запрессовочный крепёж», подраздел «Гайки запрессовочные». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Отверстие сверлится строго по таблице позиции — обычно с допуском +0,08 мм. Больше — крепёж провернётся под затяжкой, меньше — лист выгнет и вокруг отверстия пойдёт бугор. Второй параметр из таблицы, который чаще всего игнорируют, — минимальное расстояние до края: поставите ближе, и лист треснет от кромки.
| Код хвостовика | 2 |
|---|---|
| A (хвостовик) макс. | 2,3 |
| Рекоменд. толщина листа | от 2,32 |
| Отв. в листе +0,08 | 4,37 |
| C макс. | 4,35 |
| H ном. | 4,75 |
| Мин. расст. до края | 6,0 |
Все размеры указаны в миллиметрах. Код хвостовика задаёт вылет A и толщину листа, под которую рассчитана гайка: 1 — лист 1,53–2,3 мм, 2 — от 2,32 мм, 3, 4 и 5 — только у M6. Полный размерный ряд и другие исполнения — на странице «Гайка запрессовочная плоская F».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.
Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Под эту позицию в листе готовят отверстие ⌀ 4,37 мм — диаметр под запрессовку, а не под резьбу: накатка должна выдавить материал листа, поэтому отверстие делают точно по таблице. От оси до края листа оставляют не меньше 6,0 мм — ближе край выдавливает при запрессовке. От остальных позиций ряда эта отличается величинами: Код хвостовика — 2, A (хвостовик) макс. — 2,3, Рекоменд. толщина листа — от 2,32, C макс. — 4,35; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
| Позиция | Код хвостовика | A (хвостовик) макс. | Рекоменд. толщина листа |
|---|---|---|---|
| эта страница | 2 | 2,3 | от 2,32 |
| Гайка запрессовочная плоская F M2×0,4, хвостовик 1 | 1 | 1,53 | 1,53–2,3 |
| Гайка запрессовочная плоская F M3×0,5, хвостовик 1 | 1 | 1,53 | 1,53–2,3 |
Ближайшие позиции ряда — показаны только те величины, которыми они отличаются от этой страницы. Весь ряд — по ссылкам вверху страницы.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Мелкие типоразмеры ставят там, где стенка тонкая, а места под крепёж почти нет: корпуса приборов и датчиков, разъёмы, платы, пластиковая арматура, бытовая и офисная техника. Нагрузка на такой узел обычно небольшая, а главное требование — чтобы резьба в пластике не сорвалась после нескольких сборок-разборок.
Под этот размер отверстие в детали получается небольшим, поэтому важно выдержать соосность при установке: перекос на мелком диаметре сильнее сказывается на держащей способности, чем на крупном.
Следующий типоразмер M2.5 даёт расчётную площадь сечения 3,39 мм² — это в 1,64 раза больше, чем у M2. Если по расчёту M2 впритык, переход на M2.5 обычно дешевле, чем переделка узла под две точки крепления.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Гайка запрессовочная плоская в исполнении F. Резьба M2×0,4. Хвостовик 2. Из размерной таблицы: рекоменд. толщина листа — от 2,32; отв. в листе — 4,37. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Гайка запрессовочная плоская F», раздел «Запрессовочный крепёж», подраздел «Гайки запрессовочные». Исполнение F отличается от соседних по каталогу производителя, типоразмер — резьба M2×0,4. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
