Гайка запрессовочная с плавающим сердечником AS / AC — компенсирует несоосность отверстий до 0,8 мм благодаря подвижному сердечнику, обеспечивая точное и прочное резьбовое соединение без деформации деталей. Устанавливается методом запрессовки и подходит для серийного производства. AS / AC из оцинкованной или нержавеющей стали применяются в машиностроении, электронике, телеком-оборудовании и корпусных конструкциях.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Гайка запрессовочная с плавающим сердечником AS / AC — компенсирует несоосность отверстий до 0,8 мм благодаря подвижному сердечнику, обеспечивая точное и прочное резьбовое соединение без деформации деталей. Устанавливается методом запрессовки и подходит для серийного производства. AS / AC из оцинкованной или нержавеющей стали применяются в машиностроении, электронике, телеком-оборудовании и корпусных конструкциях.
Позиция раздела «Запрессовочный крепёж», подраздел «Гайки запрессовочные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.

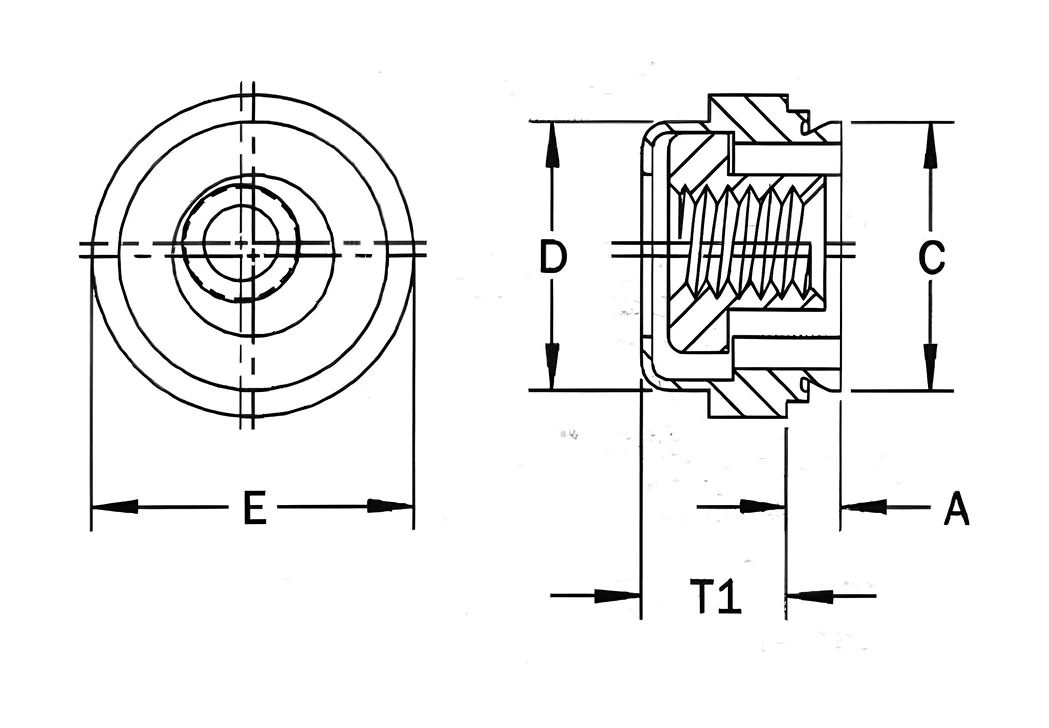

Подбор — по резьбе (M3–M6) и толщине листа: код хвостовика 1 — лист от 1,0 мм, 2 — от 1,4 мм; у M6 только хвостовик 2. Отверстие в листе — с допуском +0,08 мм (7,37 мм у M3 … 13,08 мм у M6), от оси до края — не меньше значения из таблицы. Над листом остаётся корпус с сердечником — высоты T1 и T2 из таблицы закладывают в конструкцию. При сборке сначала наживляют все винты, потом затягивают — от центра к краям. Подробно — в статье «Гайки с плавающим сердечником AS и AC».
| Резьба × шаг | Сталь | Нерж. сталь | Код резьбы | Код хвостовика | A (хвостовик) макс. | Рекоменд. толщина листа | Отв. в листе +0,08 | C макс. | D макс. | E ±0,4 | T1 макс. | Мин. расст. до края |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3×0,5 | AS | AC | M3 | 1 | 0,97 | 1,0 | 7,37 | 7,35 | 7,37 | 9,14 | 3,31 | 7,62 |
| M3×0,5 | AS | AC | M3 | 2 | 1,38 | 1,4 | 7,37 | 7,35 | 7,37 | 9,14 | 3,31 | 7,62 |
| M4×0,7 | AS | AC | M4 | 1 | 0,97 | 1,0 | 9,35 | 9,33 | 9,28 | 11,18 | 3,31 | 8,64 |
| M4×0,7 | AS | AC | M4 | 2 | 1,38 | 1,4 | 9,35 | 9,33 | 9,28 | 11,18 | 3,31 | 8,64 |
| M5×0,8 | AS | AC | M5 | 1 | 0,97 | 1,0 | 10,31 | 10,29 | 10,29 | 11,94 | 4,32 | 9,14 |
| M5×0,8 | AS | AC | M5 | 2 | 1,38 | 1,4 | 10,31 | 10,29 | 10,29 | 11,94 | 4,32 | 9,14 |
| M6×1,0 | AS | AC | M6 | 2 | 1,38 | 1,4 | 13,08 | 13,06 | 12,96 | 15,24 | 5,34 | 10,67 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Исполнения: AS — оцинкованная сталь, AC — нержавеющая сталь AISI 300; ставятся в металл твёрдостью до HRB 70. Код хвостовика 1 — под лист от 1,0 мм, 2 — от 1,4 мм. У M6 предусмотрен только хвостовик 2. Самоконтрящееся исполнение LAS / LAC (верх обоймы обжат в эллипс) выше над листом: T2 макс. 4,83 / 5,34 / 6,86 / 7,88 мм у M3 / M4 / M5 / M6 — LAS / LAC / LA4.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
