Шпилька резьбовая приварная омеднённая CD предназначена для установки методом конденсаторной сварки без следов на обратной стороне. Идеальна для тонколистового металла и обеспечивает равномерное распределение нагрузки по всей поверхности крепления.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Шпилька резьбовая приварная омеднённая CD предназначена для установки методом конденсаторной сварки без следов на обратной стороне. Идеальна для тонколистового металла и обеспечивает равномерное распределение нагрузки по всей поверхности крепления.
Позиция раздела «Приварной крепёж», подраздел «Приварной крепёж для конденсаторной сварки CD». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Омеднение — не защита от коррозии, а условие повторяемости шва: медь даёт стабильный электрический контакт, и разряд идёт одинаково от детали к детали. Основание должно быть зачищено в точке сварки: по краске и толстому слою окалины конденсаторная приварка не работает.
| Резьба d1 | d3 ±0,2 | d4 ±0,08 | l3 ±0,05 | h | n макс. | α ±1° |
|---|---|---|---|---|---|---|
| M3 | 4,50 | 0,60 | 0,55 | 0,70–1,40 | 0,60 | 3° |
| M4 | 5,50 | 0,65 | 0,55 | 0,70–1,40 | 0,60 | 3° |
| M5 | 6,50 | 0,75 | 0,80 | 0,70–1,40 | 1,00 | 3° |
| M6 | 7,50 | 0,75 | 0,80 | 0,70–1,40 | 1,00 | 3° |
| M8 | 9,00 | 0,75 | 0,85 | 0,80–1,40 | 1,50 | 3° |
| M10 | 10,50 | 0,80 | 0,90 | 0,80–1,40 | 3,00 | 3° |
Скачать таблицу размеров (PDF)

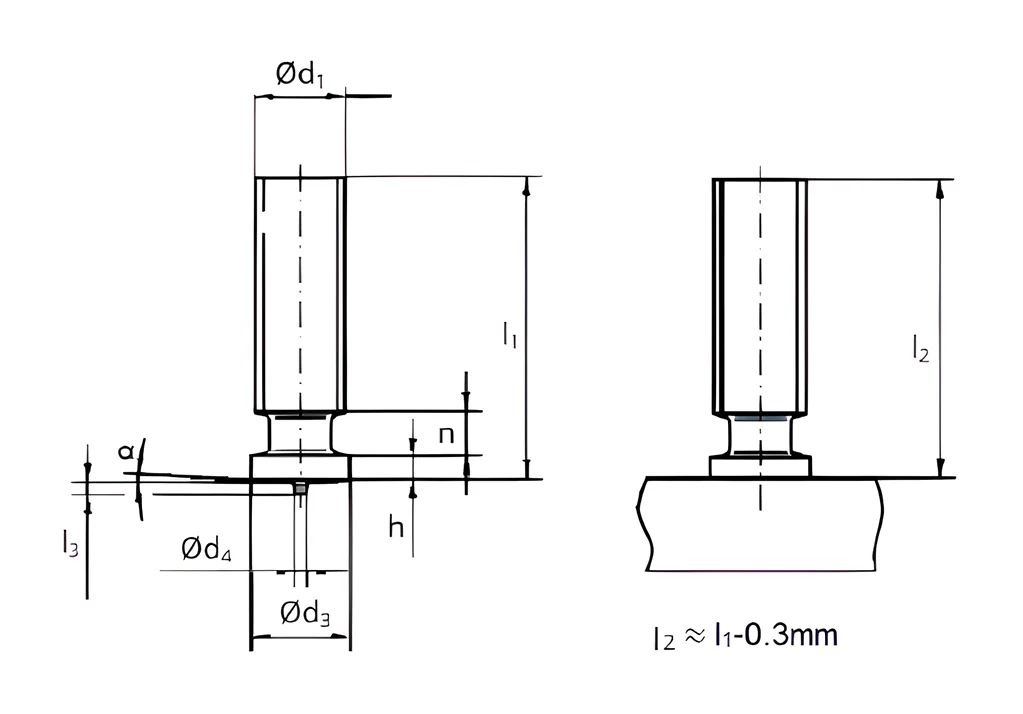

Все размеры указаны в миллиметрах. Шпилька для конденсаторной сварки (CD), омеднённая. Доступные длины l1: 6, 8, 10, 12, 15, 16, 20, 25, 30, 35, 40, 45 мм — одинаковы для всех диаметров. По чертежу: d3 — диаметр фланца, d4 и l3 — диаметр и длина поджигающего выступа на торце фланца, h — высота фланца, n макс. — участок без резьбы у фланца, α — угол нижней поверхности фланца. После приварки l2 ≈ l1 − 0,3 мм. M10 в ISO 13918 не входит — размеры строки M10 даны по данным изготовителя.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
