Шпилька запрессовочная для глухих отверстий с утопленной головкой CHC/CHA — обеспечивает прочное заподлицо соединение в тонком металле при запрессовке, оставаясь устойчивой к вырыванию и вибрациям. CHC/CHA — выполняются из нержавеющей стали или алюминия и применяются в электронике, машиностроении и корпусных конструкциях.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Шпилька запрессовочная для глухих отверстий с утопленной головкой CHC/CHA — обеспечивает прочное заподлицо соединение в тонком металле при запрессовке, оставаясь устойчивой к вырыванию и вибрациям. CHC/CHA — выполняются из нержавеющей стали или алюминия и применяются в электронике, машиностроении и корпусных конструкциях.
Позиция раздела «Запрессовочный крепёж», подраздел «Шпильки запрессовочные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Шпильку подбирают по резьбе, длине выступающей части и толщине листа. Для глухих отверстий берут исполнения с утопленной головкой — они не выступают с обратной стороны вообще.

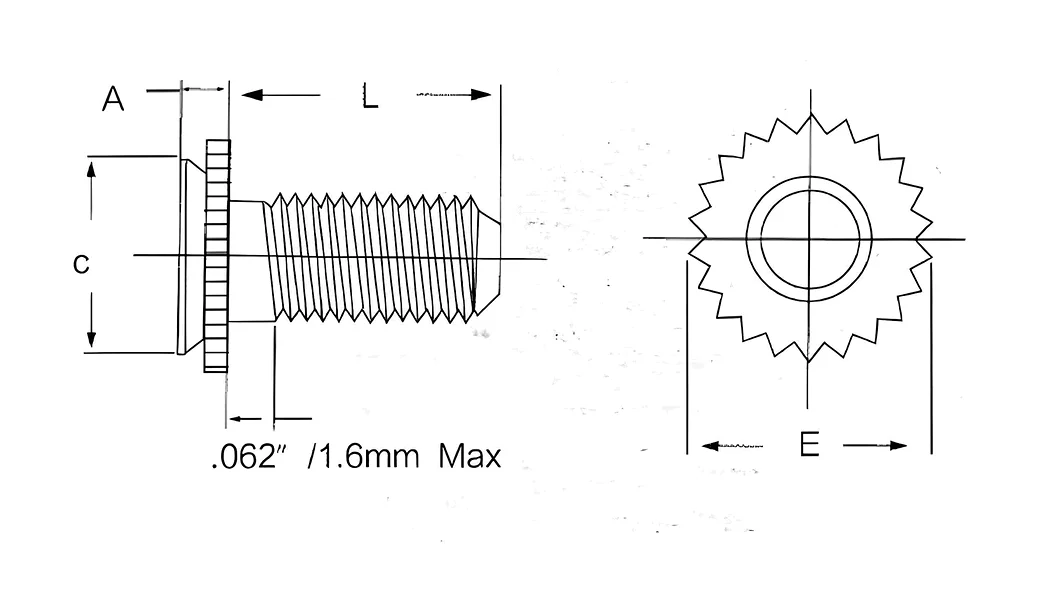

| Резьба × шаг | Исполнение | Код резьбы | Доступные длины L, мм | Мин. толщина листа | Диаметр глухого отв. +0,08 | Мин. глубина глухого отв. | A макс. | E ±0,25 | C макс. | Мин. расст. до края | Макс. отв. в детали |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M3×0,5 | CHA / CHC | M3 | 4, 6, 8, 10, 12, 16 | 1,6 | 4,37 | 1,1 | 1,04 | 5,21 | 4,35 | 4,0 | 3,6 |
| M3×0,5 | CFHA / CFHC | M3 | 4, 6, 8, 10, 12, 16 | 2,4 | 4,37 | 1,91 | 1,8 | 5,21 | 4,35 | 4,0 | 3,6 |
| M4×0,7 | CHA / CHC | M4 | 4, 6, 8, 10, 12, 16 | 1,6 | 7,37 | 1,1 | 1,04 | 8,33 | 7,35 | 5,6 | 4,6 |
| M4×0,7 | CFHA / CFHC | M4 | 4, 6, 8, 10, 12, 16 | 2,4 | 7,37 | 1,91 | 1,8 | 8,33 | 7,35 | 5,6 | 4,6 |
| M5×0,8 | CHA / CHC | M5 | 6, 8, 10, 12, 16 | 1,6 | 7,93 | 1,1 | 1,04 | 8,89 | 7,9 | 6,4 | 5,6 |
| M5×0,8 | CFHA / CFHC | M5 | 6, 8, 10, 12, 16 | 2,4 | 7,93 | 1,91 | 1,8 | 8,89 | 7,9 | 6,4 | 5,6 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Исполнения: CHA / CFHA — алюминий (в металл твёрдостью до HRB 50), CHC / CFHC — нержавеющая сталь AISI 300 (до HRB 70). После установки обратная сторона листа остаётся неповреждённой, ровной и гладкой. Варианты CHA/CHC и CFHA/CFHC отличаются минимальной толщиной листа и требуемой глубиной глухого отверстия.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
