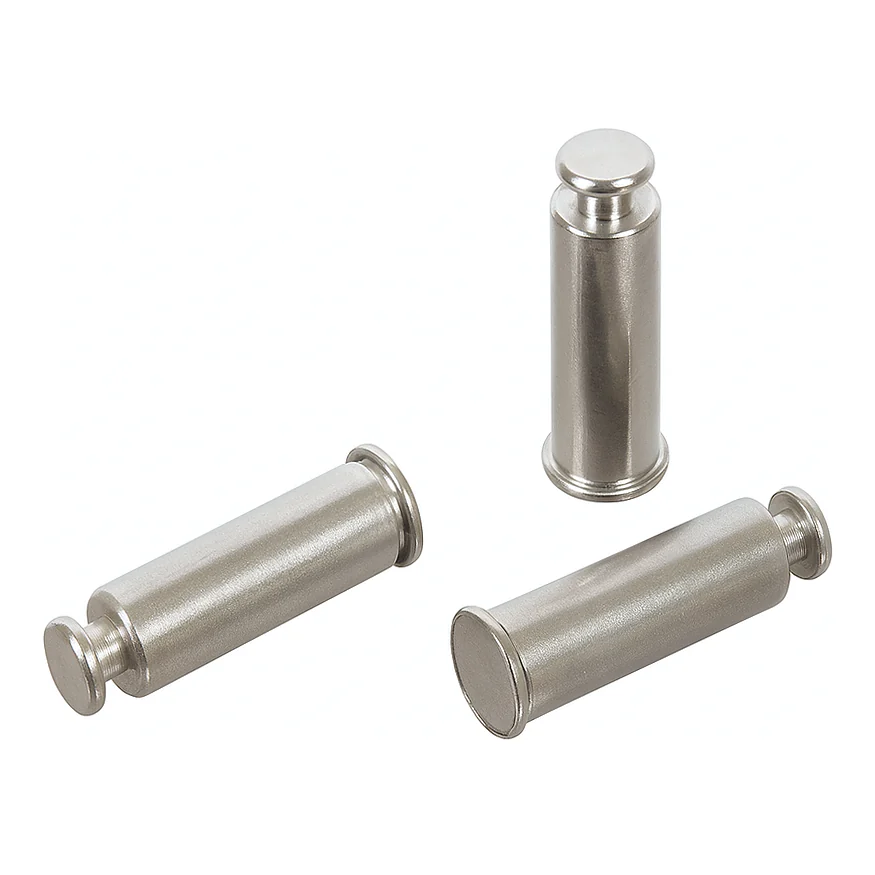

Стойка фиксирующая с замочным отверстием SKC — обеспечивает быстрое позиционирование и надёжную фиксацию панелей в тонком металле при запрессовке, устойчива к вибрациям и нагрузкам. SKC — изготовлена из нержавеющей стали и применяется в корпусных, промышленных и строительных конструкциях.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Стойка фиксирующая с замочным отверстием SKC — обеспечивает быстрое позиционирование и надёжную фиксацию панелей в тонком металле при запрессовке, устойчива к вибрациям и нагрузкам. SKC — изготовлена из нержавеющей стали и применяется в корпусных, промышленных и строительных конструкциях.
Позиция раздела «Запрессовочный крепёж», подраздел «Запрессовочный крепёж для печатных плат». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Ключевой размер — диаметр отверстия в плате и её толщина: посадка рассчитана под конкретное сочетание, и запас «на всякий случай» здесь вредит. Второй параметр — высота стойки, она задаёт зазор под компоненты с обратной стороны платы.
| Параметр | Значение |
|---|---|
| Типоразмер (метрический) | SKC-61.5 |
| Ø головки B (d₁) ±0,08 | 4,5 мм — проходит в широкую часть замочного отверстия (Ø 5,0) |
| Ø шейки A (d₅) ±0,08 | 2,51 мм — входит в узкую часть (паз 3,0) |
| Длина шейки S (a) ±0,08 | 1,73 мм — под панель 1,45–1,62 мм |
| Шестигранник H, ном. | 6,35 мм |
| Ø корпуса C (d₄), макс. | 5,39 мм |
| Доступные длины L (высота стойки) | 2, 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 мм |
| Ø монтажного отв. в панели | 5,41 мм (+0,08) |
| Мин. толщина листа | 1,0 мм |
| Материал | нержавеющая сталь (300 / 400 серии) |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Фиксирующая стойка SKC (тип PEM KEYHOLE®), нержавеющая сталь AISI 300, установка в металл твёрдостью до HRB 70, плата толщиной 1,45–1,62 мм — запрессовывается в лист заподлицо; плата надевается и снимается сдвигом вбок без крепежа. Один метрический типоразмер корпуса (61.5), высота стойки задаётся длиной L. Материал — нержавеющая сталь. Размеры — по стандартному ряду PEM (Bulletin SK). Длина L кодируется в мм.
