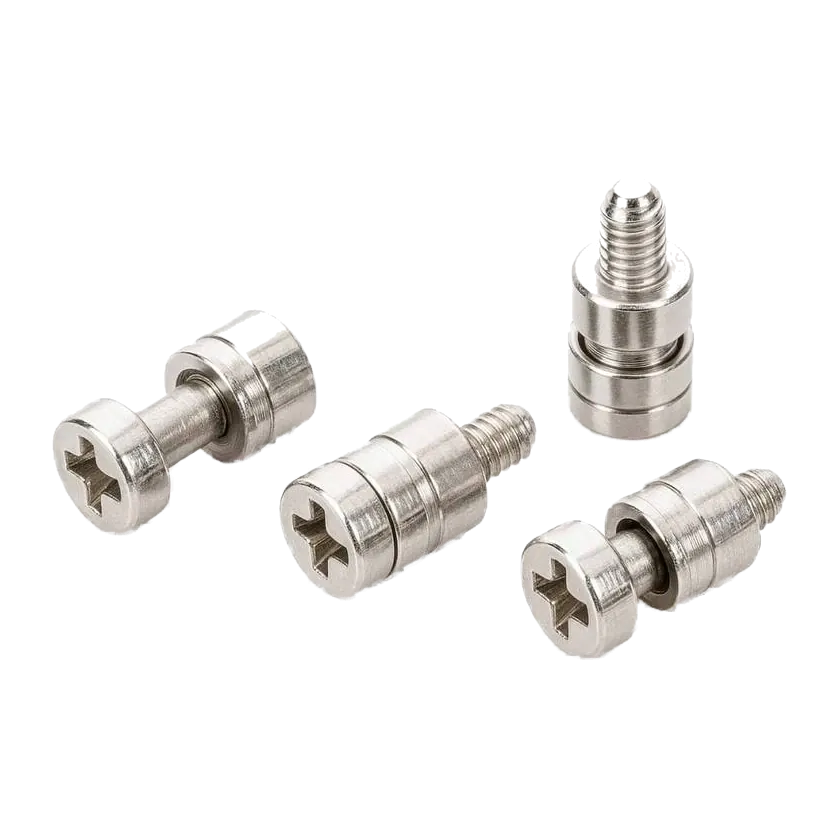

Винт запрессовочный невыпадающий панельный в исполнении PFHV. Резьба M3×0,5. Хвостовик 0.
Винт запрессовочный невыпадающий панельный в исполнении PFHV. Резьба M3×0,5. Хвостовик 0. Из размерной таблицы: мин. толщина листа — 0,92; отв. в листе — 5,5.
Позиция семейства «Винт запрессовочный невыпадающий панельный PFHV» — раздел «Запрессовочный крепёж», подраздел «Винты запрессовочные». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Невыпадающие винты берут туда, где панель снимают регулярно: обычный винт в таком узле рано или поздно теряется, а его отсутствие замечают уже по разболтанной панели. Подбирается по толщине панели и требуемому ходу.
| Код хвостовика | 0 |
|---|---|
| A (хвостовик) макс. | 0,92 |
| Мин. толщина листа | 0,92 |
| Отв. в листе +0,08 | 5,5 |
| C макс. | 5,49 |
| E ±0,25 | 6,95 |
| H ±0,13 | 2,03 |
| G ±0,64 | 5,55 |
| P ±0,64 | 0 |
| T1 ном. | 6,69 |
| T2 ном. | 11,25 |
| Размер биты | #1 |
| Мин. расст. до края | 5,8 |
Все размеры указаны в миллиметрах. Исполнение PFHV. Код хвостовика 0 или 1 задаёт длину выступающей части: у кода 0 винт не выступает за плоскость (P = 0), у кода 1 — выступает на указанную величину P. Полный размерный ряд и другие исполнения — на странице «Винт запрессовочный невыпадающий панельный PFHV».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.

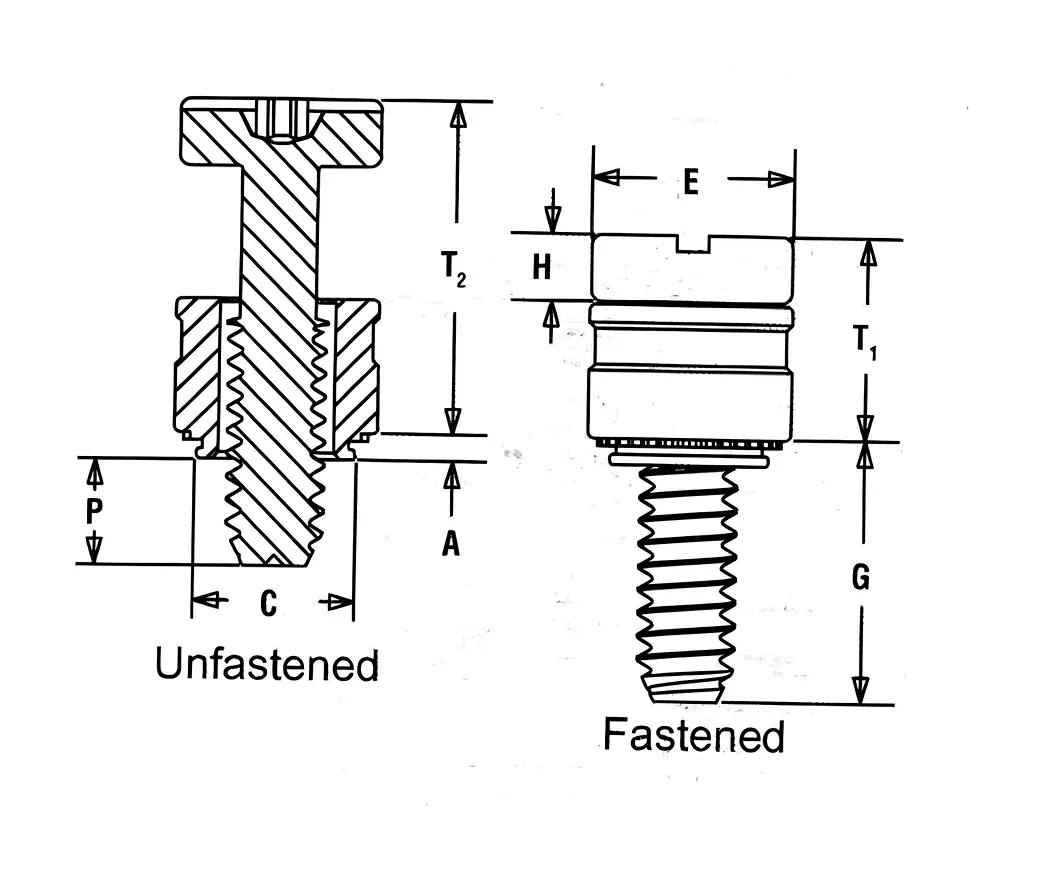

Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Под эту позицию в листе готовят отверстие ⌀ 5,5 мм — диаметр под запрессовку, а не под резьбу: накатка должна выдавить материал листа, поэтому отверстие делают точно по таблице. Минимальная толщина металла — 0,92 мм: в более тонком листе запрессовка не держит, материала не хватает заполнить накатку. От оси до края листа оставляют не меньше 5,8 мм — ближе край выдавливает при запрессовке. От остальных позиций ряда эта отличается величинами: C макс. — 5,49, E ±0,25 — 6,95, H ±0,13 — 2,03, G ±0,64 — 5,55; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
| Позиция | Код хвостовика | G ±0,64 | P ±0,64 |
|---|---|---|---|
| эта страница | 0 | 5,55 | 0 |
| Винт запрессовочный невыпадающий панельный PFHV M3×0,5, хвостовик 1 | 1 | 7,56 | 1,9 |
Ближайшие позиции ряда — показаны только те величины, которыми они отличаются от этой страницы. Весь ряд — по ссылкам вверху страницы.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Мелкие типоразмеры ставят там, где стенка тонкая, а места под крепёж почти нет: корпуса приборов и датчиков, разъёмы, платы, пластиковая арматура, бытовая и офисная техника. Нагрузка на такой узел обычно небольшая, а главное требование — чтобы резьба в пластике не сорвалась после нескольких сборок-разборок.
Под этот размер отверстие в детали получается небольшим, поэтому важно выдержать соосность при установке: перекос на мелком диаметре сильнее сказывается на держащей способности, чем на крупном.
Следующий типоразмер M3.5 даёт расчётную площадь сечения 6,78 мм² — это в 1,35 раза больше, чем у M3. Если по расчёту M3 впритык, переход на M3.5 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M2.5 — 3,39 мм², то есть M3 несёт в 1,48 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Винт запрессовочный невыпадающий панельный в исполнении PFHV. Резьба M3×0,5. Хвостовик 0. Из размерной таблицы: мин. толщина листа — 0,92; отв. в листе — 5,5. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Винт запрессовочный невыпадающий панельный PFHV», раздел «Запрессовочный крепёж», подраздел «Винты запрессовочные». Исполнение PFHV отличается от соседних по каталогу производителя, типоразмер — резьба M3×0,5. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
