Винт запрессовочный панельный PF11 / PF12 — обеспечивает невыпадающее соединение в тонколистовом металле, оставаясь закреплённым в панели и устойчивым к вибрациям после установки. PF11 / PF12 — выполняются из никелированной или нержавеющей стали и применяются в электронике, приборостроении и телеком-оборудовании.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Винт запрессовочный панельный PF11 / PF12 — обеспечивает невыпадающее соединение в тонколистовом металле, оставаясь закреплённым в панели и устойчивым к вибрациям после установки. PF11 / PF12 — выполняются из никелированной или нержавеющей стали и применяются в электронике, приборостроении и телеком-оборудовании.
Позиция раздела «Запрессовочный крепёж», подраздел «Винты запрессовочные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Невыпадающие винты берут туда, где панель снимают регулярно: обычный винт в таком узле рано или поздно теряется, а его отсутствие замечают уже по разболтанной панели. Подбирается по толщине панели и требуемому ходу.

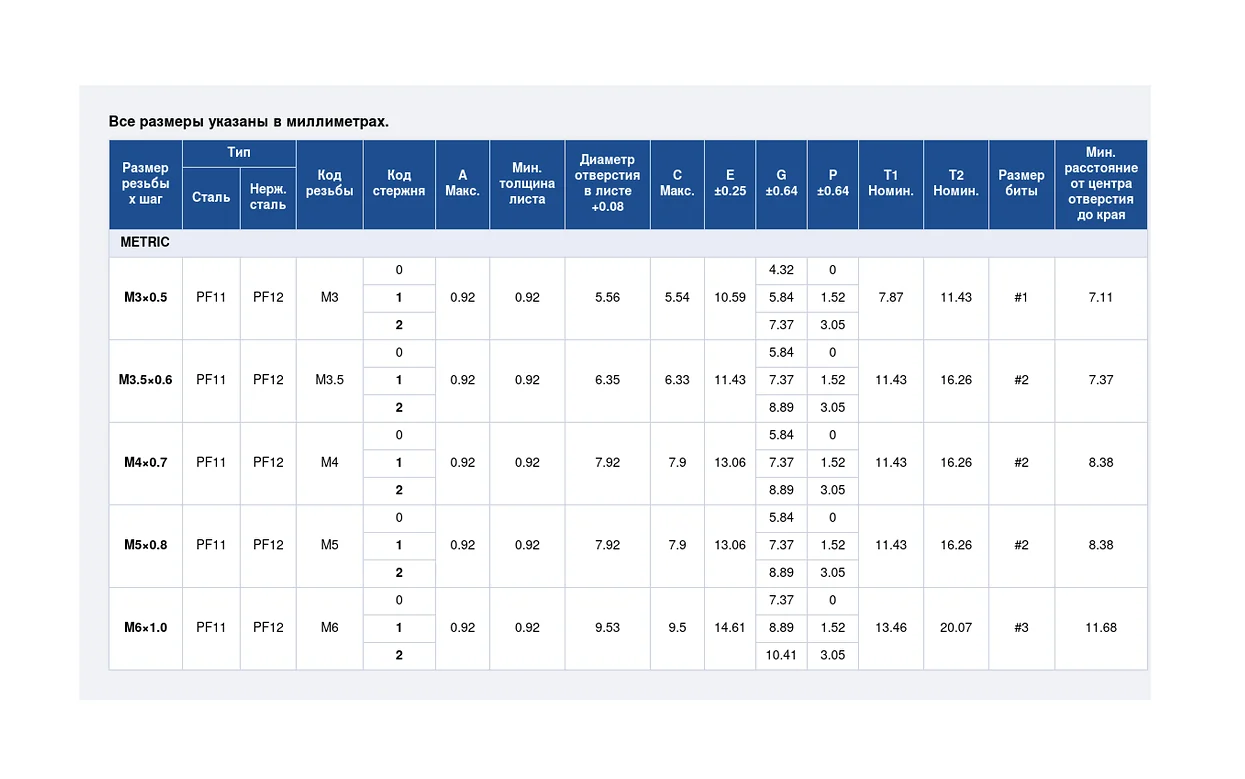

| Резьба × шаг | Сталь | Нерж. сталь | Код резьбы | Код стержня | A макс. | Мин. толщина листа | Отв. в листе +0,08 | C макс. | E ±0,25 | G ±0,64 | P ±0,64 | T1 ном. | T2 ном. | Размер биты | Мин. расст. до края |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3×0,5 | PF11 | PF12 | M3 | 0 | 0,92 | 0,92 | 5,56 | 5,54 | 10,59 | 4,32 | 0 | 7,87 | 11,43 | #1 | 7,11 |
| M3×0,5 | PF11 | PF12 | M3 | 1 | 0,92 | 0,92 | 5,56 | 5,54 | 10,59 | 5,84 | 1,52 | 7,87 | 11,43 | #1 | 7,11 |
| M3×0,5 | PF11 | PF12 | M3 | 2 | 0,92 | 0,92 | 5,56 | 5,54 | 10,59 | 7,37 | 3,05 | 7,87 | 11,43 | #1 | 7,11 |
| M3,5×0,6 | PF11 | PF12 | M3.5 | 0 | 0,92 | 0,92 | 6,35 | 6,33 | 11,43 | 5,84 | 0 | 11,43 | 16,26 | #2 | 7,37 |
| M3,5×0,6 | PF11 | PF12 | M3.5 | 1 | 0,92 | 0,92 | 6,35 | 6,33 | 11,43 | 7,37 | 1,52 | 11,43 | 16,26 | #2 | 7,37 |
| M3,5×0,6 | PF11 | PF12 | M3.5 | 2 | 0,92 | 0,92 | 6,35 | 6,33 | 11,43 | 8,89 | 3,05 | 11,43 | 16,26 | #2 | 7,37 |
| M4×0,7 | PF11 | PF12 | M4 | 0 | 0,92 | 0,92 | 7,92 | 7,9 | 13,06 | 5,84 | 0 | 11,43 | 16,26 | #2 | 8,38 |
| M4×0,7 | PF11 | PF12 | M4 | 1 | 0,92 | 0,92 | 7,92 | 7,9 | 13,06 | 7,37 | 1,52 | 11,43 | 16,26 | #2 | 8,38 |
| M4×0,7 | PF11 | PF12 | M4 | 2 | 0,92 | 0,92 | 7,92 | 7,9 | 13,06 | 8,89 | 3,05 | 11,43 | 16,26 | #2 | 8,38 |
| M5×0,8 | PF11 | PF12 | M5 | 0 | 0,92 | 0,92 | 7,92 | 7,9 | 13,06 | 5,84 | 0 | 11,43 | 16,26 | #2 | 8,38 |
| M5×0,8 | PF11 | PF12 | M5 | 1 | 0,92 | 0,92 | 7,92 | 7,9 | 13,06 | 7,37 | 1,52 | 11,43 | 16,26 | #2 | 8,38 |
| M5×0,8 | PF11 | PF12 | M5 | 2 | 0,92 | 0,92 | 7,92 | 7,9 | 13,06 | 8,89 | 3,05 | 11,43 | 16,26 | #2 | 8,38 |
| M6×1,0 | PF11 | PF12 | M6 | 0 | 0,92 | 0,92 | 9,53 | 9,5 | 14,61 | 7,37 | 0 | 13,46 | 20,07 | #3 | 11,68 |
| M6×1,0 | PF11 | PF12 | M6 | 1 | 0,92 | 0,92 | 9,53 | 9,5 | 14,61 | 8,89 | 1,52 | 13,46 | 20,07 | #3 | 11,68 |
| M6×1,0 | PF11 | PF12 | M6 | 2 | 0,92 | 0,92 | 9,53 | 9,5 | 14,61 | 10,41 | 3,05 | 13,46 | 20,07 | #3 | 11,68 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Исполнения: PF11 — сборный: кнопка алюминиевая, втулка из никелированной стали, винт и пружина из нержавеющей стали; установка в металл твёрдостью до HRB 80. PF12 — нержавеющая сталь. Код стержня 0, 1 или 2 задаёт вылет P: 0 — винт не выступает за плоскость, 1 — на 1,52 мм, 2 — на 3,05 мм.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
сталь
нержавеющая сталь
