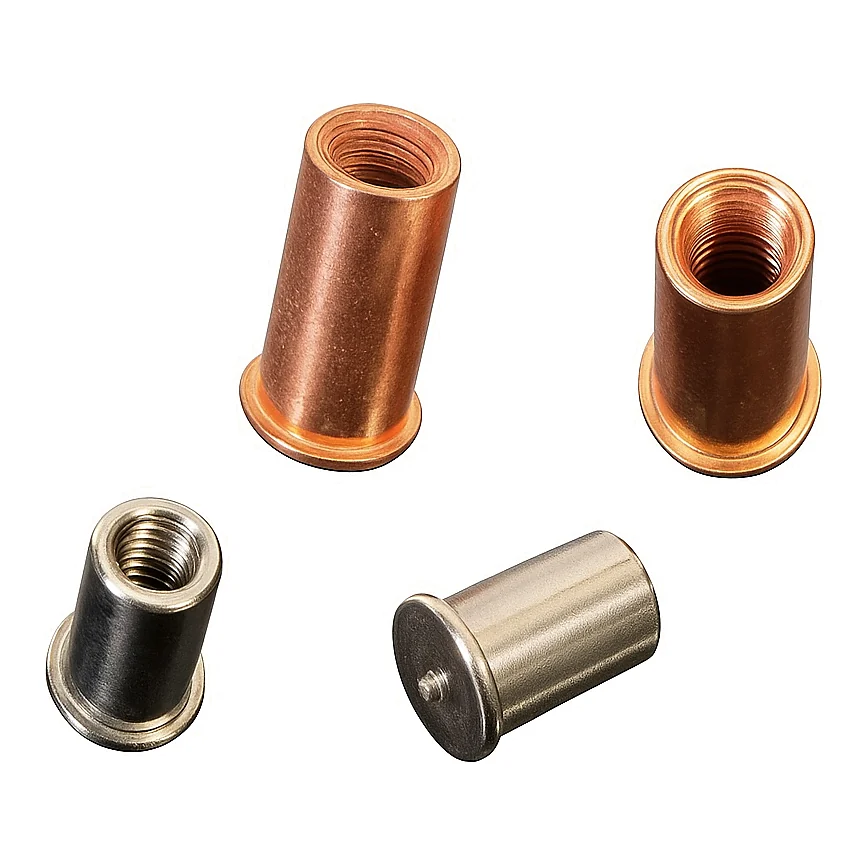

Втулка приварная DIN 32501 / ISO 13918 тип IT предназначена для формирования прочного резьбового соединения в металлических конструкциях приваркой конденсаторным разрядом (CD) с поджигом острием, медное покрытие обеспечивает стабильный сварочный процесс.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Втулка приварная DIN 32501 / ISO 13918 тип IT предназначена для формирования прочного резьбового соединения в металлических конструкциях приваркой конденсаторным разрядом (CD) с поджигом острием, медное покрытие обеспечивает стабильный сварочный процесс.
Позиция раздела «Приварной крепёж», подраздел «DIN 32501 \ ISO13918 Шпильки и Втулки приварные резьбовые». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Если в проекте прописан DIN 32501 или ISO 13918, брать нужно именно стандартные позиции: у нестандартных аналогов отличаются размеры сварочного наконечника, и результат приварки не воспроизводится.
| Резьба (на чертеже d2) | Наруж. Ø корпуса d1, мм | Глубина резьбы b, мм | Ø фланца d3, мм | Ø поджигающего выступа d4, мм | Длина выступа l3, мм | Высота фланца h, мм |
|---|---|---|---|---|---|---|
| M3 | 5,0 | 5,0 | 6,5 | 0,75 | 0,80 | 0,7–1,4 |
| M4 | 6,0 | 6,0 | 7,5 | 0,75 | 0,80 | 0,7–1,4 |
| M5 | 7,1 | 7,5 | 9,0 | 0,75 | 0,85 | 0,8–1,4 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Приварная втулка (бонка) с внутренней резьбой, тип IT по ISO 13918 / DIN 32501 — приварка конденсаторным разрядом (CD) с поджигом острием. Медное покрытие обеспечивает стабильный сварочный процесс. Тип IT стандартизован только для размеров M3–M5. Стандартный ряд длин l1: 10, 12, 16, 20, 25 мм — конкретная длина, материал и покрытие подбираются под задачу. Размеры по ISO 13918:2008 (табл. 16); буквы — как на чертеже (в стандарте резьба обозначена D6, фланец — d2, высота фланца — h1).
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
Настоящие отзывы с Яндекс Карт — читать все и оставить свой.
Командор Крепёж — лучшие. Спокойно договорились о сроках с менеджером, подписали нужные документы. Товар приехал вовремя. Действиетльно советую 🤝🏼
все быстро и качественно! можете смело обращаться
Доставка пришла точно в оговоренные сроки, товар без дефектов. Было приятно сотрудничать, получили в моем лице постоянного покупателя.
Приобретали вставки резьбовые в Командор-Крепеж — качество приятно порадовало. Металл прочный, геометрия точная. Заказ привезли в короткие сроки , что очень порадовало. Рекомендую к покупке!
Хороший выбор крепежа и адекватные цены. Заказ обработали быстро, товар пришёл без задержек и полностью соответствует заявленным характеристикам. Надёжный поставщик, рекомендую.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Втулка приварная DIN 32501 / ISO 13918 тип IT предназначена для формирования прочного резьбового соединения в металлических конструкциях приваркой конденсаторным разрядом (CD) с поджигом острием, медное покрытие обеспечивает стабильный сварочный процесс. Поставка оптом из Санкт-Петербурга, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
«Втулка приварная DIN 32501 \ ISO13918 для конденсаторной сварки (CD) IT» относится к разделу «Приварной крепёж», подраздел «DIN 32501 \ ISO13918 Шпильки и Втулки приварные резьбовые». Подберём типоразмер, материал и покрытие под материал основания, толщину и нагрузку, рассчитаем стоимость партии и подготовим отгрузку.
