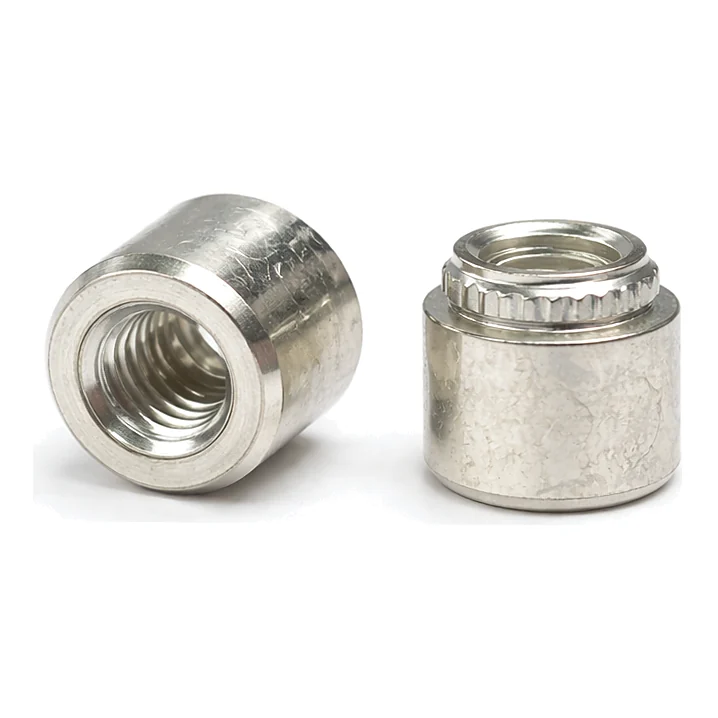

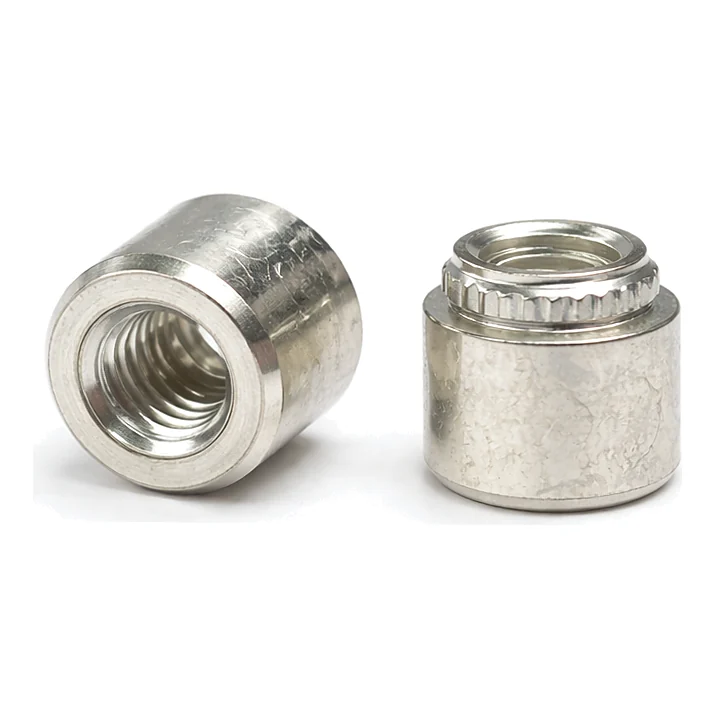

Втулка запрессовочная для печатных плат KFE предназначена для формирования прочного и износостойкого монтажного отверстия в печатных платах и тонколистовых материалах.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Втулка запрессовочная для печатных плат KFE предназначена для формирования прочного и износостойкого монтажного отверстия в печатных платах и тонколистовых материалах.
Позиция раздела «Запрессовочный крепёж», подраздел «Запрессовочный крепёж для печатных плат». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Ключевой размер — диаметр отверстия в плате и её толщина: посадка рассчитана под конкретное сочетание, и запас «на всякий случай» здесь вредит. Второй параметр — высота стойки, она задаёт зазор под компоненты с обратной стороны платы.
| Резьба M или отверстие | D диаметр основания | d диаметр установочной части | t длина установочной части | Мин. толщина платы | Отв. в плате +0,08 | Доступные длины L, мм |
|---|---|---|---|---|---|---|
| M3 | 5,56 | 4,68 | 1,53 | 1,53 | 4,22 | 3, 4, 6, 8, 10, 12, 14, 16 |
| Ø4,2 без резьбы | 8,74 | 6,81 | 1,53 | 1,53 | 6,40 | 6, 8, 10, 12, 14, 16 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Тип KFE — сталь, лужёная оловом, KFSE — нержавеющая сталь AISI 300. Ставится в печатные платы, стеклотекстолит, фенолоальдегидный полимер, нейлон, органическое стекло, а также в заготовки из алюминия и магния твёрдостью до HRB 60. Втулка запрессовывается в плату и формирует прочное монтажное отверстие. Длина L задаётся кодом в миллиметрах (03–16), допуск ±0,4 мм: например, KFE M3×6 — резьба M3, длина 6 мм. Исполнение «Ø4,2 без резьбы» — втулка с гладким проходным отверстием Ø4,2 мм.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
