Втулка запрессовочная резьбовая SMTSO — формирует прочное внутреннее резьбовое соединение в тонком металле, фиксируясь рифлёной зоной без сварки и пайки. Исключает проворачивание и вырыв, обеспечивая аккуратный внешний вид и долговечность крепления. SMTSO из углеродистой стали (с цинковым/никелевым покрытием) применяется в машиностроении, электронике, приборостроении и корпусных конструкциях.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Втулка запрессовочная резьбовая SMTSO — формирует прочное внутреннее резьбовое соединение в тонком металле, фиксируясь рифлёной зоной без сварки и пайки. Исключает проворачивание и вырыв, обеспечивая аккуратный внешний вид и долговечность крепления. SMTSO из углеродистой стали (с цинковым/никелевым покрытием) применяется в машиностроении, электронике, приборостроении и корпусных конструкциях.
Позиция раздела «Запрессовочный крепёж», подраздел «Втулки запрессовочные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Втулку выбирают по трём числам: резьба, высота стойки и толщина листа основания. Глухое исполнение берут, когда с обратной стороны не должно быть сквозного отверстия — из соображений герметичности или внешнего вида.

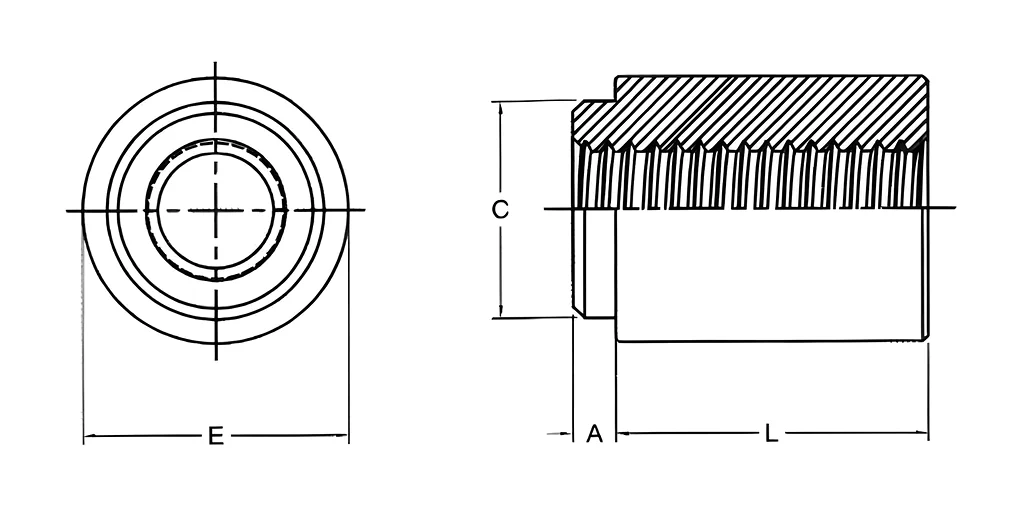

| Резьба | Тип | Проходное отв. +0,10 / −0,08 | Код резьбы или отверстия | Мин. толщина листа | A макс. | C макс. | E ±0,13 | H — отв. в листе +0,08 | D — мин. площадка пайки |
|---|---|---|---|---|---|---|---|---|---|
| M2×0,4 | SMTSO | — | M2 | 1,53 | 1,53 | 3,6 | 5,56 | 3,73 | 6,2 |
| M2,5×0,45 | SMTSO | — | M2.5 | 1,53 | 1,53 | 4,09 | 5,56 | 4,22 | 6,2 |
| M3×0,5 | SMTSO | — | M3 | 1,53 | 1,53 | 4,09 | 5,56 | 4,22 | 6,2 |
| M3,5×0,6 | SMTSO | — | M3.5 | 1,53 | 1,53 | 5,28 | 7,14 | 5,41 | 7,77 |
| M4×0,7 | SMTSO | — | M4 | 1,53 | 1,53 | 6,22 | 8,74 | 6,35 | 9,37 |
| — | SMTSO | 3,6 | 3.6 | 1,53 | 1,53 | 5,28 | 7,14 | 5,41 | 7,77 |
| — | SMTSO | 4,2 | 4.2 | 1,53 | 1,53 | 6,22 | 8,74 | 6,35 | 9,37 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Исполнение SMTSO — втулка под пайку на печатную плату. Доступные длины L: 2, 3, 4, 6, 8, 10 мм (допуск ±0,13). Последние две строки — исполнения с гладким проходным отверстием вместо резьбы.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
монтаж пайкой на печатную плату
