Исполнения глухой запрессовочной втулки с шестигранной головкой. Размеры у них общие: тот же шестигранник, корпус, отверстие в листе и ряд длин. Различается материал, а от него — в какой лист втулку можно запрессовать и где она будет работать. Выберите исполнение — на его странице таблица, чертёж и карточка каждого размера.
BSOоцинкованная стальлист: сталь и алюминий до HRB 80резьба M2,5–M6Основной выбор для стального и алюминиевого листа.Размеры и таблица →
BSOSнержавеющая сталь AISI 300лист: лист до HRB 70резьба M2,5–M6Когда нужна стойкость к коррозии: влажная среда, пищевое и медицинское оборудование.Размеры и таблица →
BSOAалюминийлист: мягкий лист до HRB 50резьба M2,5–M6Для мягкого алюминиевого листа и там, где важна малая масса.Размеры и таблица →
BSO4закалённая нержавеющая сталь AISI 400лист: нержавеющий лист до HRB 88резьба M3–M5Для нержавеющего листа: BSO и BSOS в него не запрессовать.Размеры и таблица →| Исполнение | Материал | В какой лист | Резьба | Толщина листа |
|---|---|---|---|---|
| BSO | оцинкованная сталь | сталь и алюминий до HRB 80 | M2,5, M3, M3,5, M4, M5, M6 | от 1,02 мм |
| BSOS | нержавеющая сталь AISI 300 | лист до HRB 70 | M2,5, M3, M3,5, M4, M5, M6 | от 1,02 мм |
| BSOA | алюминий | мягкий лист до HRB 50 | M2,5, M3, M3,5, M4, M5, M6 | от 1,02 мм |
| BSO4 | закалённая нержавеющая сталь AISI 400 | нержавеющий лист до HRB 88 | M3, M3,5, M4, M5 | от 1,02 мм |
Правило запрессовки для всех исполнений: втулка должна быть твёрже листа, отверстие — по таблице (допуск +0,08 мм). Резьба глухая: отверстия насквозь нет, винт не выходит с обратной стороны.
Смотрите также: таблица аналогов PEM — типы BSO, BSOS и BSOA совпадают с обозначениями PEM; 3D-модели всех размеров для просмотра на сайте.

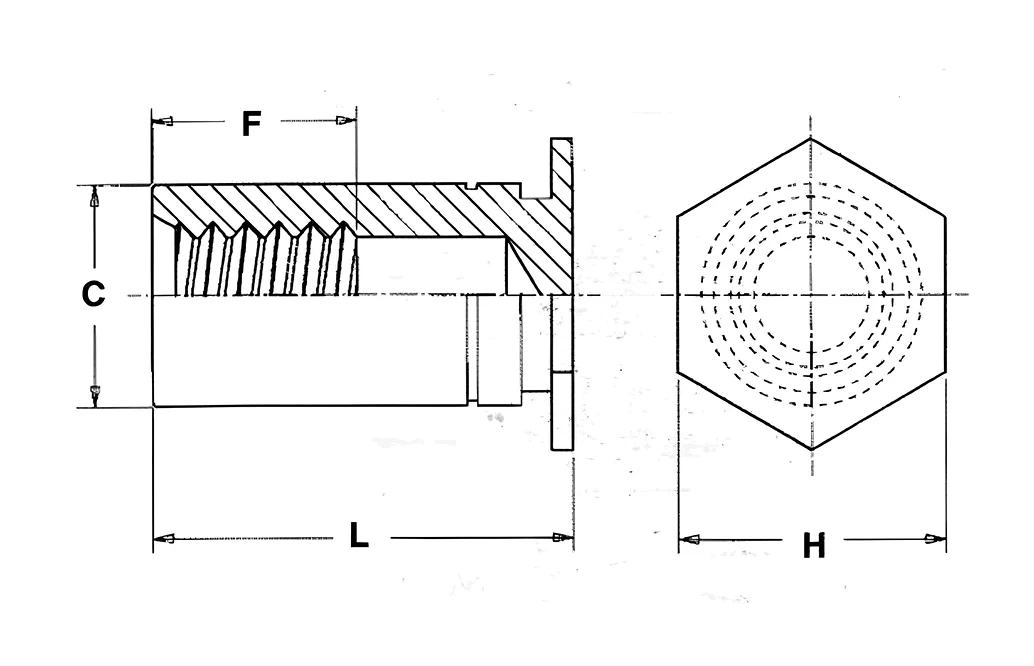

Глухие запрессовочные втулки (стойки) с шестигранной головкой: BSO — оцинкованная сталь, BSOS — нержавеющая сталь, BSOA — алюминий. Резьба M2,5–M6, длина 6–25 мм.
