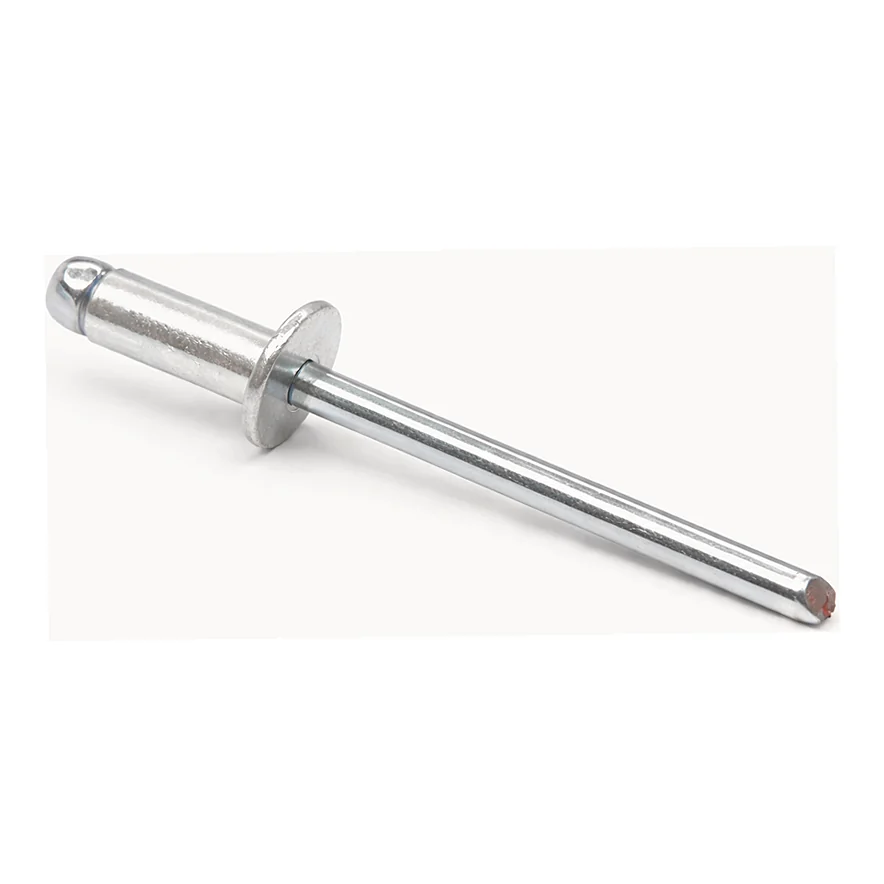

Заклёпка вытяжная со стандартным бортиком DIN 7337 предназначена для прочного неразъёмного соединения листовых материалов, исполнение нержавеющая сталь AISI 304 (A2) обеспечивает высокую коррозионную стойкость.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Заклёпка вытяжная со стандартным бортиком DIN 7337 предназначена для прочного неразъёмного соединения листовых материалов, исполнение нержавеющая сталь AISI 304 (A2) обеспечивает высокую коррозионную стойкость.
Позиция раздела «Заклёпки», подраздел «Заклёпки вытяжные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Длина подбирается по суммарной толщине пакета: слишком короткая не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара и соединение разрушится быстрее самого металла.
Размеры по нашему каталогу — в таблице «Размерный ряд» ниже на этой странице.
Материал: нержавеющая сталь, полировка.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 3,0 | +0,08 / −0,15 | 1,3 | 5,4–6,3 | 2,10 | 3,1–3,2 | 1800 | 2200 |
| 3,2 | +0,08 / −0,15 | 1,3 | 5,8–6,7 | 2,10 | 3,3–3,4 | 1900 | 2500 |
| 4,0 | +0,08 / −0,15 | 1,7 | 6,9–8,4 | 2,60 | 4,1–4,2 | 2700 | 3500 |
| 4,8 | +0,08 / −0,15 | 2,0 | 8,3–10,1 | 3,10 | 4,9–5,0 | 4000 | 5000 |
| 6,4 | +0,08 / −0,15 | 2,7 | 11,6–13,4 | 4,20 | 6,5–6,6 | 7500 | 9300 |
Скачать таблицу размеров (PDF)
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 3,0 | 6 | 1,5–3,5 |
| 8 | 3,5–5,0 | |
| 10 | 5,0–7,0 | |
| 12 | 7,0–9,0 | |
| 14 | 9,0–11,0 | |
| 16 | 9,0–12,5 | |
| 18 | 12,0–14,5 | |
| 20 | 13,0–16,5 | |
| 3,2 | 6 | 1,0–3,5 |
| 8 | 3,5–5,0 | |
| 10 | 5,0–7,0 | |
| 12 | 7,0–9,0 | |
| 14 | 9,0–11,0 | |
| 16 | 9,0–12,5 | |
| 18 | 12,0–14,5 | |
| 20 | 13,0–16,5 | |
| 25 | 15,0–21,0 | |
| 4,0 | 6 | 1,0–3,0 |
| 8 | 3,0–5,0 | |
| 10 | 4,0–6,5 | |
| 12 | 6,0–8,5 | |
| 14 | 7,0–10,5 | |
| 16 | 8,0–12,5 | |
| 18 | 10,0–14,5 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–26,0 | |
| 35 | 26,0–30,5 | |
| 40 | 30,5–35,0 | |
| 4,8 | 6 | 1,0–2,5 |
| 8 | 2,5–4,0 | |
| 10 | 4,0–6,0 | |
| 12 | 6,0–8,0 | |
| 14 | 8,0–10,0 | |
| 16 | 8,0–12,0 | |
| 18 | 10,0–14,0 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–25,0 | |
| 35 | 25,0–30,0 | |
| 40 | 30,0–35,0 | |
| 45 | 35,0–40,0 | |
| 50 | 40,0–45,0 | |
| 6,4 | 8 | 1,5–3,0 |
| 10 | 2,0–4,0 | |
| 12 | 3,0–6,0 | |
| 14 | 6,0–8,0 | |
| 16 | 6,0–10,0 | |
| 18 | 8,0–12,0 | |
| 20 | 10,0–14,0 | |
| 25 | 14,0–18,0 | |
| 30 | 18,0–23,0 | |
| 35 | 23,0–28,0 | |
| 40 | 28,0–33,0 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
Размерный ряд у A2 (AISI 304) и A4 (AISI 316) общий. Марку подтверждаем при заказе.
