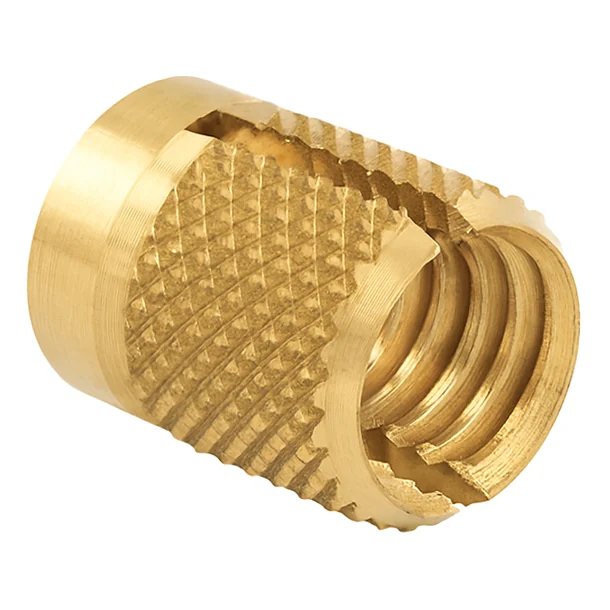

Вставка провернулась или вырвалась: почему это происходит

Проворот и вырыв — два разных отказа с разными причинами. Первый почти всегда про отверстие и установку, второй — про то, что нагрузку приняла не та деталь. Разбираем по шагам.

Сначала определите, что именно случилось

Проворот — вставка крутится в детали вместе с винтом, но остаётся на месте. Нарушено сцепление по боковой поверхности.

Вырыв — вставка выходит из отверстия вдоль оси, часто с куском пластика. Нагрузка превысила то, что материал детали способен удержать.

Срыв резьбы внутри вставки — вставка на месте, но винт не затягивается. Это уже отказ самой вставки, а не соединения, и встречается заметно реже.

Причины проворота

• Отверстие слишком большое. Самая частая причина. Диаметр должен быть меньше наружного размера вставки — она обязана идти с натягом. Величина берётся из таблицы конкретной позиции, а не «на глаз»;
• Недостаточный нагрев при вплавлении. Пластик не потёк и не затёк в рёбра, вставка просто вдавлена. Держит, пока не приложили момент;
• Перегрев. Обратная крайность: материал вокруг деградировал, потерял прочность и превратился в рыхлую зону. Внешне выглядит нормально, держит плохо;
• Перекос при установке. Вставка вошла под углом, натяг остался только с одной стороны;
• Гладкая наружная поверхность вставки. Исполнение выбрано не под тот способ: под момент затяжки нужна шестигранная форма или развитая накатка, а не гладкий цилиндр.

Причины вырыва

• Вставка короче, чем нужно. Держащая способность растёт вместе с длиной свинчивания: короткое исполнение в толстой стенке — это добровольный отказ от запаса;
• Слишком близко к краю детали. Пластик у кромки трескается, и вставка выходит вместе с сегментом стенки. Минимальное расстояние до края указано в таблицах;
• Ползучесть. Термопласт под постоянной нагрузкой медленно течёт: соединение, которое держало при сборке, через месяцы ослабевает само. Особенно заметно на жаре и у ненаполненных материалов;
• Нагрузку приняла деталь, а не соединение. Если узел вибрирует или работает на отрыв, считать надо не вставку, а стенку вокруг неё.

Отдельно: перетяжка винта

Классический сценарий — «затянули как следует». Прочность соединения со вставкой ограничивает не винт и обычно даже не вставка, а пластик вокруг неё. Момент, безопасный для стального винта M6, легко разрушает посадку в тонкой стенке из ненаполненного полипропилена.

Почему универсальной таблицы моментов затяжки для вставок в пластике не существует — разобрано в отдельной статье. Короткий вывод: момент подбирают под конкретный узел, а на сборке ограничивают динамометрическим инструментом.

Что делать с испорченной деталью

Порядок действий зависит от того, насколько разрушено гнездо.

• Гнездо почти целое. Поставить вставку следующего типоразмера или того же размера, но с большим наружным диаметром — если стенка позволяет;
• Гнездо разбито. Рассверлить под заведомо больший диаметр и поставить вставку крупнее. Проверьте расстояние до края: после рассверливания оно уменьшилось;
• Стенка треснула. Ремонт вставкой уже не поможет — трещина будет расти. Здесь либо накладка с распределением нагрузки, либо замена детали;
• Отказы повторяются на партии. Проблема не в монтаже, а в конструкции узла или в выборе исполнения. Это стоит пересчитать, а не чинить деталь за деталью.

Как не столкнуться с этим снова

Три вещи закрывают большинство случаев: отверстие строго по таблице конкретной позиции, исполнение под ваш способ установки и материал детали, ограничение момента затяжки на сборке.

Если сомневаетесь в подборе — опишите узел: материал и толщину стенки, размер резьбы, характер нагрузки и способ установки. Подберём исполнение из каталога; для самостоятельного отбора есть подбор по параметрам.
