Втулки резьбовые PRESLOK-A — обеспечивают прочное соединение при холодной запрессовке в готовые пластиковые детали благодаря распорному эффекту и агрессивной накатке. PRESLOK-A — устанавливаются без нагрева и допобработки, применяются в электронике, технике и промышленном оборудовании. Типоразмер M6.
Вставка резьбовая PRESLOK-A сквозная — закладная резьбовая втулка с наружной накаткой. Вставка монтируется холодной запрессовкой в готовую пластиковую деталь — без нагрева, оснастки и дополнительной обработки отверстия.
Накатка на наружной поверхности создаёт сцепление с материалом и препятствует проворачиванию и выталкиванию.
Резьбовые вставки PRESLOK-A сквозная применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.

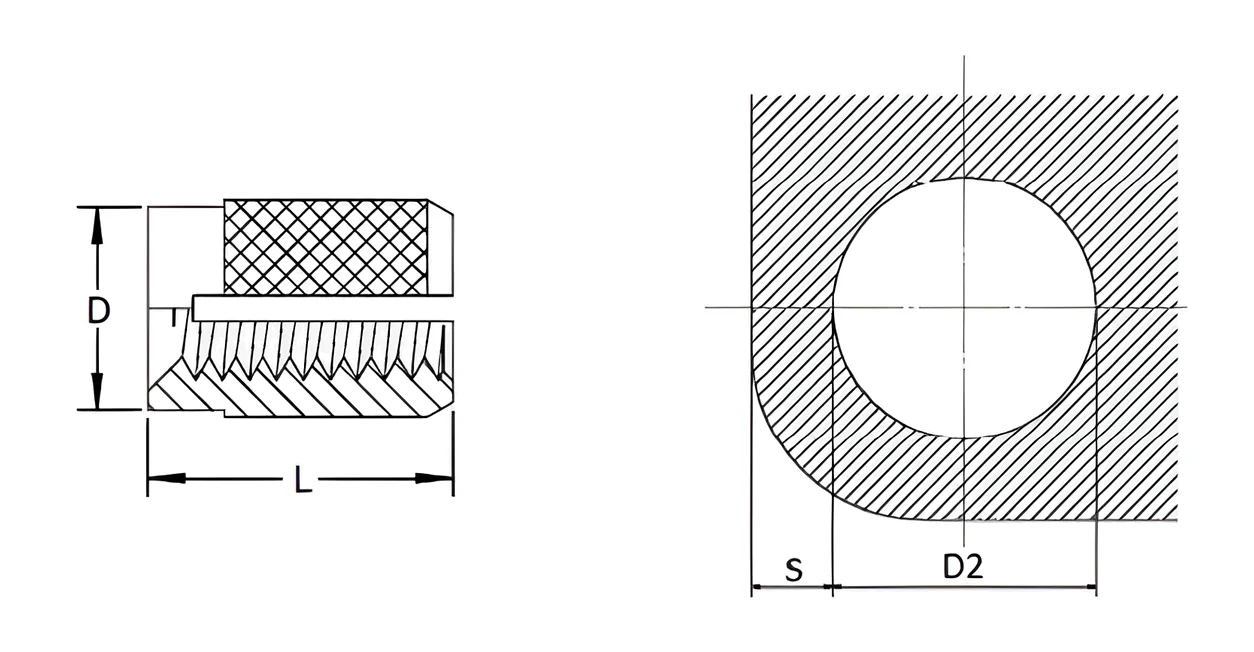

3D-модель по размерам из таблицы. Резьба и накатка показаны условно.
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Диаметр корпуса d₂ — 8,0 мм.
От остальных позиций ряда эта отличается величинами: Резьба (диаметр d1, 6H) — M6, D — 7,9, L — 12,6, S — 6,0; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Точное отверстие под установку зависит от способа монтажа и марки пластика — разбор в статье о стандарте DIN 16903. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4), отверстие под нарезание — диаметр минус шаг.
Шаг, класс точности и обозначение метрической резьбы — в статье →
Настоящие отзывы с Яндекс Карт — читать все и оставить свой.
Командор Крепёж — лучшие. Спокойно договорились о сроках с менеджером, подписали нужные документы. Товар приехал вовремя. Действиетльно советую 🤝🏼
все быстро и качественно! можете смело обращаться
Доставка пришла точно в оговоренные сроки, товар без дефектов. Было приятно сотрудничать, получили в моем лице постоянного покупателя.
Приобретали вставки резьбовые в Командор-Крепеж — качество приятно порадовало. Металл прочный, геометрия точная. Заказ привезли в короткие сроки , что очень порадовало. Рекомендую к покупке!
Хороший выбор крепежа и адекватные цены. Заказ обработали быстро, товар пришёл без задержек и полностью соответствует заявленным характеристикам. Надёжный поставщик, рекомендую.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Винт и шайбы под резьбу M6 — добавьте в ту же заявку, чтобы получить узел целиком.
Вставка резьбовая PRESLOK-A сквозная M6 — закладная резьбовая вставка с наружной накаткой для создания прочной метрической резьбы M6 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом из Санкт-Петербурга, доставка по России и странам СНГ.
Размеры M6 по PRESLOK-A сквозная: D — 7,9 мм, L — 12,6 мм, S — 6,0 мм, D2 — 8,0 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2, M2.5, M3, M4, M5, M8. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
