Гайка запрессовочная стандартная с зубчатой накаткой в исполнении CLS, материал — нержавеющая сталь AISI 302/303, под лист твёрдостью до HRB 70. Резьба M4. Хвостовик 2.
Гайка запрессовочная стандартная с зубчатой накаткой в исполнении CLS, материал — нержавеющая сталь AISI 302/303, под лист твёрдостью до HRB 70. Резьба M4. Хвостовик 2. Из размерной таблицы: ø отв. в металле — 5,40; толщина металла — 1,4.
Позиция семейства «Гайка запрессовочная стандартная с зубчатой накаткой S / CLS / SP» — раздел «Запрессовочный крепёж», подраздел «Гайки запрессовочные». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Отверстие сверлится строго по таблице позиции — обычно с допуском +0,08 мм. Больше — крепёж провернётся под затяжкой, меньше — лист выгнет и вокруг отверстия пойдёт бугор. Второй параметр из таблицы, который чаще всего игнорируют, — минимальное расстояние до края: поставите ближе, и лист треснет от кромки.
| Код хвостовика | 2 |
|---|---|
| Ø отв. в металле +0,08 | 5,40 |
| d₂ макс. | 5,38 |
| d₃ ±0,25 | 7,90 |
| m ±0,25 | 2,00 |
| h макс. | 1,38 |
| Толщина металла, мин. | 1,4 |
| Мин. расст. до края | 6,9 |

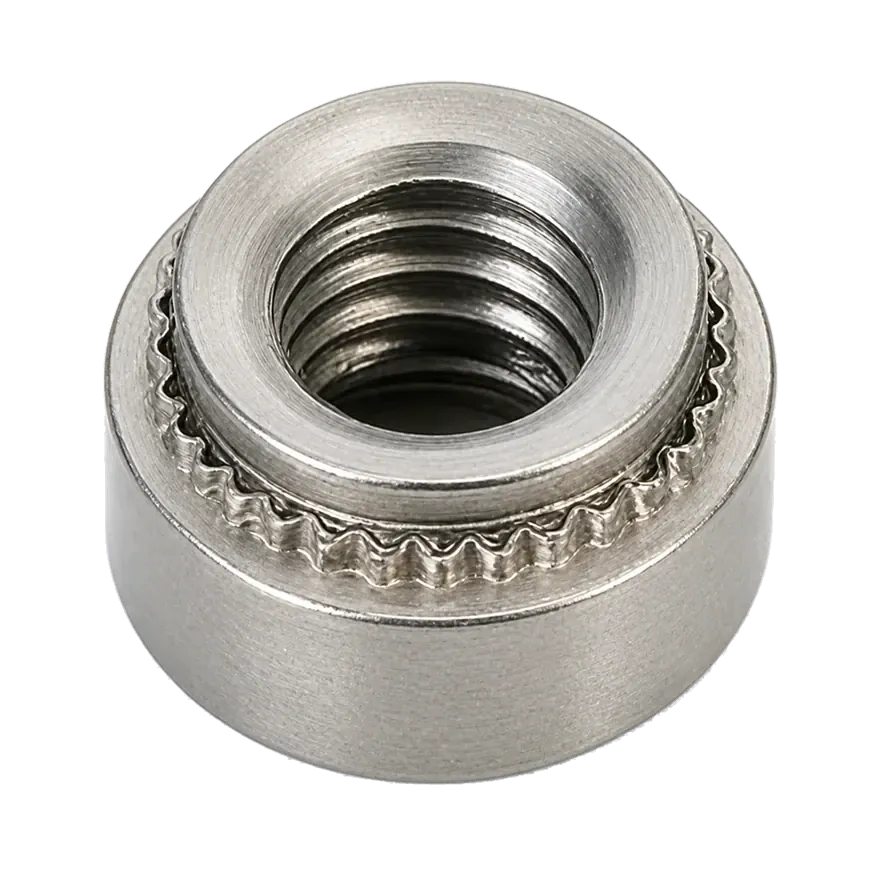

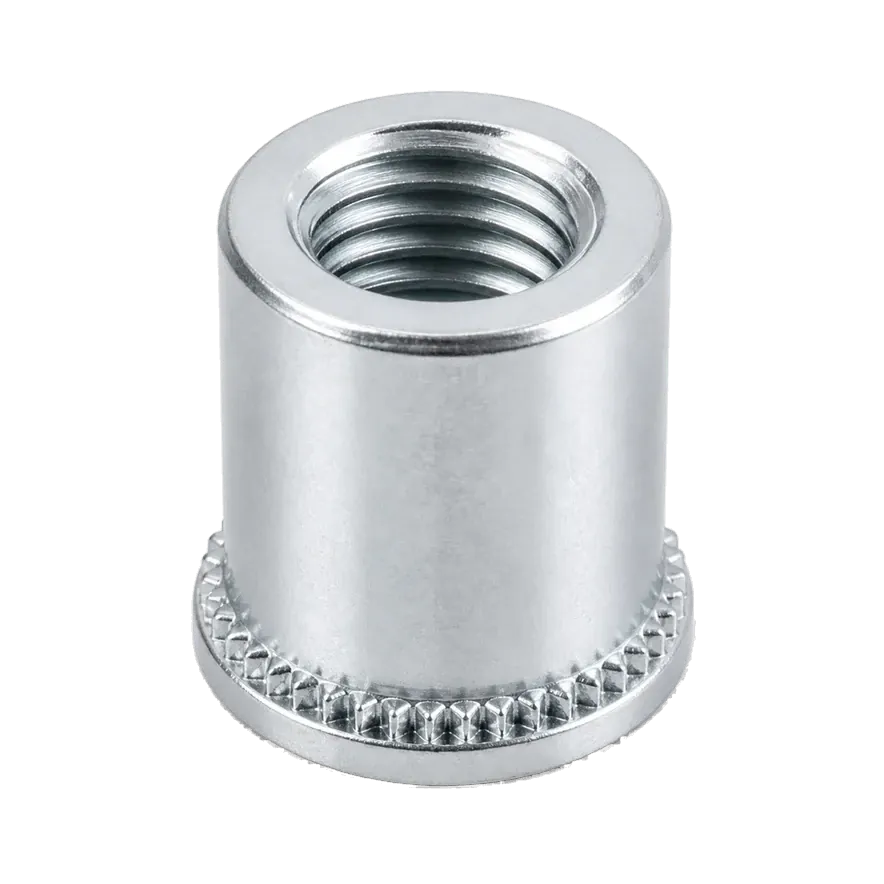

Все размеры указаны в миллиметрах. Исполнения: S, SS (M5) и H (M10) — оцинкованная сталь, ставятся в металл твёрдостью до HRB 80; CLS и CLSS (M5) — нержавеющая сталь AISI 302/303, до HRB 70; SP — закалённая нержавеющая сталь для установки в нержавейку AISI 300 твёрдостью до HRB 88. Код хвостовика 0, 1 или 2 задаёт высоту h и минимальную толщину листа. Полный артикул собирается как «S-M3-1 ZI». Полный размерный ряд и другие исполнения — на странице «Гайка запрессовочная стандартная с зубчатой накаткой S / CLS / SP».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.
Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Все исполнения и весь размерный ряд — на странице семейства «Гайка запрессовочная стандартная с зубчатой накаткой S / CLS / SP».
Под эту позицию в листе готовят отверстие ⌀ 5,40 мм — диаметр под запрессовку, а не под резьбу: накатка должна выдавить материал листа, поэтому отверстие делают точно по таблице. Минимальная толщина металла — 1,4 мм: в более тонком листе запрессовка не держит, материала не хватает заполнить накатку. От оси до края листа оставляют не меньше 6,9 мм — ближе край выдавливает при запрессовке. От остальных позиций ряда эта отличается величинами: Код хвостовика — 2, d₂ макс. — 5,38, d₃ ±0,25 — 7,90, m ±0,25 — 2,00; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
| Позиция | Код хвостовика | Ø отв. в металле +0,08 | d₂ макс. | d₃ ±0,25 |
|---|---|---|---|---|
| эта страница | 2 | 5,40 | 5,38 | 7,90 |
| Гайка запрессовочная стандартная с зубчатой накаткой CLS M4, хвостовик 1 | 1 | 5,40 | 5,38 | 7,90 |
| Гайка запрессовочная стандартная с зубчатой накаткой CLS M6, хвостовик 1 | 1 | 8,75 | 8,72 | 11,05 |
Ближайшие позиции ряда — показаны только те величины, которыми они отличаются от этой страницы. Весь ряд — по ссылкам вверху страницы.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Это самый ходовой диапазон в приборостроении и машиностроении: крышки и панели, кронштейны, электротехнические шкафы, корпуса насосов и редукторов, оснастка. Размер уже держит заметную нагрузку, но ещё не требует специального инструмента для монтажа.
На таких диаметрах обычно и начинается многократная сборка-разборка узла — именно ради неё резьбовую вставку и ставят вместо резьбы прямо в пластике или тонком листе.
Следующий типоразмер M5 даёт расчётную площадь сечения 14,2 мм² — это в 1,62 раза больше, чем у M4. Если по расчёту M4 впритык, переход на M5 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M3.5 — 6,78 мм², то есть M4 несёт в 1,29 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Гайка запрессовочная стандартная с зубчатой накаткой в исполнении CLS, материал — нержавеющая сталь AISI 302/303, под лист твёрдостью до HRB 70. Резьба M4. Хвостовик 2. Из размерной таблицы: ø отв. в металле — 5,40; толщина металла — 1,4. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Гайка запрессовочная стандартная с зубчатой накаткой S / CLS / SP», раздел «Запрессовочный крепёж», подраздел «Гайки запрессовочные». Исполнение CLS отличается от соседних материалом (нержавеющая сталь AISI 302/303), типоразмер — резьба M4. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
