Шпилька приварная резьбовая SCS, материал — сталь или нержавеющая сталь. Резьба M8.
Шпилька приварная резьбовая SCS, материал — сталь или нержавеющая сталь. Резьба M8. Из размерной таблицы: доступные длины L, мм — 12, 16, 20, 25, 30, 40, 50.
Позиция семейства «Шпилька приварная с крупной резьбой SCS» — раздел «Приварной крепёж», подраздел «Приварной крепёж для конденсаторной сварки CD». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Омеднение — не защита от коррозии, а условие повторяемости шва: медь даёт стабильный электрический контакт, и разряд идёт одинаково от детали к детали. Основание должно быть зачищено в точке сварки: по краске и толстому слою окалины конденсаторная приварка не работает.
| Шаг P, мм | 1,25 |
|---|---|
| Доступные длины L, мм | 12, 16, 20, 25, 30, 40, 50 |
Все размеры указаны в миллиметрах. Приварная резьбовая шпилька с крупной резьбой, тип SCS (коротко-цикловая дуговая сварка). Резьба метрическая крупная; L под задачу. Материал — сталь или нержавеющая сталь. Длины по каталогу поставщика (ISO 13918). Полный размерный ряд и другие исполнения — на странице «Шпилька приварная с крупной резьбой SCS».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.

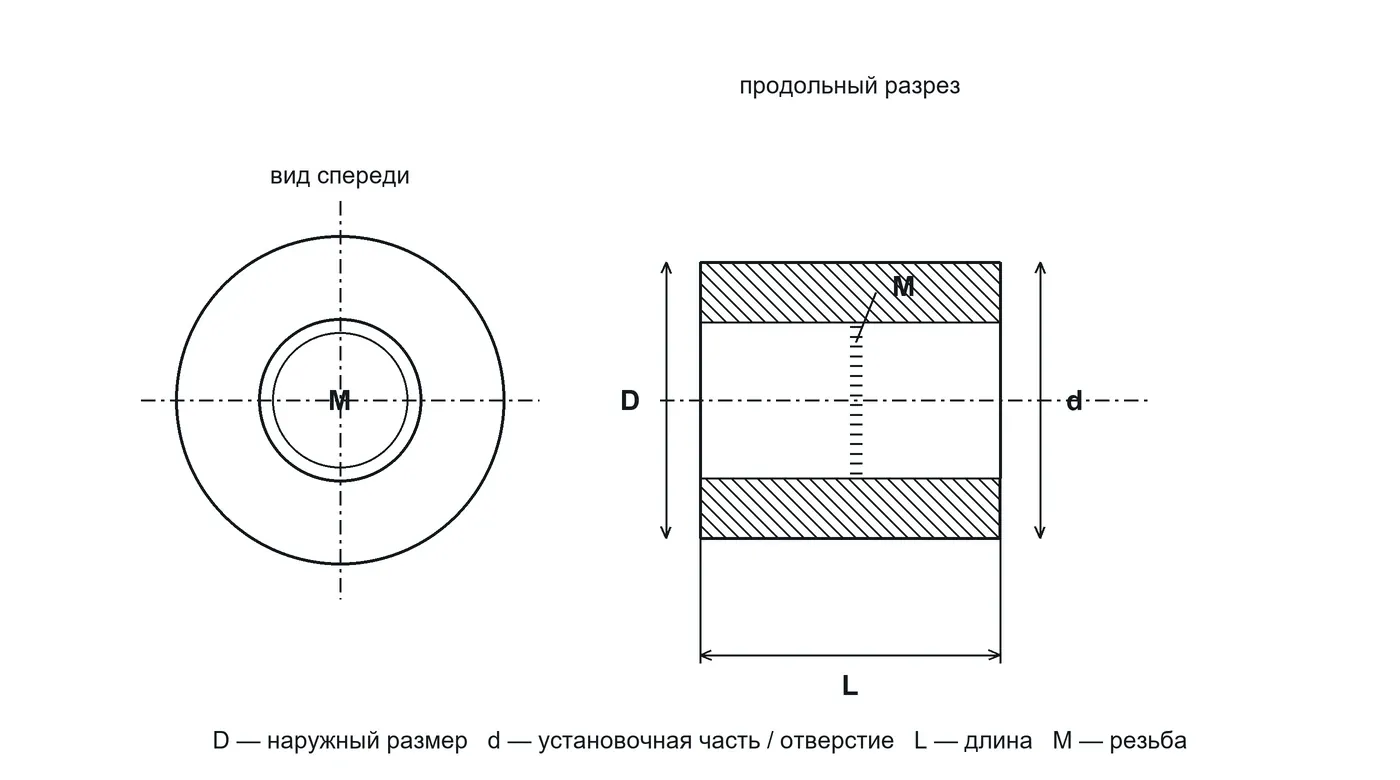

Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Длины этого типоразмера: 12, 16, 20, 25, 30, 40, 50 мм; наличие конкретной уточняйте у менеджера. Всего 7 исполнений по длине — от 12 до 50 мм; между собой они отличаются только ею, резьба и посадочное место одинаковы. От остальных позиций ряда эта отличается величиной: Шаг P, мм — 1,25; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
| Позиция | Шаг P, мм | Доступные длины L, мм |
|---|---|---|
| эта страница | 1,25 | 12, 16, 20, 25, 30, 40, 50 |
| Шпилька приварная резьбовая SCS M6 | 1,0 | 10, 12, 16, 20, 25, 30, 40 |
| Шпилька приварная резьбовая SCS M10 | 1,5 | 16, 20, 25, 30, 40, 50, 60 |
Ближайшие позиции ряда — показаны только те величины, которыми они отличаются от этой страницы. Весь ряд — по ссылкам вверху страницы.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Диапазон силовых соединений: рамы и станины, приводы, транспортная техника, гидравлика и пневматика, тяжёлое оснащение. Здесь узел работает уже на серьёзных нагрузках, и цена ошибки в креплении заметно выше.
На этих размерах критична глубина установки: держащая способность растёт вместе с длиной свинчивания, поэтому короткое исполнение в тонкой стенке не заменяет длинное.
Следующий типоразмер M10 даёт расчётную площадь сечения 58 мм² — это в 1,58 раза больше, чем у M8. Если по расчёту M8 впритык, переход на M10 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M6 — 20,1 мм², то есть M8 несёт в 1,82 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Шпилька приварная резьбовая SCS, материал — сталь или нержавеющая сталь. Резьба M8. Из размерной таблицы: доступные длины L, мм — 12, 16, 20, 25, 30, 40, 50. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Шпилька приварная с крупной резьбой SCS», раздел «Приварной крепёж», подраздел «Приварной крепёж для конденсаторной сварки CD». Исполнение отличается от соседних материалом (сталь или нержавеющая сталь), типоразмер — резьба M8. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
