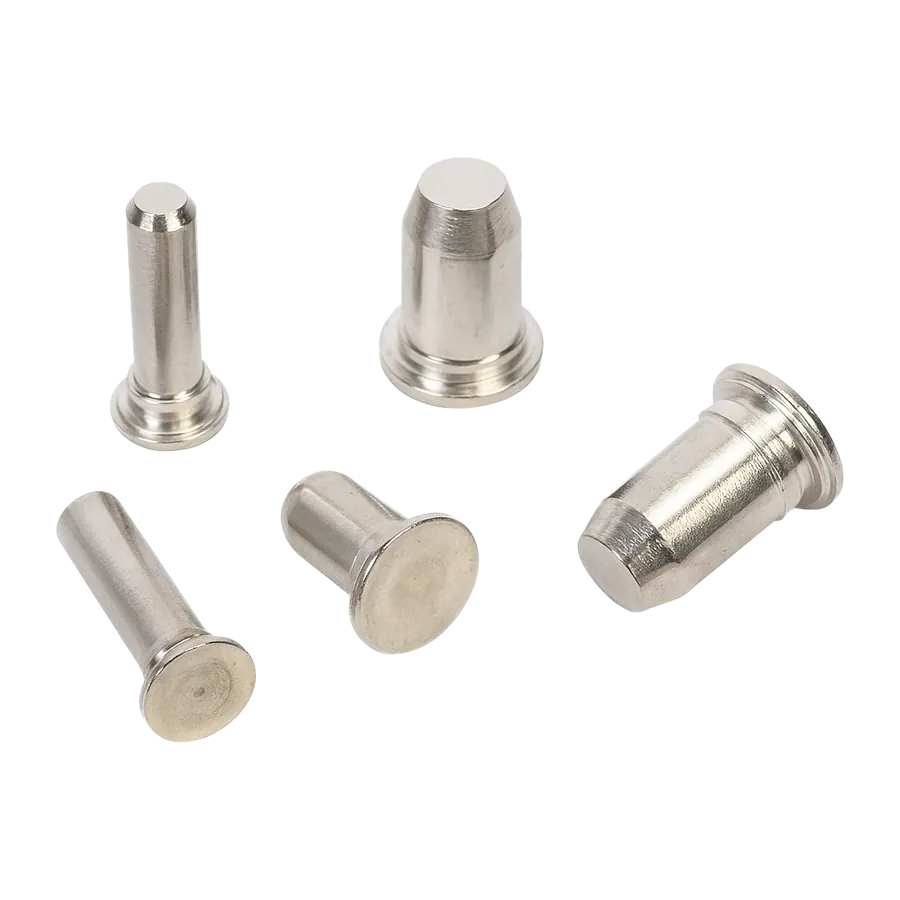

Шпилька запрессовочная безрезьбовая TP, материал — нержавеющая / закалённая сталь. Диаметр штифта 4 мм. Из размерной таблицы: доступные длины L, мм — 8, 10, 12, 16; мин. толщина листа — 1,0; отв. в листе — 4,5.
Позиция семейства «Шпилька запрессовочная безрезьбовая тип TP» — раздел «Запрессовочный крепёж», подраздел «Шпильки запрессовочные». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Шпилька запрессовочная безрезьбовая TP, материал — нержавеющая / закалённая сталь. Диаметр штифта 4 мм.
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.
Диаметр штифта 4 мм, исполнение (нержавеющая / закалённая сталь).
| Доступные длины L, мм | 8, 10, 12, 16 |
|---|---|
| Мин. толщина листа | 1,0 |
| Отв. в листе +0,08 | 4,5 |
| D ±0,15 | 2,82 |
| H ±0,4 | 6,12 |
| Мин. расстояние от центра отв. до края | 7,1 |
Все размеры указаны в миллиметрах. Тип TP — запрессовочный безрезьбовой штифт (гладкая монтажная шпилька). Диаметр штифта P с допуском ±0,05 мм, длина L под задачу. Материал — нержавеющая / закалённая сталь. Размеры сверены по каталогу PEM (тип TP4/TPS). Полная таблица семейства — на странице «Шпилька запрессовочная безрезьбовая тип TP».
Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Шпильку подбирают по резьбе, длине выступающей части и толщине листа. Для глухих отверстий берут исполнения с утопленной головкой — они не выступают с обратной стороны вообще.
Все исполнения и весь размерный ряд — на странице семейства «Шпилька запрессовочная безрезьбовая тип TP».
Цены на сайте не публикуем: стоимость зависит от типоразмера, материала, покрытия и объёма партии. Работаем только оптом, минимальный заказ — 10 000 ₽, отгрузка со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Под эту позицию в листе готовят отверстие ⌀ 4,5 мм — диаметр под запрессовку, а не под резьбу: накатка должна выдавить материал листа, поэтому отверстие делают точно по таблице. Минимальная толщина металла — 1,0 мм: в более тонком листе запрессовка не держит, материала не хватает заполнить накатку. Длины этого типоразмера: 8, 10, 12, 16 мм; наличие конкретной уточняйте у менеджера.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Шпилька запрессовочная безрезьбовая TP, материал — нержавеющая / закалённая сталь. Диаметр штифта 4 мм. Из размерной таблицы: доступные длины L, мм — 8, 10, 12, 16; мин. толщина листа — 1,0; отв. в листе — 4,5. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Шпилька запрессовочная безрезьбовая тип TP», раздел «Запрессовочный крепёж», подраздел «Шпильки запрессовочные». Исполнение отличается от соседних материалом (нержавеющая / закалённая сталь), типоразмер — диаметр штифта 4 мм. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
