Стойка PCHNN — латунный шестигранник с резьбовыми концами (шпильками) с обеих сторон. Вворачивается в резьбовые отверстия шасси и платы или в две соседние стойки. Типоразмер M4.
Стойка для печатных плат PCHNN — установочная шестигранная стойка с резьбовыми концами с обеих сторон. Ставится там, где ответные детали имеют резьбовые отверстия: стойка вворачивается снизу в шасси, сверху принимает гайку или ответное резьбовое отверстие.
Исполнение с двумя концами удобно для наращивания высоты: несколько стоек соединяются через промежуточные PCHSS. Обозначение — серия + резьба + длина: PCHNN2.5-15 — резьба M2.5, длина 15 мм; у резьбы M3 цифра резьбы в артикуле не пишется (PCHNN-15).
Стойки PCHNN применяют в сборке электронной аппаратуры там, где ответные детали имеют резьбовые отверстия: шасси приборов, блоки питания, промышленная автоматика, приборостроение.

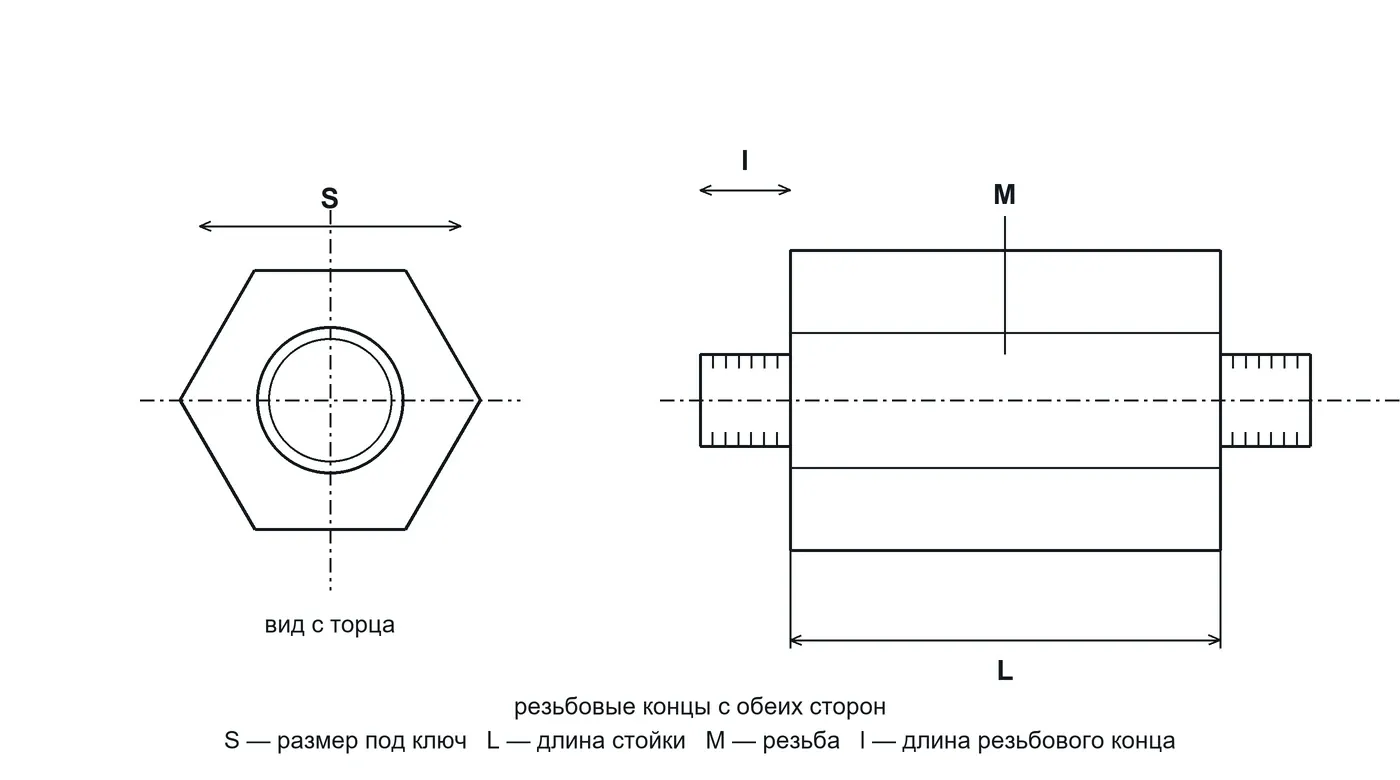

L — длина стойки в миллиметрах, без учёта резьбового конца. Ряд длин типовой (по ГОСТ 20862-81 и каталогам поставщиков) — наличие конкретной длины, длину резьбового конца и покрытие (латунь без покрытия или никелированная) уточняйте у менеджера. Размер под ключ по ГОСТ 20862-81: M2 — 4 мм, M2.5 — 5, M3 — 5,5, M4 — 7, M5 — 8, M6 — 10 мм; часть поставщиков делает и не по ГОСТу (у M2 встречаются SW3 и SW4), поэтому под ключ уточняйте тоже.
| Резьба | Ряд L, мм |
|---|---|
| M2.5 | 4, 5, 6, 7, 9, 10, 11, 12, 15, 18, 20, 25, 30 |
| M3 | 5, 6, 7, 8, 10, 11, 12, 14, 15, 17, 18, 20, 25, 30, 35, 50 |
| M4 | 5, 6, 8, 10, 11, 12, 13, 14, 15, 18, 20, 25, 30, 35, 40 |
| M5 | 10, 12, 15, 18, 20, 25, 30, 35, 40, 45, 50, 55, 60 |
| M6 | 12, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 70, 80 |
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Это самый ходовой диапазон в приборостроении и машиностроении: крышки и панели, кронштейны, электротехнические шкафы, корпуса насосов и редукторов, оснастка. Размер уже держит заметную нагрузку, но ещё не требует специального инструмента для монтажа.
На таких диаметрах обычно и начинается многократная сборка-разборка узла — именно ради неё резьбовую вставку и ставят вместо резьбы прямо в пластике или тонком листе.
Следующий типоразмер M5 даёт расчётную площадь сечения 14,2 мм² — это в 1,62 раза больше, чем у M4. Если по расчёту M4 впритык, переход на M5 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M3.5 — 6,78 мм², то есть M4 несёт в 1,29 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Стойка для печатных плат PCHNN M4 — закладная резьбовая вставка с резьбовыми концами с обеих сторон для создания прочной метрической резьбы M4 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M4 по PCHNN: Ряд L, мм — 5, 6, 8, 10, 11, 12, 13, 14, 15, 18, 20, 25, 30, 35, 40 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2, M2.5, M3, M5, M6. Весь ассортимент — в разделе «Крепёж для печатных плат».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
