Винт подпружиненный запрессовочный панельный в исполнении PFS32, материал — нержавеющая сталь. Резьба M6×1,0.
Винт подпружиненный запрессовочный панельный в исполнении PFS32, материал — нержавеющая сталь. Резьба M6×1,0. Из размерной таблицы: мин. толщина листа — 1,5; отв. в листе — 9,5.
Позиция семейства «Винт подпружиненный запрессовочный панельный PF31/PFS31» — раздел «Запрессовочный крепёж», подраздел «Винты запрессовочные». Отгружаем оптом из Санкт-Петербурга, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Невыпадающие винты берут туда, где панель снимают регулярно: обычный винт в таком узле рано или поздно теряется, а его отсутствие замечают уже по разболтанной панели. Подбирается по толщине панели и требуемому ходу.
| Артикул | PFS32-M6 |
|---|---|
| Код шпильки | 35 |
| A (шпилька) макс. | 1,48 |
| Мин. толщина листа | 1,5 |
| Отв. в листе +0,08 | 9,5 |
| C макс. | 9,48 |
| E ±0,25 | 15,9 |
| G ±0,4 | 8,89 |
| H ±0,13 | 6,12 |
| T1 ном. | 9,78 |
| T2 ном. | 17,15 |
| Мин. расст. до края | 9,65 |
Все размеры указаны в миллиметрах. Исполнения: PF31 / PF32 — никелированная сталь (в металл твёрдостью до HRB 60, лист от 1,0 мм), PFS31 / PFS32 — нержавеющая сталь. Индекс 31 и 32 отличается длиной шпильки A и минимальной толщиной листа; литера A в обозначении — увеличенный диаметр отверстия. Полный размерный ряд и другие исполнения — на странице «Винт подпружиненный запрессовочный панельный PF31/PFS31».
Поставляем под заказ: срок партии согласуем до выставления счёта.
| Резьба × шаг | Сталь | Нерж. сталь | Код резьбы | Код шпильки | A (шпилька) макс. | Мин. толщина листа | Отв. в листе +0,08 | C макс. | E ±0,25 | G ±0,4 | H ±0,13 | T1 ном. | T2 ном. | Мин. расст. до края |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3×0,5 | PF31 | PFS31 | M3 | 30 | 0,97 | 1,0 | 5,5 | 5,4 | 10,2 | 7,62 | 5,13 | 8,26 | 15,11 | 6,6 |

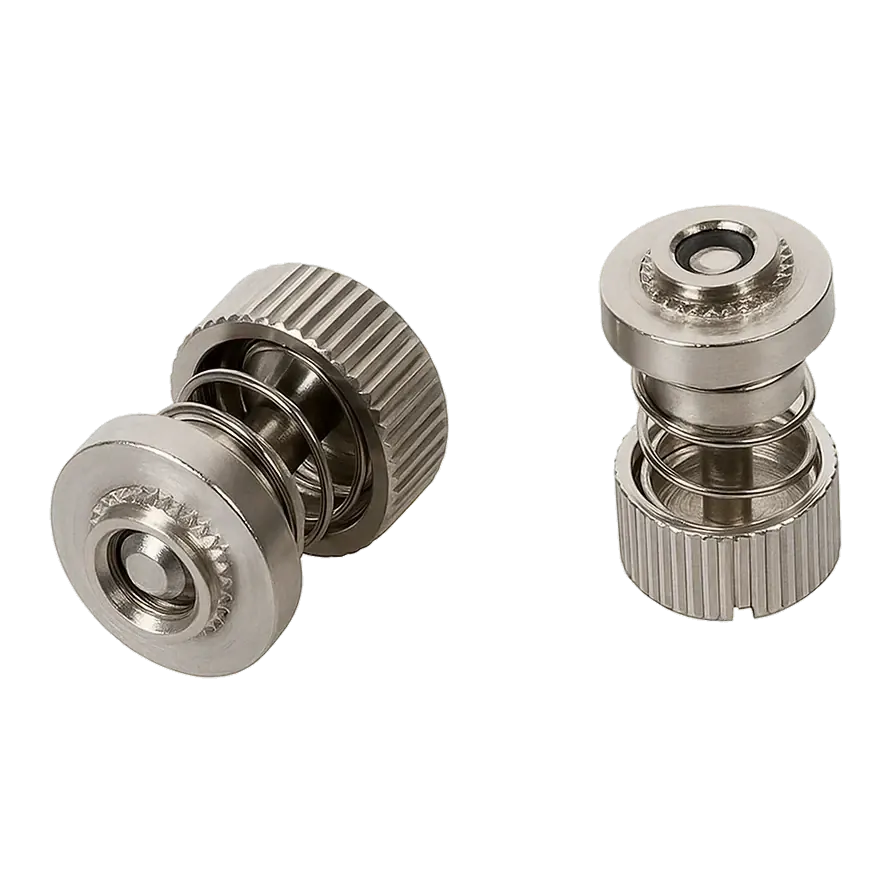

| M3×0,5 | PF32 | PFS32 | M3 | 30 | 1,48 | 1,5 | 5,5 | 5,4 | 10,2 | 7,62 | 5,13 | 8,26 | 15,11 | 6,6 |

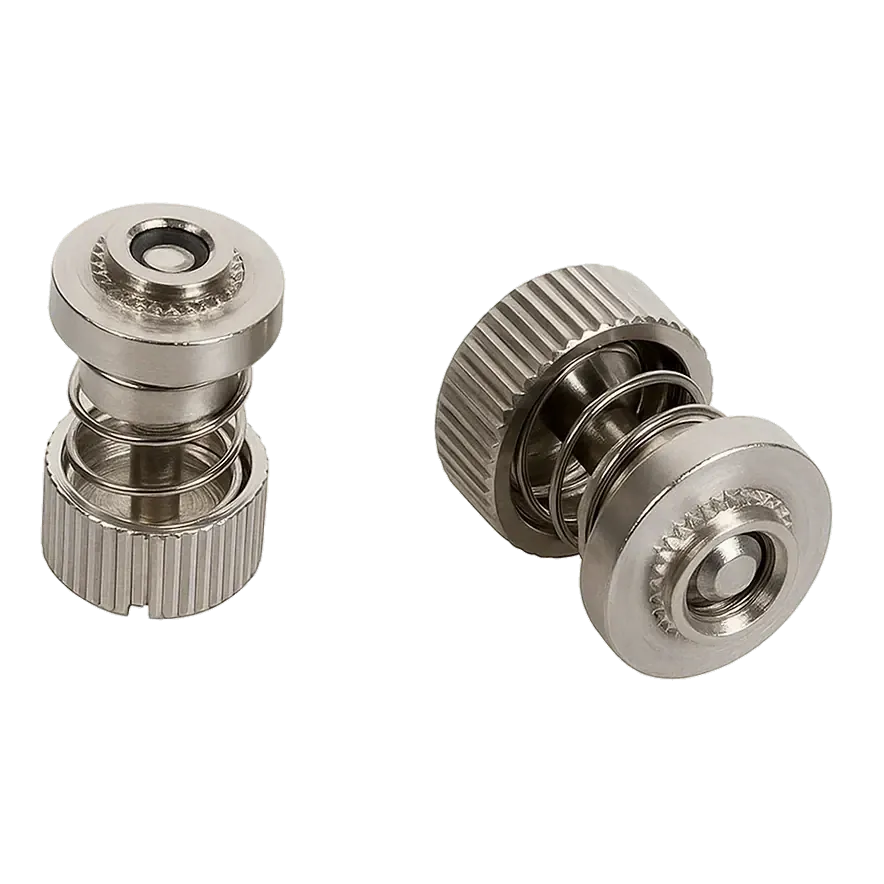

| M3×0,5 | PF31A | PFS31A | M3 | 30 | 0,97 | 1,0 | 6,0 | 5,97 | 10,2 | 7,62 | 5,13 | 8,26 | 15,11 | 6,6 |
| M3×0,5 | PF32A | PFS32A | M3 | 30 | 1,48 | 1,5 | 6,0 | 5,97 | 10,2 | 7,62 | 5,13 | 8,26 | 15,11 | 6,6 |
| M4×0,7 | PF31 | PFS31 | M4 | 30 | 0,97 | 1,0 | 6,4 | 6,38 | 11,9 | 7,62 | 5,26 | 8,38 | 15,24 | 7,37 |
| M4×0,7 | PF32 | PFS32 | M4 | 30 | 1,48 | 1,5 | 6,4 | 6,38 | 11,9 | 7,62 | 5,26 | 8,38 | 15,24 | 7,37 |
| M5×0,8 | PF31 | PFS31 | M5 | 30 | 0,97 | 1,0 | 8,0 | 7,98 | 13,5 | 7,62 | 5,59 | 8,51 | 15,37 | 8,38 |
| M5×0,8 | PF32 | PFS32 | M5 | 30 | 1,48 | 1,5 | 8,0 | 7,98 | 13,5 | 7,62 | 5,59 | 8,51 | 15,37 | 8,38 |
| M6×1,0 | PF32 | PFS32 | M6 | 35 | 1,48 | 1,5 | 9,5 | 9,48 | 15,9 | 8,89 | 6,12 | 9,78 | 17,15 | 9,65 |
Скачать таблицу размеров (PDF)
Все размеры — в миллиметрах. Строка этого типоразмера выделена; по ссылке в первой колонке — карточка другого размера.
Семейство целиком: PFS32/PF32 — все исполнения и весь размерный ряд.
Под эту позицию в листе готовят отверстие ⌀ 9,5 мм — диаметр под запрессовку, а не под резьбу: накатка должна выдавить материал листа, поэтому отверстие делают точно по таблице.
Минимальная толщина металла — 1,5 мм: в более тонком листе запрессовка не держит, материала не хватает заполнить накатку.
От оси до края листа оставляют не меньше 9,65 мм — ближе край выдавливает при запрессовке.
От остальных позиций ряда эта отличается величинами: Код шпильки — 35, C макс. — 9,48, E ±0,25 — 15,9, G ±0,4 — 8,89; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
