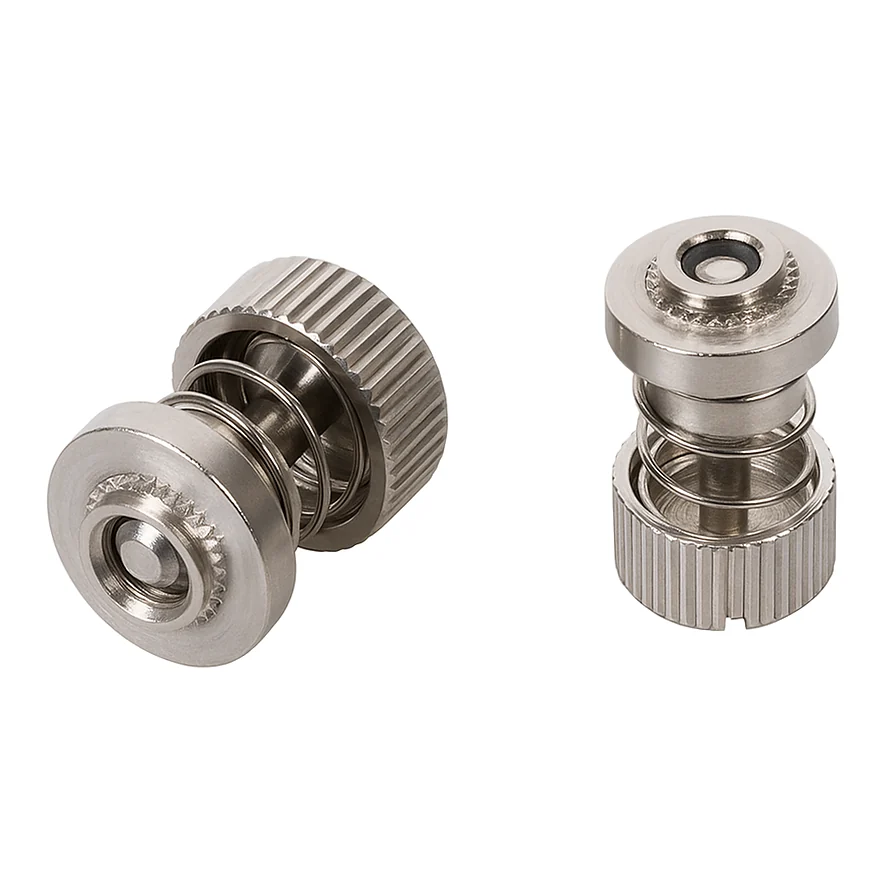

Винт подпружиненный запрессовочный панельный PF31 / PFS31 — обеспечивает невыпадающее и многократно разъёмное соединение панелей в тонком металле при запрессовке, устойчив к вибрациям и износу. PF31 / PFS31 — выполняется из никелированной или нержавеющей стали и применяется в электронике, телеком- и приборостроении.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Винт подпружиненный запрессовочный панельный PF31 / PFS31 — обеспечивает невыпадающее и многократно разъёмное соединение панелей в тонком металле при запрессовке, устойчив к вибрациям и износу. PF31 / PFS31 — выполняется из никелированной или нержавеющей стали и применяется в электронике, телеком- и приборостроении.
Позиция раздела «Запрессовочный крепёж», подраздел «Винты запрессовочные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Невыпадающие винты берут туда, где панель снимают регулярно: обычный винт в таком узле рано или поздно теряется, а его отсутствие замечают уже по разболтанной панели. Подбирается по толщине панели и требуемому ходу.

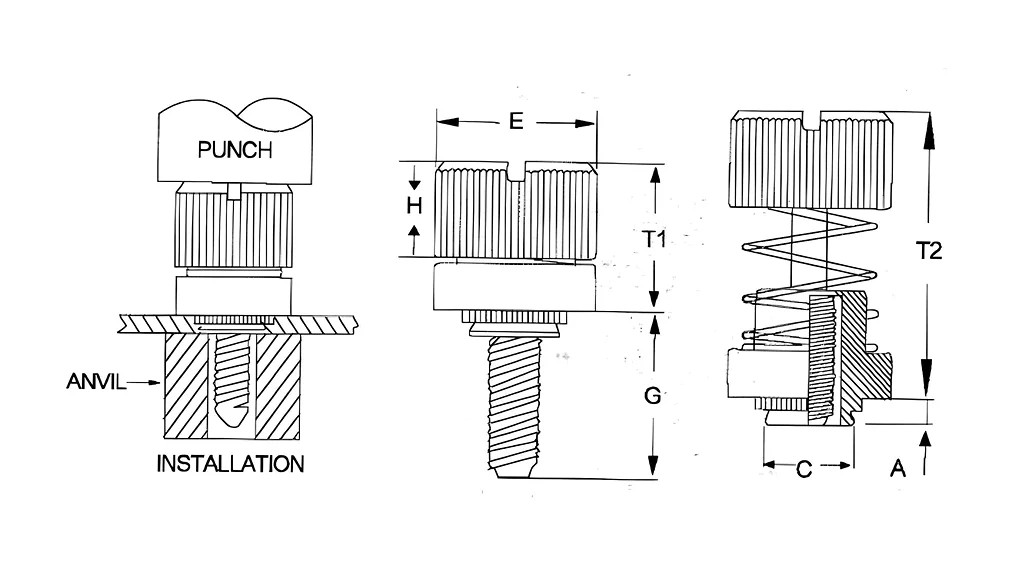

| Резьба × шаг | Сталь | Нерж. сталь | Код резьбы | Код шпильки | A (шпилька) макс. | Мин. толщина листа | Отв. в листе +0,08 | C макс. | E ±0,25 | G ±0,4 | H ±0,13 | T1 ном. | T2 ном. | Мин. расст. до края |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3×0,5 | PF31 | PFS31 | M3 | 30 | 0,97 | 1,0 | 5,5 | 5,4 | 10,2 | 7,62 | 5,13 | 8,26 | 15,11 | 6,6 |
| M3×0,5 | PF32 | PFS32 | M3 | 30 | 1,48 | 1,5 | 5,5 | 5,4 | 10,2 | 7,62 | 5,13 | 8,26 | 15,11 | 6,6 |
| M3×0,5 | PF31A | PFS31A | M3 | 30 | 0,97 | 1,0 | 6,0 | 5,97 | 10,2 | 7,62 | 5,13 | 8,26 | 15,11 | 6,6 |
| M3×0,5 | PF32A | PFS32A | M3 | 30 | 1,48 | 1,5 | 6,0 | 5,97 | 10,2 | 7,62 | 5,13 | 8,26 | 15,11 | 6,6 |
| M4×0,7 | PF31 | PFS31 | M4 | 30 | 0,97 | 1,0 | 6,4 | 6,38 | 11,9 | 7,62 | 5,26 | 8,38 | 15,24 | 7,37 |
| M4×0,7 | PF32 | PFS32 | M4 | 30 | 1,48 | 1,5 | 6,4 | 6,38 | 11,9 | 7,62 | 5,26 | 8,38 | 15,24 | 7,37 |
| M5×0,8 | PF31 | PFS31 | M5 | 30 | 0,97 | 1,0 | 8,0 | 7,98 | 13,5 | 7,62 | 5,59 | 8,51 | 15,37 | 8,38 |
| M5×0,8 | PF32 | PFS32 | M5 | 30 | 1,48 | 1,5 | 8,0 | 7,98 | 13,5 | 7,62 | 5,59 | 8,51 | 15,37 | 8,38 |
| M6×1,0 | PF32 | PFS32 | M6 | 35 | 1,48 | 1,5 | 9,5 | 9,48 | 15,9 | 8,89 | 6,12 | 9,78 | 17,15 | 9,65 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Исполнения: PF31 / PF32 — никелированная сталь (в металл твёрдостью до HRB 60, лист от 1,0 мм), PFS31 / PFS32 — нержавеющая сталь. Индекс 31 и 32 отличается длиной шпильки A и минимальной толщиной листа; литера A в обозначении — увеличенный диаметр отверстия.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
