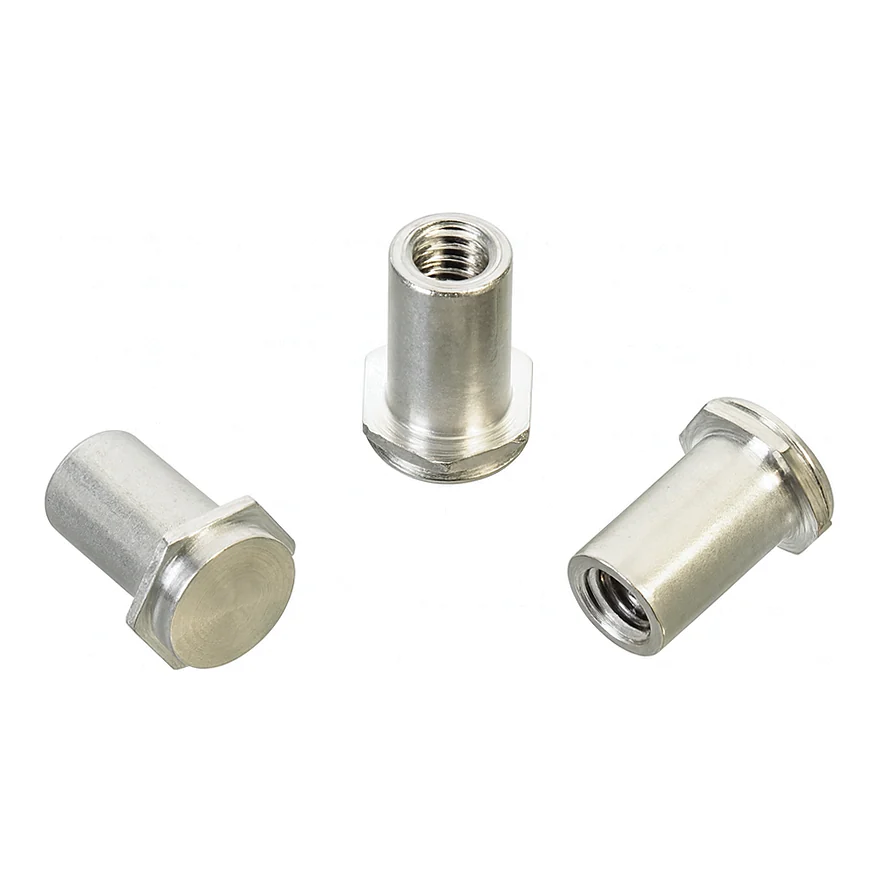

Втулка запрессовочная резьбовая с шестигранной и утопленной головкой CSS/CSOS — обеспечивает прочное резьбовое соединение в тонком металле при запрессовке, фиксируясь заподлицо и устойчиво к проворачиванию. CSS/CSOS — выполнены из нержавеющей стали и применяются в электронике, телеком-оборудовании, машиностроении и корпусных конструкциях.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Втулка запрессовочная резьбовая с шестигранной и утопленной головкой CSS/CSOS — обеспечивает прочное резьбовое соединение в тонком металле при запрессовке, фиксируясь заподлицо и устойчиво к проворачиванию. CSS/CSOS — выполнены из нержавеющей стали и применяются в электронике, телеком-оборудовании, машиностроении и корпусных конструкциях.
Позиция раздела «Запрессовочный крепёж», подраздел «Втулки запрессовочные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Втулку выбирают по трём числам: резьба, высота стойки и толщина листа основания. Глухое исполнение берут, когда с обратной стороны не должно быть сквозного отверстия — из соображений герметичности или внешнего вида.
| Резьба × шаг | Тип | Код резьбы | Мин. толщина листа | Диаметр глухого монтажного отв. +0,08 | Мин. глубина глухого отв. | Мин. глубина полной резьбы F (t) | A (h) макс. | B (d₃) макс. | C (d₂) макс. | H (SW) ном. | Мин. расст. до края |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M3×0,5 | CSS | M3 | 1,6 | 5,41 | 1,1 | 5,0 | 1,04 | 4,2 | 5,39 | 6,35 | 4,8 |
| M3×0,5 | CSOS | M3 | 2,4 | 5,41 | 1,91 | 5,0 | 1,83 | 4,2 | 5,39 | 6,35 | 4,8 |
| M4×0,7 | CSS | M4 | 1,6 | 7,92 | 1,1 | 6,5 | 1,04 | 6,23 | 7,9 | 8,74 | 6,4 |
| M4×0,7 | CSOS | M4 | 2,4 | 7,92 | 1,91 | 6,5 | 1,83 | 6,23 | 7,9 | 8,74 | 6,4 |
| M5×0,8 | CSS | M5 | 1,6 | 8,74 | 1,1 | 9,6 | 1,04 | 7,37 | 8,72 | 9,53 | 7,2 |
| M5×0,8 | CSOS | M5 | 2,4 | 8,74 | 1,91 | 9,6 | 1,83 | 7,37 | 8,72 | 9,53 | 7,2 |
| M6×1,0 | CSOS | M6 | 2,4 | 9,9 | 1,91 | 9,6 | 1,83 | 9,0 | 9,89 | 11,11 | 9,5 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Исполнения: CSS — под лист от 1,6 мм, CSOS — под лист от 2,4 мм (нержавеющая сталь AISI 300). Устанавливаются в металл твёрдостью до HRB 70; после установки обратная сторона листа остаётся неповреждённой, ровной и гладкой. Доступные длины L: 4, 6, 8, 10, 12, 16, 20, 25 мм (допуск +0,05 / −0,13). Цифра в скобках у длины — код исполнения.
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
