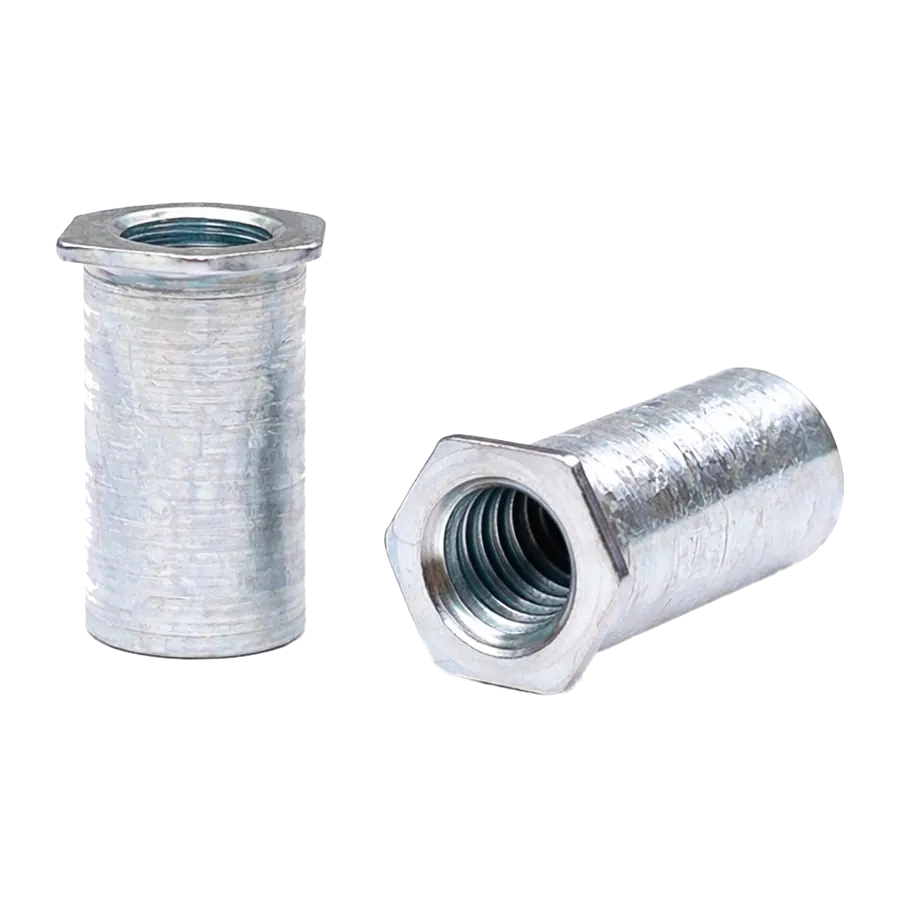

Стойка запрессовочная шестигранная сквозная TSO, материал — оцинкованная сталь. Резьба M5.
Стойка запрессовочная шестигранная сквозная TSO, материал — оцинкованная сталь. Резьба M5. Из размерной таблицы: доступные длины L, мм — 6, 8, 10, 12, 16, 20, 25, 30, 34.
Позиция семейства «Втулка запрессовочная с шестигранной головкой и сквозной резьбой TSO» — раздел «Запрессовочный крепёж», подраздел «Втулки запрессовочные». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Втулку выбирают по трём числам: резьба, высота стойки и толщина листа основания. Глухое исполнение берут, когда с обратной стороны не должно быть сквозного отверстия — из соображений герметичности или внешнего вида.
| Доступные длины L, мм | 6, 8, 10, 12, 16, 20, 25, 30, 34 |
|---|
Все размеры указаны в миллиметрах. Стойка запрессовочная со сквозной резьбой и шестигранным корпусом, тип TSO (PEM). Сквозная резьба, монтаж запрессовкой в лист от 0,63 мм. Материал — оцинкованная сталь. Длина L — по стандартному ряду PEM; размеры по каталогу PEM. Полный размерный ряд и другие исполнения — на странице «Втулка запрессовочная с шестигранной головкой и сквозной резьбой TSO».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.

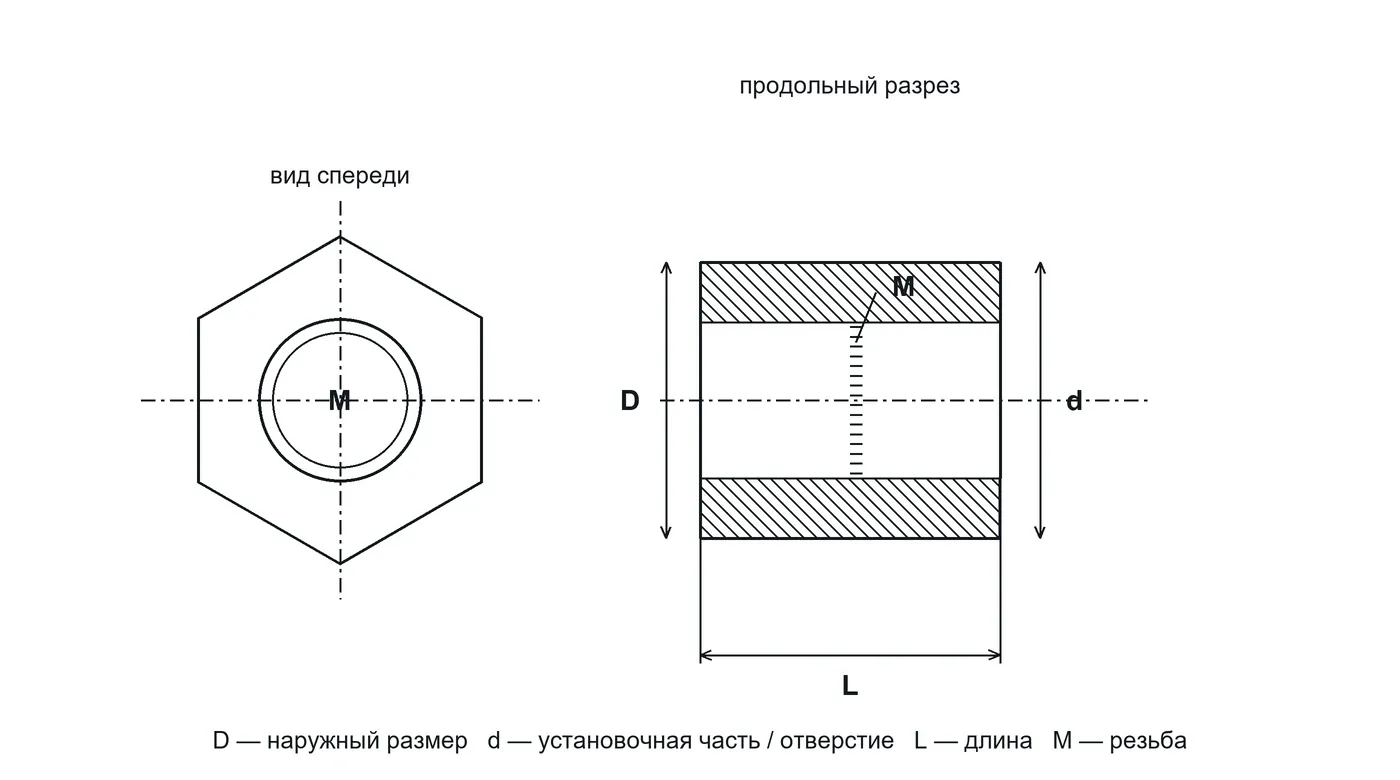

Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Длины этого типоразмера: 6, 8, 10, 12, 16, 20, 25, 30, 34 мм; наличие конкретной уточняйте у менеджера. Всего 9 исполнений по длине — от 6 до 34 мм; между собой они отличаются только ею, резьба и посадочное место одинаковы.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
| Позиция | Доступные длины L, мм |
|---|---|
| эта страница | 6, 8, 10, 12, 16, 20, 25, 30, 34 |
| Стойка запрессовочная шестигранная сквозная TSO M4 | 6, 8, 10, 12, 16, 20, 25, 30 |
Ближайшие позиции ряда — показаны только те величины, которыми они отличаются от этой страницы. Весь ряд — по ссылкам вверху страницы.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Это самый ходовой диапазон в приборостроении и машиностроении: крышки и панели, кронштейны, электротехнические шкафы, корпуса насосов и редукторов, оснастка. Размер уже держит заметную нагрузку, но ещё не требует специального инструмента для монтажа.
На таких диаметрах обычно и начинается многократная сборка-разборка узла — именно ради неё резьбовую вставку и ставят вместо резьбы прямо в пластике или тонком листе.
Следующий типоразмер M6 даёт расчётную площадь сечения 20,1 мм² — это в 1,42 раза больше, чем у M5. Если по расчёту M5 впритык, переход на M6 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M4 — 8,78 мм², то есть M5 несёт в 1,62 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Стойка запрессовочная шестигранная сквозная TSO, материал — оцинкованная сталь. Резьба M5. Из размерной таблицы: доступные длины L, мм — 6, 8, 10, 12, 16, 20, 25, 30, 34. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Втулка запрессовочная с шестигранной головкой и сквозной резьбой TSO», раздел «Запрессовочный крепёж», подраздел «Втулки запрессовочные». Исполнение отличается от соседних материалом (оцинкованная сталь), типоразмер — резьба M5. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
Смотрите также: Втулка запрессовочная с шестигранной головкой и сквозной резьбой TSO, Втулки запрессовочные, Запрессовочный крепёж, статьи о крепёже.
