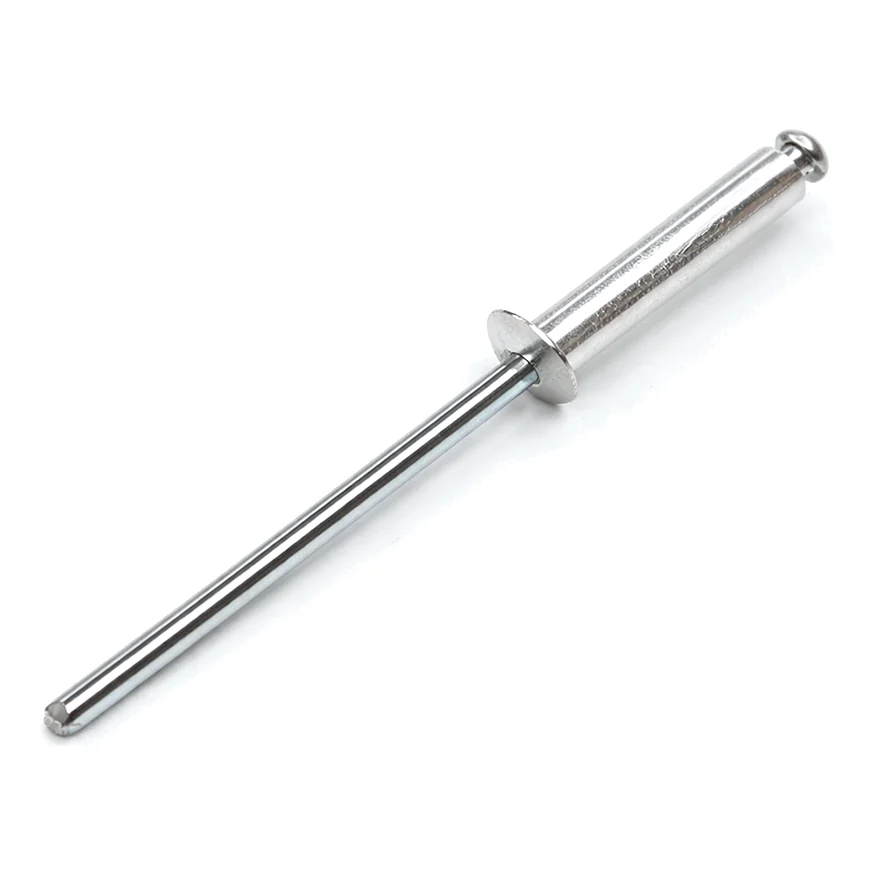

Заклёпка вытяжная со стандартным бортиком DIN 7337 предназначена для прочного неразъёмного соединения листовых материалов, исполнение алюминий/сталь обеспечивает оптимальное сочетание прочности и коррозионной стойкости.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Заклёпка вытяжная со стандартным бортиком DIN 7337 предназначена для прочного неразъёмного соединения листовых материалов, исполнение алюминий/сталь обеспечивает оптимальное сочетание прочности и коррозионной стойкости.
Позиция раздела «Заклёпки», подраздел «Заклёпки вытяжные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Длина подбирается по суммарной толщине пакета: слишком короткая не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара и соединение разрушится быстрее самого металла.
Размеры по нашему каталогу — в таблице «Размерный ряд» ниже на этой странице.
Материал: алюминиевый сплав 5050 / 5052 / 5154 / 5056, полировка; стержень — сталь, цинковое покрытие.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 2,4 | +0,08 / −0,10 | 1,0 | 4,2–5,0 | 1,55 | 2,5–2,6 | 180–450 | 280–600 |
| 3,0 | +0,08 / −0,15 | 1,3 | 5,4–6,3 | 2,00 | 3,1–3,2 | 300–750 | 400–900 |
| 3,2 | +0,08 / −0,15 | 1,3 | 5,8–6,7 | 2,00 | 3,3–3,4 | 400–850 | 500–1100 |
| 4,0 | +0,08 / −0,15 | 1,7 | 6,9–8,4 | 2,45 | 4,1–4,2 | 800–1400 | 1000–2000 |
| 4,8 | +0,08 / −0,15 | 2,0 | 8,3–10,1 | 2,95 | 4,9–5,0 | 1300–2000 | 1500–3000 |
| 5,0 | +0,08 / −0,15 | 2,1 | 8,7–10,5 | 2,95 | 5,1–5,2 | 1500–2200 | 1700–3400 |
| 6,0 | +0,08 / −0,15 | 2,7 | 11,6–13,4 | 3,40 | 6,1–6,2 | 2000–3600 | 2500–4600 |
| 6,4 | +0,08 / −0,15 | 2,7 | 11,6–13,4 | 3,90 | 6,5–6,6 | 2200–3800 | 3000–5200 |
Скачать таблицу размеров (PDF)
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 2,4 | 4 | 0,5–2,0 |
| 6 | 2,0–4,0 | |
| 8 | 4,0–6,0 | |
| 10 | 6,0–8,0 | |
| 12 | 7,0–9,5 | |
| 14 | 8,0–11,5 | |
| 16 | 10,0–13,0 | |
| 3,0 | 6 | 1,5–3,5 |
| 8 | 3,5–5,0 | |
| 10 | 5,0–7,0 | |
| 12 | 7,0–9,0 | |
| 14 | 9,0–11,0 | |
| 16 | 9,0–12,5 | |
| 18 | 12,0–14,5 | |
| 20 | 13,0–16,5 | |
| 3,2 | 6 | 1,0–3,5 |
| 8 | 3,5–5,0 | |
| 10 | 5,0–7,0 | |
| 12 | 7,0–9,0 | |
| 14 | 9,0–11,0 | |
| 16 | 9,0–12,5 | |
| 18 | 12,0–14,5 | |
| 20 | 13,0–16,5 | |
| 25 | 15,0–21,0 | |
| 4,0 | 6 | 1,0–3,0 |
| 8 | 3,0–5,0 | |
| 10 | 4,0–6,5 | |
| 12 | 6,0–8,5 | |
| 14 | 7,0–10,5 | |
| 16 | 8,0–12,5 | |
| 18 | 10,0–14,5 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–26,0 | |
| 35 | 26,0–30,5 | |
| 40 | 30,5–35,0 | |
| 4,8 | 6 | 1,0–2,5 |
| 8 | 2,5–4,0 | |
| 10 | 4,0–6,0 | |
| 12 | 6,0–8,0 | |
| 14 | 8,0–10,0 | |
| 16 | 8,0–12,0 | |
| 18 | 10,0–14,0 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–25,0 | |
| 35 | 25,0–30,0 | |
| 40 | 30,0–35,0 | |
| 45 | 35,0–40,0 | |
| 50 | 40,0–45,0 | |
| 5,0 | 6 | 1,0–2,5 |
| 8 | 2,5–4,0 | |
| 10 | 4,0–6,0 | |
| 12 | 6,0–8,0 | |
| 14 | 8,0–10,0 | |
| 16 | 8,0–12,0 | |
| 18 | 10,0–14,0 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–25,0 | |
| 35 | 25,0–30,0 | |
| 40 | 30,0–35,0 | |
| 45 | 35,0–40,0 | |
| 50 | 40,0–45,0 | |
| 6,0 | 8 | 1,5–3,0 |
| 10 | 2,0–4,0 | |
| 12 | 3,0–6,0 | |
| 14 | 6,0–8,0 | |
| 16 | 6,0–10,0 | |
| 18 | 8,0–12,0 | |
| 20 | 10,0–14,0 | |
| 25 | 14,0–18,0 | |
| 30 | 18,0–23,0 | |
| 35 | 23,0–28,0 | |
| 40 | 28,0–33,0 | |
| 6,4 | 8 | 1,5–3,0 |
| 10 | 2,0–4,0 | |
| 12 | 3,0–6,0 | |
| 14 | 6,0–8,0 | |
| 16 | 6,0–10,0 | |
| 18 | 8,0–12,0 | |
| 20 | 10,0–14,0 | |
| 25 | 14,0–18,0 | |
| 30 | 18,0–23,0 | |
| 35 | 23,0–28,0 | |
| 40 | 28,0–33,0 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
Прочность дана диапазоном: тело выпускается из сплавов 5050, 5052, 5154 и 5056, и у более прочных сплавов значения выше. Конкретный сплав подтверждаем при заказе.
