Диаметры 4,8 · 6,4 мм · длины 9–29,5 мм · толщина пакета до 23 мм · срез от 1700 Н.
Сроки поставки и минимальную партию по типоразмеру уточняйте у менеджера.

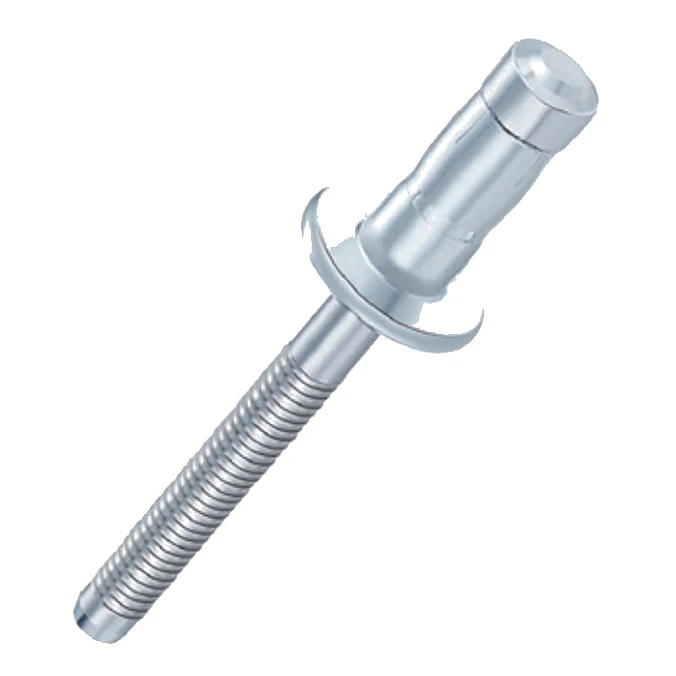

Заклёпка Hem-luk — силовая (структурная), с фиксацией стержня. Остаток стержня заклинивается в теле и остаётся частью соединения, поэтому заклёпка работает на срез вместе со стержнем и не разбалтывается от вибрации. Рама, прицеп, кузов, отбортовка. Диаметры 4,8 · 6,4 мм, длины 9–29,5 мм, толщина пакета до 23 мм.
Материал: алюминиевый сплав, без покрытия · стержень: алюминиевый сплав.
Позиция раздела «Заклёпки», подраздел «Заклёпки вытяжные». В размерном ряду 21 типоразмеров — подберём под толщину пакета и материал основания.
Другие материалы этой конструкции — в таблице ниже.
Подбирают по диаметру и суммарной толщине пакета. Пример из таблицы этой позиции: пакет 9 мм, диаметр 6,4 мм — подходит L 16,5 мм (пакет 7,5–10,5). Отверстие под 6,4 мм — 6,6–6,8 мм: в меньшее заклёпка не войдёт, в большем не раскроется как надо. Слишком короткая заклёпка не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара.
Материал: алюминиевый сплав, без покрытия; стержень — алюминиевый сплав.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Отрыв, Н |
|---|---|---|---|---|---|---|
| 4,8 | +0,08 / −0,15 | 2,50 | 10,20 | 3,40 | 4,9–5,1 | 1600 |
| 6,4 | +0,08 / −0,15 | 3,50 | 13,40 | 4,20 | 6,6–6,8 | 3400 |
Скачать таблицу размеров (PDF)
| D (мм) | L (мм) | Толщина пакета, мм | Срез, Н |
|---|---|---|---|
| 4,8 | 9 | 1,5–3,5 | 1700 |
| 11,5 | 3,5–6,0 | 2500 | |
| 14 | 6,0–8,5 | 2500 | |
| 16,5 | 8,5–11,0 | 2500 | |
| 19 | 11,0–13,5 | 2500 | |
| 6,4 | 10,5 | 2,5–4,5 | 4200 |
| 12,5 | 4,0–6,5 | 4500 | |
| 14,5 | 6,0–8,5 | 4900 | |
| 16,5 | 7,5–10,5 | 4900 | |
| 18,5 | 9,5–12,5 | 4900 | |
| 20,5 | 11,0–14,0 | 4900 |
Материал: алюминиевый сплав, без покрытия; стержень — алюминиевый сплав.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Отрыв, Н |
|---|---|---|---|---|---|---|
| 6,4 | +0,08 / −0,15 | 2,50 | 10,20 | 4,20 | 6,6–6,8 | 2900 |
| D (мм) | L (мм) | Толщина пакета, мм | Срез, Н |
|---|---|---|---|
| 6,4 | 11,5 | 3,5–5,5 | 2800 |
| 13,5 | 5,0–7,5 | 3700 | |
| 15,5 | 7,0–9,5 | 4200 | |
| 17,5 | 8,5–11,5 | 4900 | |
| 19,5 | 10,5–13,5 | 4900 | |
| 21,5 | 12,0–15,0 | 4900 | |
| 23,5 | 14,0–17,0 | 4900 | |
| 25,5 | 15,5–19,0 | 4900 | |
| 27,5 | 18,0–21,0 | 4900 | |
| 29,5 | 20,0–23,0 | 4900 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
Вытяжные заклёпки различаются типом (как раскрывается тело и что остаётся от стержня), бортиком и материалом тела и стержня. Ниже — та же конструкция в других материалах и тот же материал в других конструкциях; числа — из таблиц этих позиций.
| Позиция | Тип | Бортик | Материал тела / стержня | Диаметры, мм | Пакет, мм | Срез, Н |
|---|---|---|---|---|---|---|
| эта страница | Hem-luk (силовая) | полукруглый (dome) и потайной 100° (CSK) | алюминий | 4,8 · 6,4 | до 23 | 1700–4900 |
| Заклёпка вытяжная Hem-luk сталь / сталь | Hem-luk (силовая) | полукруглый (dome) и потайной 100° (CSK) | сталь | 4,8 · 6,4 · 7,8 | до 26 | 4500–16000 |
| Заклёпка вытяжная Hem-luk нержавеющая сталь AISI 304 | Hem-luk (силовая) | полукруглый (dome) и потайной 100° (CSK) | нержавеющая сталь | 4,8 · 6,4 · 7,8 | до 20 | 6000–21500 |
| Заклёпка вытяжная алюминий / алюминий, полукруглый бортик | открытая (стандартная) | полукруглый (dome) | алюминий | 3,2 · 4,0 · 4,8 | до 45 | 350–850 |
| Заклёпка вытяжная замковая Inter-Luk, полукруглый бортик | замковая (структурная) | полукруглый (dome) | алюминий | 4,8 · 6,4 · 9,8 | до 15,8 | 2300–26600 |
| Заклёпка вытяжная замковая Mono-Luk, полукруглый бортик | замковая (структурная) | полукруглый (dome) | алюминий | 4,8 · 6,4 | до 15,8 | 2400–10500 |
| Заклёпка вытяжная Tri-luk алюминий / алюминий | Tri-luk («фонарь») | полукруглый (dome) и широкий (large flange) | алюминий | 4,0 · 4,8 · 5,0 | до 13 | 600–1000 |
| Заклёпка вытяжная замковая Inter-Luk, потайной бортик | замковая (структурная) | потайной (CSK) | алюминий | 4,8 · 6,4 · 9,8 | до 19 | 2300–25000 |
Весь подраздел — «Заклёпки вытяжные»; как выбрать тип и материал — в статье «Как выбрать заклёпку».
