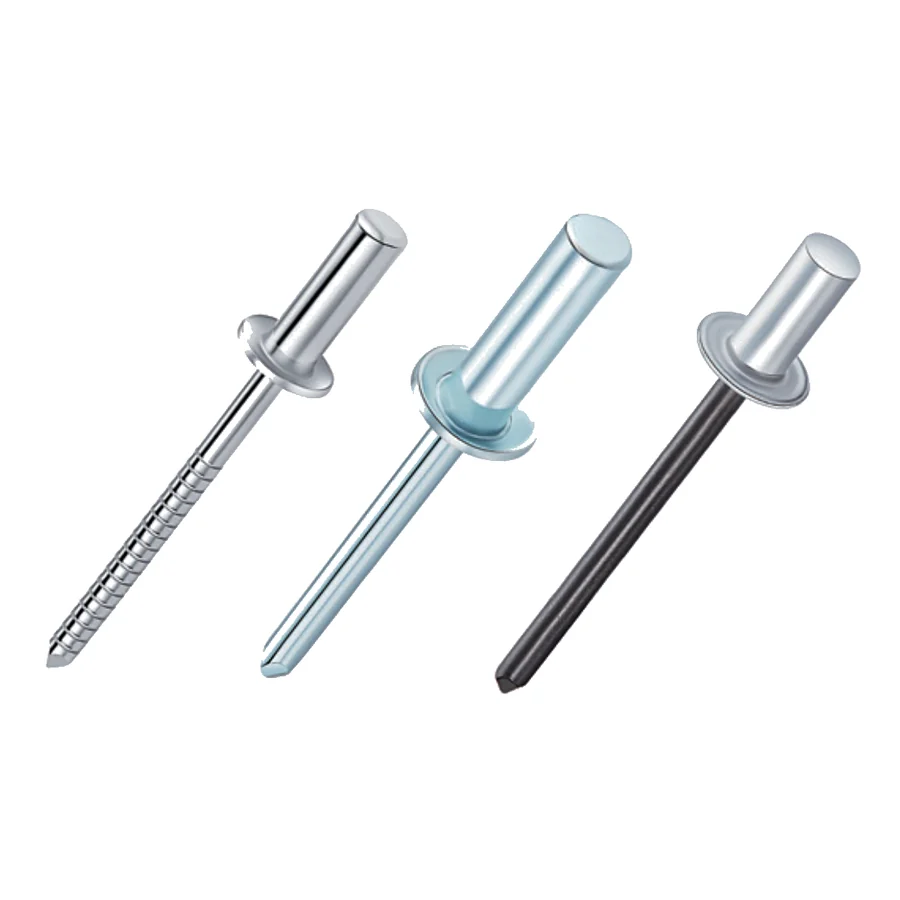

На фото три исполнения одним кадром — так они сняты в каталоге поставщика: слева BBF (нержавеющая сталь), в центре SSF (сталь), справа ASF (алюминий / сталь).
Закрытая (герметичная) заклёпка. Конец тела закрыт, сквозного канала нет, остаток стержня остаётся запертым внутри. Отсюда два свойства: соединение не пропускает влагу по телу заклёпки и держит больше открытой того же диаметра. Наружные конструкции, кузовной ремонт, вентиляция, всё, что мокнет. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 3,2 · 4,0 · 4,8 · 6,4 мм, длины 6,5–25 мм, толщина пакета до 20 мм.
Материал: ASF — алюминий / сталь · SSF — сталь / сталь · BBF — нержавеющая сталь · стержень: из того же материала, что и корпус.
Позиция раздела «Заклепки», подраздел «Заклепки вытяжные». В размерном ряду 24 типоразмеров — подберём под толщину пакета и материал основания.
Диаметры 3,2 · 4,0 · 4,8 · 6,4 мм · длины 6,5–25 мм · толщина пакета до 20 мм · срез от 1100 Н.
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе в Санкт-Петербурге, часть поставляем под заказ.
Материал: ASF — алюминий / сталь · SSF — сталь / сталь · BBF — нержавеющая сталь; стержень — из того же материала, что и корпус.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 3,2 | +0,08 / −0,15 | 1,3 | 5,8–6,7 | 2,00 | 3,4–3,5 | ASF 1100 · SSF 1150 · BBF 2000 | ASF 1450 · SSF 1300 · BBF 2200 |
| 4,0 | +0,08 / −0,15 | 1,7 | 6,9–8,4 | 2,50 | 4,1–4,2 | ASF 1600 · SSF 1700 · BBF 3000 | ASF 2200 · SSF 1550 · BBF 3500 |
| 4,8 | +0,08 / −0,15 | 2,0 | 8,3–10,1 | 3,00 | 4,9–5,0 | ASF 2200 · SSF 2400 · BBF 4000 | ASF 3100 · SSF 2800 · BBF 4400 |
| 6,4 | +0,08 / −0,15 | 2,7 | 11,6–13,4 | 3,90 | 6,5–6,6 | ASF 3600 · SSF 3600 | ASF 4900 · SSF 4000 |
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 3,2 | 6,5 | 0,5–2,0 |
| 8 | 2,0–3,5 | |
| 9,5 | 3,5–5,0 | |
| 11 | 5,0–6,5 | |
| 12,5 | 6,5–8,0 | |
| 4,0 | 8 | 0,5–3,5 |
| 9,5 | 3,5–5,0 | |
| 11 | 5,0–6,5 | |
| 12,5 | 6,5–8,0 | |
| 15 | 8,0–12,5 | |
| 4,8 | 8 | 1,0–3,0 |
| 9,5 | 3,0–5,0 | |
| 11 | 5,0–6,5 | |
| 13 | 6,5–8,0 | |
| 14,5 | 8,0–9,5 | |
| 16 | 9,5–11,0 | |
| 18 | 11,0–13,0 | |
| 21 | 13,0–16,0 | |
| 25 | 16,0–20,0 | |
| 6,4 | 12,5 | 1,5–6,0 |
| 16 | 6,0–8,5 | |
| 18 | 8,5–10,5 | |
| 20 | 10,5–12,5 | |
| 25 | 12,5–17,5 |

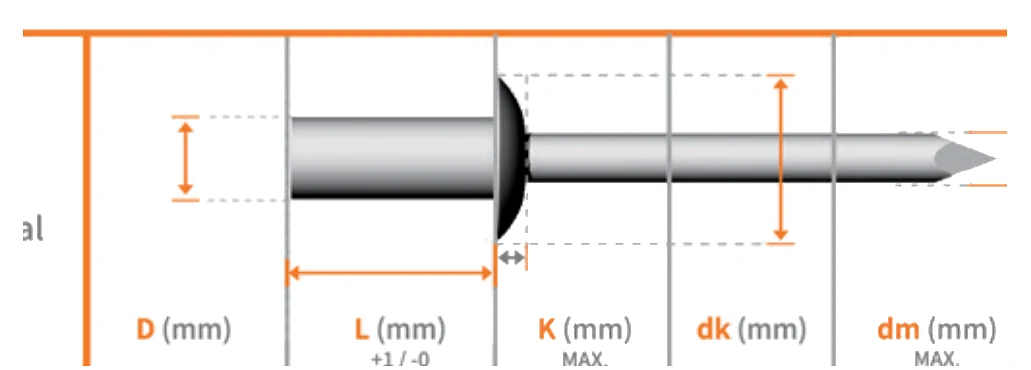

Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
Размеры — по каталогу производителя (бренд SAILUK / THE PIVOT, выпуск с 1990 г.). Артикулы поставщика не приводим: в каталоге они местами перепутаны, а ошибка в артикуле — это привезённая не та позиция. Заказ оформляем по диаметру, длине и материалу.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Длина подбирается по суммарной толщине пакета: слишком короткая не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара и соединение разрушится быстрее самого металла.
Заклепка вытяжная алюминий / сталь, полукруглый бортик, Заклепка вытяжная алюминий / сталь, потайной бортик 120°, Заклепка вытяжная алюминий / сталь, широкий бортик, Заклепка вытяжная алюминий / алюминий, полукруглый бортик, Заклепка вытяжная алюминий / нержавеющая сталь, полукруглый бортик, Заклепка вытяжная сталь / сталь, полукруглый бортик, Заклепка вытяжная сталь / сталь, потайной бортик 120°, Заклепка вытяжная сталь / сталь, широкий бортик.
Весь подраздел — «Заклепки вытяжные».
Цены на сайте не публикуем: стоимость зависит от типоразмера, материала, покрытия и объёма партии. Работаем только оптом, минимальный заказ — 10 000 ₽, отгрузка со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Закрытая (герметичная) заклёпка. Конец тела закрыт, сквозного канала нет, остаток стержня остаётся запертым внутри. Отсюда два свойства: соединение не пропускает влагу по телу заклёпки и держит больше открытой того же диаметра. Наружные конструкции, кузовной ремонт, вентиляция, всё, что мокнет. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 3,2 · 4,0 · 4,8 · 6,4 мм, длины 6,5–25 мм, толщина пакета до 20 мм. Диаметры 3,2 · 4,0 · 4,8 · 6,4 мм, длины 6,5–25 мм. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Материал: ASF — алюминий / сталь · SSF — сталь / сталь · BBF — нержавеющая сталь · стержень: из того же материала, что и корпус. В размерном ряду 24 типоразмеров, толщина скрепляемого пакета — до 20 мм, прочность на срез от 1100 до 4000 Н. Подберём типоразмер под толщину пакета, материал основания и нагрузку, рассчитаем стоимость партии и подготовим отгрузку.
