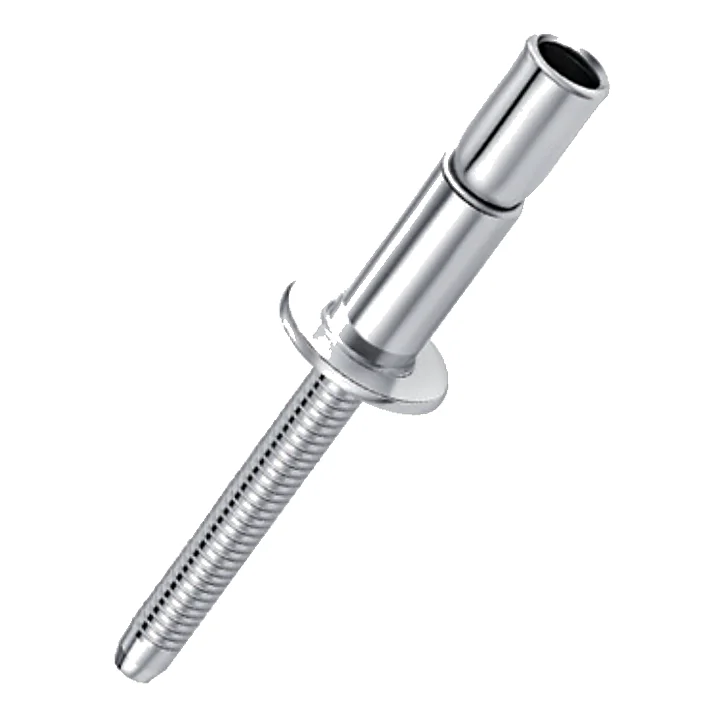

Замковая (структурная) заклёпка. Стержень фиксируется в теле замком и остаётся в соединении — оно получается плотным, вибростойким и держит срез в разы больше обычной вытяжной. Inter-Luk — замок внутренний, Mono-Luk — наружный. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 4,8 · 6,4 мм, длины 10–19 мм, толщина пакета до 15,8 мм.
Материал: алюминиевый сплав.
Позиция раздела «Заклепки», подраздел «Заклепки вытяжные». В размерном ряду 12 типоразмеров — подберём под толщину пакета и материал основания.
Диаметры 4,8 · 6,4 мм · длины 10–19 мм · толщина пакета до 15,8 мм · срез от 2400 Н.
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе в Санкт-Петербурге, часть поставляем под заказ.
Материал: алюминиевый сплав.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 4,8 | +0,08 / −0,15 | 2,1 | 10,1 | 3,10 | 4,9–5,1 | 2400 | 2000 |
| 6,4 | +0,08 / −0,15 | 2,9 | 13,4 | 4,10 | 6,7–7,0 | 5600 | 3700 |
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 4,8 | 10 | 1,6–6,9 |
| 14 | 1,6–11,0 | |
| 6,4 | 14 | 2,1–9,5 |
| 19 | 2,1–15,8 |
Материал: сталь.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 4,8 | +0,08 / −0,15 | 2,1 | 10,1 | 3,10 | 4,9–5,1 | 5800 | 4100 |
| 6,4 | +0,08 / −0,15 | 2,9 | 13,4 | 4,10 | 6,7–7,0 | 10500 | 8200 |
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 4,8 | 10 | 1,6–6,9 |
| 14 | 1,6–11,0 | |
| 6,4 | 14 | 2,1–9,5 |
| 19 | 2,1–15,8 |
Материал: нержавеющая сталь.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 4,8 | +0,08 / −0,15 | 2,1 | 10,1 | 3,10 | 4,9–5,1 | 6000 | 4500 |
| 6,4 | +0,08 / −0,15 | 2,9 | 13,4 | 4,10 | 6,7–7,0 | 10500 | 8200 |
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 4,8 | 10 | 1,6–6,9 |
| 14 | 1,6–11,0 | |
| 6,4 | 14 | 2,1–9,5 |
| 19 | 2,1–15,8 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
Размеры — по каталогу производителя (бренд SAILUK / THE PIVOT, выпуск с 1990 г.). Артикулы поставщика не приводим: в каталоге они местами перепутаны, а ошибка в артикуле — это привезённая не та позиция. Заказ оформляем по диаметру, длине и материалу.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Длина подбирается по суммарной толщине пакета: слишком короткая не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара и соединение разрушится быстрее самого металла.
Заклепка вытяжная алюминий / сталь, полукруглый бортик, Заклепка вытяжная алюминий / сталь, потайной бортик 120°, Заклепка вытяжная алюминий / сталь, широкий бортик, Заклепка вытяжная алюминий / алюминий, полукруглый бортик, Заклепка вытяжная алюминий / нержавеющая сталь, полукруглый бортик, Заклепка вытяжная сталь / сталь, полукруглый бортик, Заклепка вытяжная сталь / сталь, потайной бортик 120°, Заклепка вытяжная сталь / сталь, широкий бортик.
Весь подраздел — «Заклепки вытяжные».
Цены на сайте не публикуем: стоимость зависит от типоразмера, материала, покрытия и объёма партии. Работаем только оптом, минимальный заказ — 10 000 ₽, отгрузка со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Замковая (структурная) заклёпка. Стержень фиксируется в теле замком и остаётся в соединении — оно получается плотным, вибростойким и держит срез в разы больше обычной вытяжной. Inter-Luk — замок внутренний, Mono-Luk — наружный. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 4,8 · 6,4 мм, длины 10–19 мм, толщина пакета до 15,8 мм. Диаметры 4,8 · 6,4 мм, длины 10–19 мм. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Материал: алюминиевый сплав. В размерном ряду 12 типоразмеров, толщина скрепляемого пакета — до 15,8 мм, прочность на срез от 2400 до 10500 Н. Подберём типоразмер под толщину пакета, материал основания и нагрузку, рассчитаем стоимость партии и подготовим отгрузку.
