Момент затяжки и классы прочности на практике
Недотянешь — соединение разболтается от вибрации, перетянешь — сорвёшь резьбу или вытянешь болт. Правильная затяжка — это не «от руки», а конкретный момент, который зависит от размера резьбы и класса прочности болта.
Что означает класс прочности
Класс прочности — это две цифры на головке болта (4.8, 8.8, 10.9 и т.д.), и они не декоративные. Первое число, умноженное на 100, — предел прочности в Н/мм²; произведение обоих чисел, умноженное на 10, — предел текучести. Проще: чем выше класс, тем большее усилие болт держит до вытягивания. Подробный разбор обозначений — в статье про классы прочности.

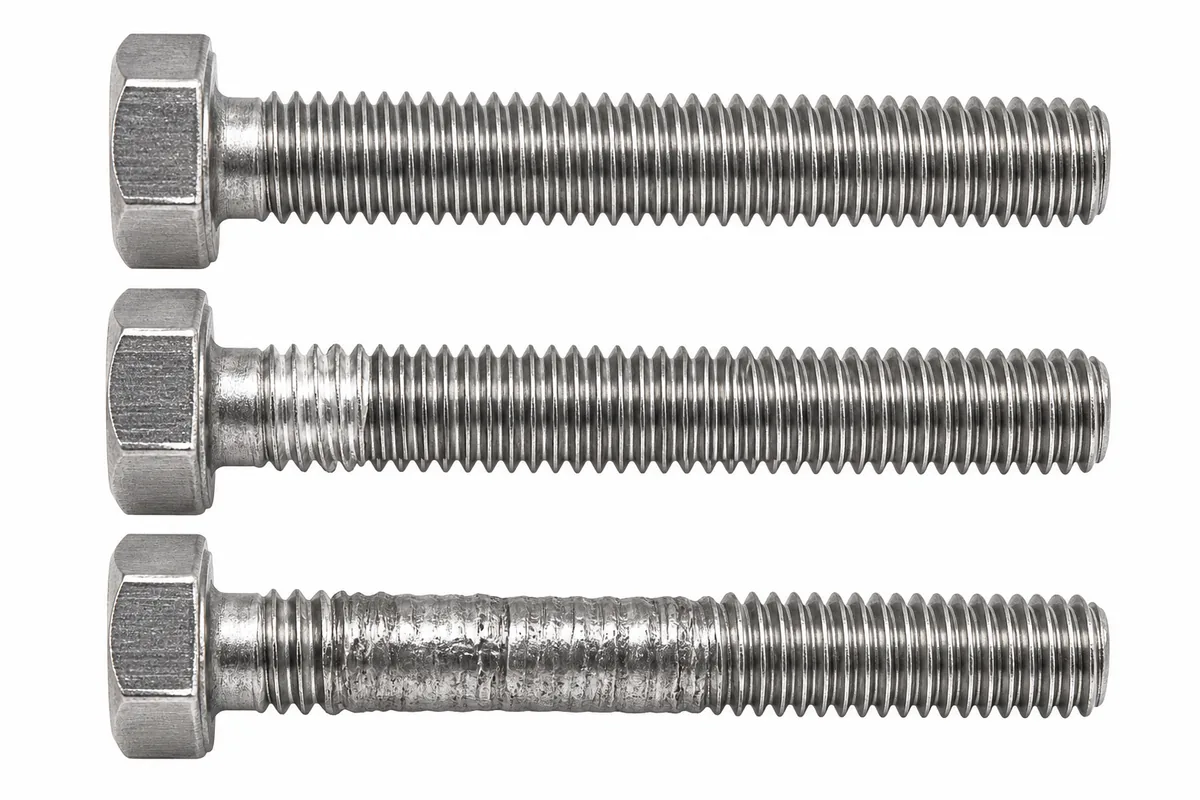

Отсюда практический вывод: болт класса 8.8 и внешне такой же болт 4.8 тянут разным моментом. Затянуть слабый болт как крепкий — вытянуть его за предел текучести, даже если снаружи он выглядит целым.
Откуда берётся момент затяжки
Момент (в Н·м) — это усилие на ключе, которое создаёт нужное растяжение болта. Он растёт с размером резьбы и с классом прочности: M4 8.8 и M10 8.8 тянут совершенно разным моментом. Точные значения берут из таблиц момента затяжки для конкретной пары «размер + класс» — не на глаз.
Инструмент решает
- Динамометрический ключ — единственный способ попасть в момент. Ставится нужное значение, ключ щёлкает при достижении;
- Обычный ключ «от руки» — разброс усилия у человека огромный: на ответственных и на мелких резьбах так тянуть нельзя;
- Ударный гайковёрт без ограничения — частая причина сорванной резьбы на мелком крепёже: момент неконтролируем.
Особый случай — резьба в мягком основании
Таблицы момента рассчитаны на резьбу «сталь в стали». Если резьба сидит в тонком листе, в алюминии, в пластиковой вставке — держит уже не болт, а основание, и предельный момент задаёт оно, а не класс болта.
- Резьбовая вставка в пластике — момент ограничен усилием вырыва вставки; тянуть по классу болта нельзя, вставку провернёт;
- Резьба в тонком листе — держат два-три витка, момент заметно ниже табличного для этого размера;
- Алюминий — мягче стали, резьбу срывает раньше; для ответственных узлов ставят стальную вставку.
Три правила, чтобы не сорвать
- Тяните по таблице для конкретного размера и класса, а не «до упора»;
- На мелком и ответственном крепёже — динамометрический ключ;
- Если резьба в мягком основании — ориентируйтесь на предел основания, он ниже.
Нужна помощь с подбором
Момент затяжки под вставку зависит от конкретного исполнения и материала детали — эти данные есть в таблицах позиций. Подскажем значение под вашу пару «крепёж + основание»: контакты. Крепёж поставляем оптом, от 10 000 ₽.
