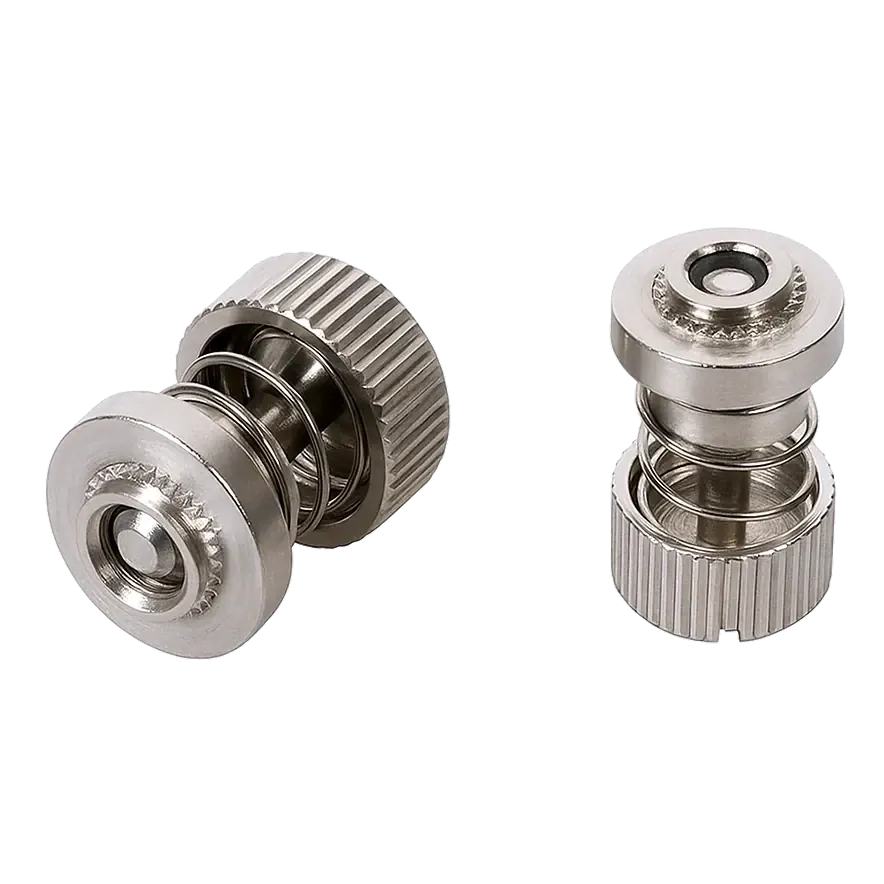

Винт подпружиненный запрессовочный панельный в исполнении PFS31, материал — нержавеющая сталь. Резьба M4×0,7.
Винт подпружиненный запрессовочный панельный в исполнении PFS31, материал — нержавеющая сталь. Резьба M4×0,7. Из размерной таблицы: мин. толщина листа — 1,0; отв. в листе — 6,4.
Позиция семейства «Винт подпружиненный запрессовочный панельный PF31/PFS31» — раздел «Запрессовочный крепёж», подраздел «Винты запрессовочные». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Невыпадающие винты берут туда, где панель снимают регулярно: обычный винт в таком узле рано или поздно теряется, а его отсутствие замечают уже по разболтанной панели. Подбирается по толщине панели и требуемому ходу.
| Код шпильки | 30 |
|---|---|
| A (шпилька) макс. | 0,97 |
| Мин. толщина листа | 1,0 |
| Отв. в листе +0,08 | 6,4 |
| C макс. | 6,38 |
| E ±0,25 | 11,9 |
| G ±0,4 | 7,62 |
| H ±0,13 | 5,26 |
| T1 ном. | 8,38 |
| T2 ном. | 15,24 |
| Мин. расст. до края | 7,37 |
Все размеры указаны в миллиметрах. Исполнения: PF31 / PF32 — сталь, PFS31 / PFS32 — нержавеющая сталь. Индекс 31 и 32 отличается длиной шпильки A и минимальной толщиной листа; литера A в обозначении — увеличенный диаметр отверстия. Полный размерный ряд и другие исполнения — на странице «Винт подпружиненный запрессовочный панельный PF31/PFS31».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.

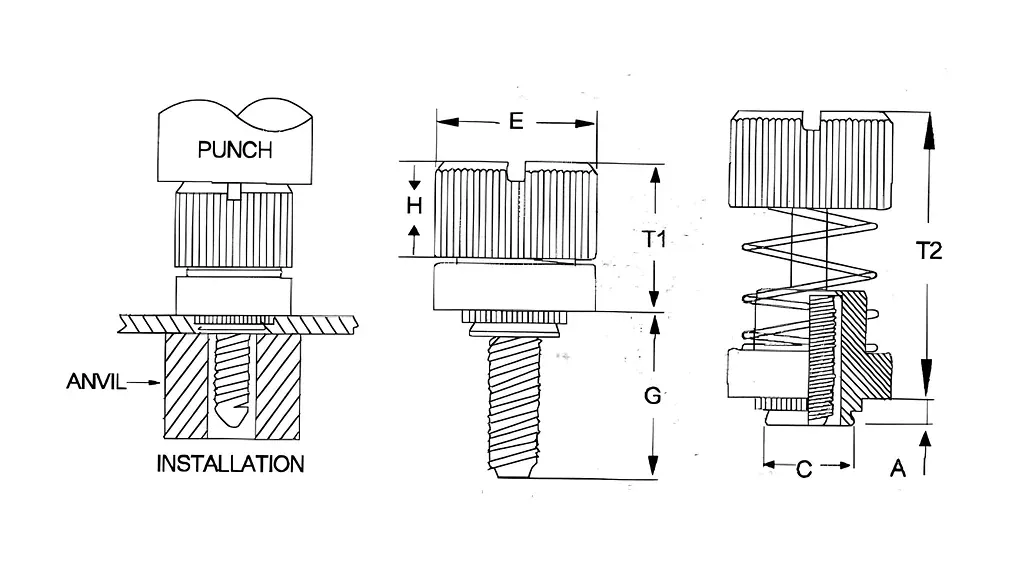

Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Все исполнения и весь размерный ряд — на странице семейства «Винт подпружиненный запрессовочный панельный PF31/PFS31».
Под эту позицию в листе готовят отверстие ⌀ 6,4 мм — диаметр под запрессовку, а не под резьбу: накатка должна выдавить материал листа, поэтому отверстие делают точно по таблице. Минимальная толщина металла — 1,0 мм: в более тонком листе запрессовка не держит, материала не хватает заполнить накатку. От оси до края листа оставляют не меньше 7,37 мм — ближе край выдавливает при запрессовке. От остальных позиций ряда эта отличается величинами: C макс. — 6,38, E ±0,25 — 11,9, H ±0,13 — 5,26, T1 ном. — 8,38; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
| Позиция | Отв. в листе +0,08 | C макс. | E ±0,25 | H ±0,13 |
|---|---|---|---|---|
| эта страница | 6,4 | 6,38 | 11,9 | 5,26 |
| Винт подпружиненный запрессовочный панельный PFS31 M3×0,5 | 5,5 | 5,4 | 10,2 | 5,13 |
| Винт подпружиненный запрессовочный панельный PFS31 M5×0,8 | 8,0 | 7,98 | 13,5 | 5,59 |
Ближайшие позиции ряда — показаны только те величины, которыми они отличаются от этой страницы. Весь ряд — по ссылкам вверху страницы.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Это самый ходовой диапазон в приборостроении и машиностроении: крышки и панели, кронштейны, электротехнические шкафы, корпуса насосов и редукторов, оснастка. Размер уже держит заметную нагрузку, но ещё не требует специального инструмента для монтажа.
На таких диаметрах обычно и начинается многократная сборка-разборка узла — именно ради неё резьбовую вставку и ставят вместо резьбы прямо в пластике или тонком листе.
Следующий типоразмер M5 даёт расчётную площадь сечения 14,2 мм² — это в 1,62 раза больше, чем у M4. Если по расчёту M4 впритык, переход на M5 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M3.5 — 6,78 мм², то есть M4 несёт в 1,29 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Винт подпружиненный запрессовочный панельный в исполнении PFS31, материал — нержавеющая сталь. Резьба M4×0,7. Из размерной таблицы: мин. толщина листа — 1,0; отв. в листе — 6,4. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Винт подпружиненный запрессовочный панельный PF31/PFS31», раздел «Запрессовочный крепёж», подраздел «Винты запрессовочные». Исполнение PFS31 отличается от соседних материалом (нержавеющая сталь), типоразмер — резьба M4×0,7. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
