Резьбовая вставка DIN 16903 форма C представляет собой шестигранную закладную втулку со сквозным внутренним отверстием и опорным буртом, предназначенную для создания прочной резьбы в пластиковых деталях, изготавливаемых методом литья под давлением. Вставка устанавливается в пресс-форму до подачи расплава, благодаря чему после формования образуется монолитное и долговечное соединение без дополнительной механической обработки.
Шестигранная наружная форма обеспечивает надёжное сцепление с пластиком и предотвращает проворачивание втулки при воздействии крутящих и вибрационных нагрузок. Опорный выступ облегчает точное позиционирование элемента в форме и предотвращает его смещение во время процесса литья.
Закладные резьбовые втулки DIN 16903 форма C используются при производстве пластиковых, металлических и композитных изделий, где требуется надёжное и долговечное резьбовое соединение. Они широко применяются в электротехнической продукции, корпусах электронных устройств, промышленном оборудовании и бытовой технике. Также используются в медицинских приборах, офисной технике и банковских терминалах, автомобильных узлах (двигатели, трансмиссии), аэрокосмической и военной технике, а также в различных направляющих и конструкционных элементах, где требуется высокая стабильность резьбового соединения.
Резьбовая вставка DIN 16903 — обеспечивает прочное и стабильное резьбовое соединение в литых пластиковых деталях благодаря шестигранной форме и надёжному сцеплению с материалом. Форма C — с опорным буртом, облегчает установку и фиксирует положение втулки в пресс-форме.
Материал и покрытие подбираем под задачу: латунь, автоматная сталь, нержавеющая сталь.

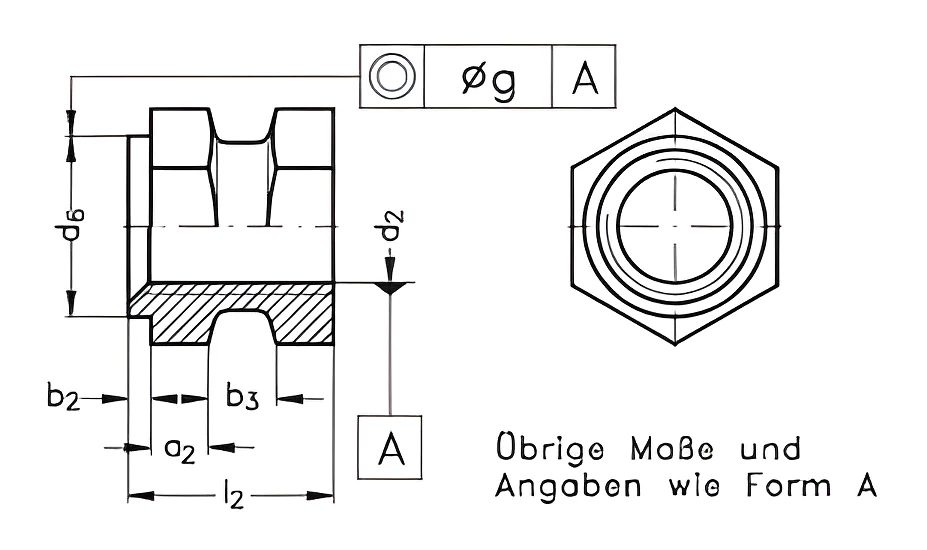

| Диаметр резьбы d1 (6H) | a2 | b2 | b3 | d2 H11 | d6 h11 | g | l2 h12 | r ≈ | s | e ≈ |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 1.2 | 1.0 | 1.2 | 2.5 | 4.2 | 0.1 | 4.5 | 0.3 | 5.0 | 5.8 |
| M3.5 | 1.6 | 1.0 | 1.4 | 2.9 | 5.0 | 0.1 | 5.5 | 0.3 | 5.5 | 6.35 |
| M4 | 1.8 | 1.0 | 1.4 | 3.3 | 5.5 | 0.1 | 6.0 | 0.4 | 6.0 | 6.9 |
| M5 | 2.0 | 1.0 | 2.5 | 4.2 | 7.0 | 0.1 | 7.5 | 0.6 | 7.0 | 8.1 |
| M6 | 2.5 | 1.0 | 3.0 | 5.0 | 8.0 | 0.16 | 9.0 | 0.6 | 9.0 | 10.4 |
| M8 | 4.0 | 1.0 | 4.0 | 6.8 | 10.0 | 0.16 | 12.0 | 0.6 | 11.0 | 12.7 |
| M10 | 4.0 | 1.0 | 6.0 | 8.5 | 12.5 | 0.2 | 15.0 | 0.6 | 14.0 | 16.2 |
| M12 | 5.0 | 1.0 | 7.0 | 10.3 | 16.0 | 0.2 | 17.0 | 0.6 | 19.0 | 21.9 |
Все размеры указаны в миллиметрах.
Цены на сайте не публикуем: стоимость зависит от материала, покрытия и объёма партии. Напишите или позвоните — подберём исполнение, рассчитаем партию и сроки. Работаем только оптом, минимальный заказ — 10 000 ₽.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.

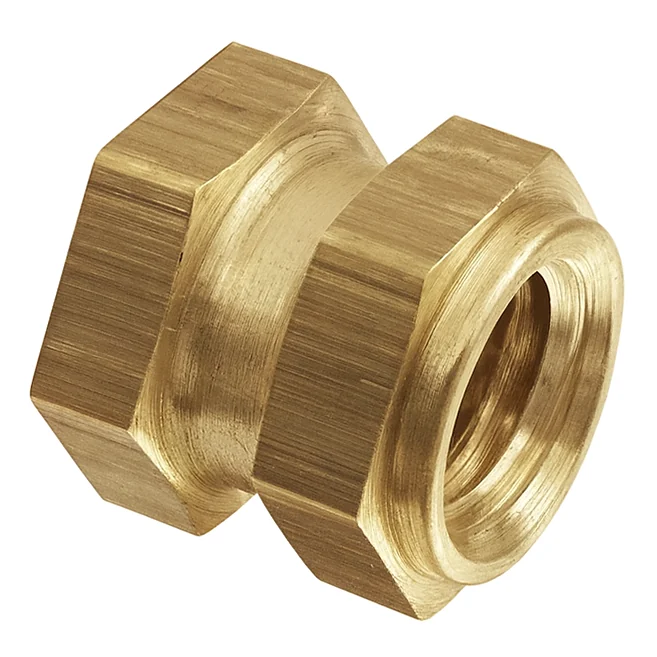

Вставка резьбовая DIN 16903 форма C M3.5 — закладная резьбовая вставка с шестигранным профилем и опорным буртом для создания прочной метрической резьбы M3.5 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M3.5 по DIN 16903 форма C: a2 — 1.6 мм, b2 — 1.0 мм, b3 — 1.4 мм, d2 H11 — 2.9 мм, d6 h11 — 5.0 мм, g — 0.1 мм, l2 h12 — 5.5 мм, r ≈ — 0.3 мм, s — 5.5 мм, e ≈ — 6.35 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M3, M4, M5, M6, M8, M10, M12. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
