Резьбовая вставка DIN 16903 форма E — шестигранная закладная втулка с глухим внутренним отверстием. Глухое дно защищает резьбу: расплав не попадает в неё при формовании, а с лицевой стороны детали не видно сквозного канала. Вставка закладывается в пресс-форму до подачи расплава и после формования образует монолитное соединение без дополнительной механической обработки.
Шестигранный наружный профиль удерживает втулку от проворачивания за счёт самой формы, без дополнительной накатки, а закрытое дно исключает попадание пластика в резьбу и её загрязнение при монтаже.
Закладные резьбовые вставки DIN 16903 форма E применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.
Резьбовая вставка DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжную фиксацию благодаря шестигранной форме. Форма E — оснащена глухим отверстием для защиты резьбы и применяется в электронике, технике и промышленном оборудовании.
Материал и покрытие подбираем под задачу: латунь, автоматная сталь, нержавеющая сталь.

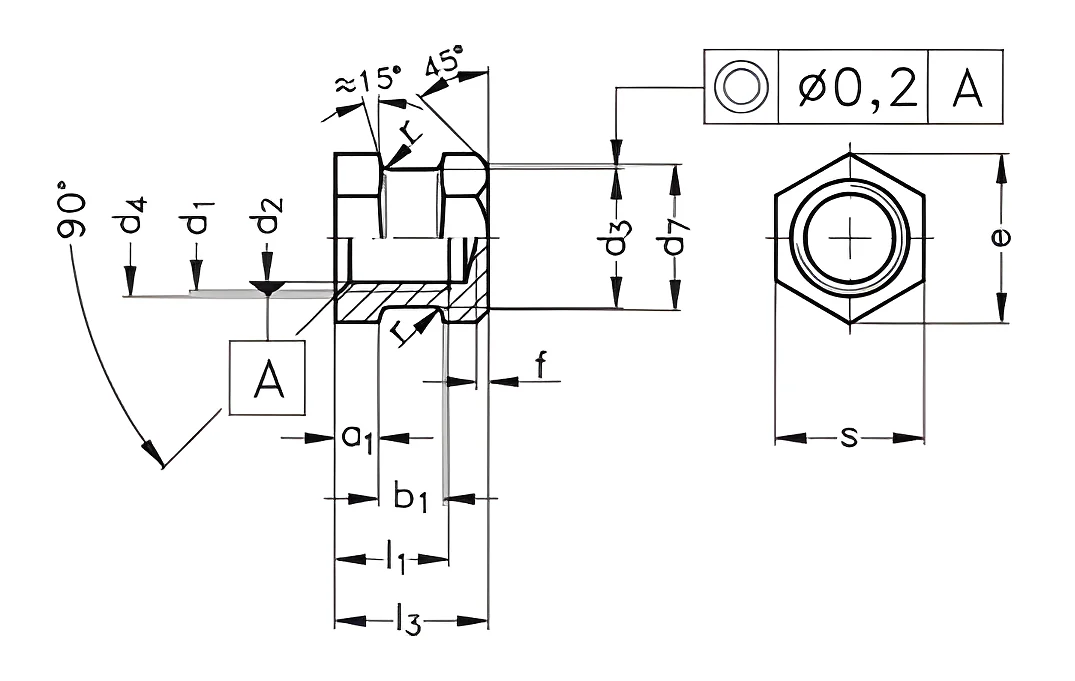

| Диаметр резьбы d1 (6H) | a1 | b1 | f +0,2 | d2 H12 | d3 h12 | d4 | d7 | l1 h14 | l3 h12 | r | s | e |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 1.2 | 1.5 | 0.32 | 2.5 | 3.8 | 3.4 | 4.2 | 3.0 | 3.8 | 0.3 | 5.0 | 5.8 |
| M3.5 | 1.4 | 1.8 | 0.5 | 2.9 | 4.5 | 4.0 | 5.5 | 3.5 | 4.5 | 0.3 | 5.5 | 6.35 |
| M4 | 1.4 | 2.2 | 0.5 | 3.3 | 5.0 | 4.5 | 6.0 | 4.0 | 5.0 | 0.4 | 6.0 | 6.9 |
| M5 | 1.5 | 2.5 | 0.5 | 4.2 | 6.4 | 5.5 | 7.0 | 5.0 | 6.0 | 0.6 | 7.0 | 8.1 |
| M6 | 1.8 | 3.2 | 0.5 | 5.0 | 7.4 | 6.8 | 9.0 | 6.0 | 7.0 | 0.6 | 9.0 | 10.4 |
| M8 | 2.5 | 3.8 | 0.8 | 6.8 | 10.4 | 8.8 | 11.0 | 8.0 | 9.5 | 0.6 | 11.0 | 12.7 |
| M10 | 3.0 | 4.5 | 0.8 | 8.5 | 13.0 | 11.0 | 14.0 | 10.0 | 11.5 | 0.6 | 14.0 | 16.2 |
| M12 | 3.5 | 5.5 | 0.8 | 10.3 | 17.0 | 13.0 | 19.0 | 11.0 | 13.5 | 0.6 | 19.0 | 21.9 |
Все размеры указаны в миллиметрах.
Цены на сайте не публикуем: стоимость зависит от материала, покрытия и объёма партии. Напишите или позвоните — подберём исполнение, рассчитаем партию и сроки. Работаем только оптом, минимальный заказ — 10 000 ₽.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Диапазон силовых соединений: рамы и станины, приводы, транспортная техника, гидравлика и пневматика, тяжёлое оснащение. Здесь узел работает уже на серьёзных нагрузках, и цена ошибки в креплении заметно выше.
На этих размерах критична глубина установки: держащая способность растёт вместе с длиной свинчивания, поэтому короткое исполнение в тонкой стенке не заменяет длинное.
Следующий типоразмер M12 даёт расчётную площадь сечения 84,3 мм² — это в 1,45 раза больше, чем у M10. Если по расчёту M10 впритык, переход на M12 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M8 — 36,6 мм², то есть M10 несёт в 1,58 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.

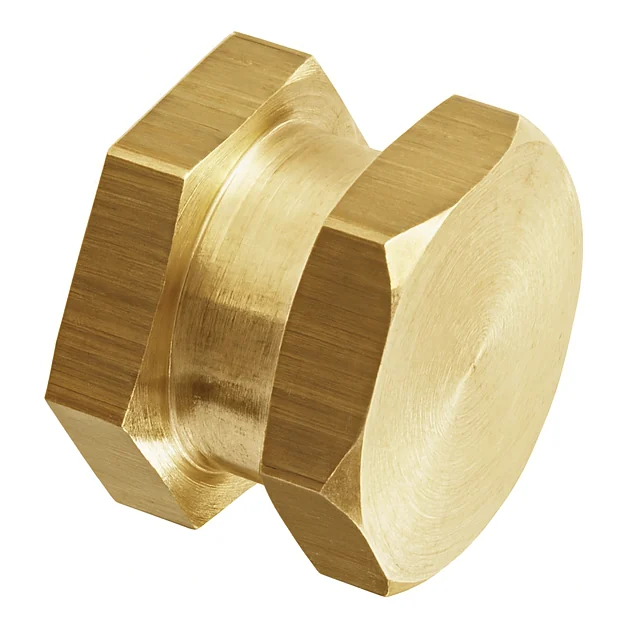

Вставка резьбовая DIN 16903 форма E M10 — закладная резьбовая вставка с шестигранным профилем и глухим отверстием для создания прочной метрической резьбы M10 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M10 по DIN 16903 форма E: a1 — 3.0 мм, b1 — 4.5 мм, f +0,2 — 0.8 мм, d2 H12 — 8.5 мм, d3 h12 — 13.0 мм, d4 — 11.0 мм, d7 — 14.0 мм, l1 h14 — 10.0 мм, l3 h12 — 11.5 мм, r — 0.6 мм, s — 14.0 мм, e — 16.2 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M3, M3.5, M4, M5, M6, M8, M12. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
