Резьбовая вставка DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжную фиксацию благодаря продольным насечкам. Форма H — оснащена упорным выступом и глухим отверстием для защиты резьбы, применяется в электронике, технике и промышленном оборудовании. Типоразмер M2.5.

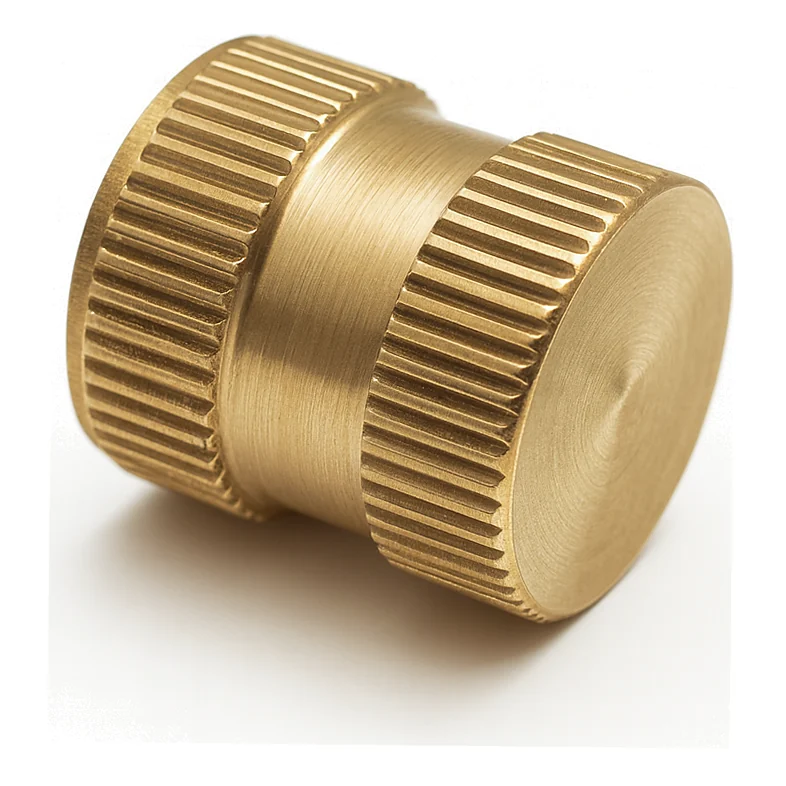

Вставка резьбовая DIN 16903 форма H — закладная резьбовая втулка с продольными насечками и глухим внутренним отверстием, с упорным буртом. Вставка закладывается в пресс-форму до подачи расплава: после формования она оказывается замоноличена в детали и даёт металлическую резьбу без дополнительной механической обработки.
Продольные насечки врезаются в материал и препятствуют проворачиванию втулки под нагрузкой. Закрытое дно не даёт расплаву попасть в резьбу и защищает её от загрязнения. Упорный бурт фиксирует втулку по высоте и не даёт ей сместиться при заливке.
Резьбовые вставки DIN 16903 форма H применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.

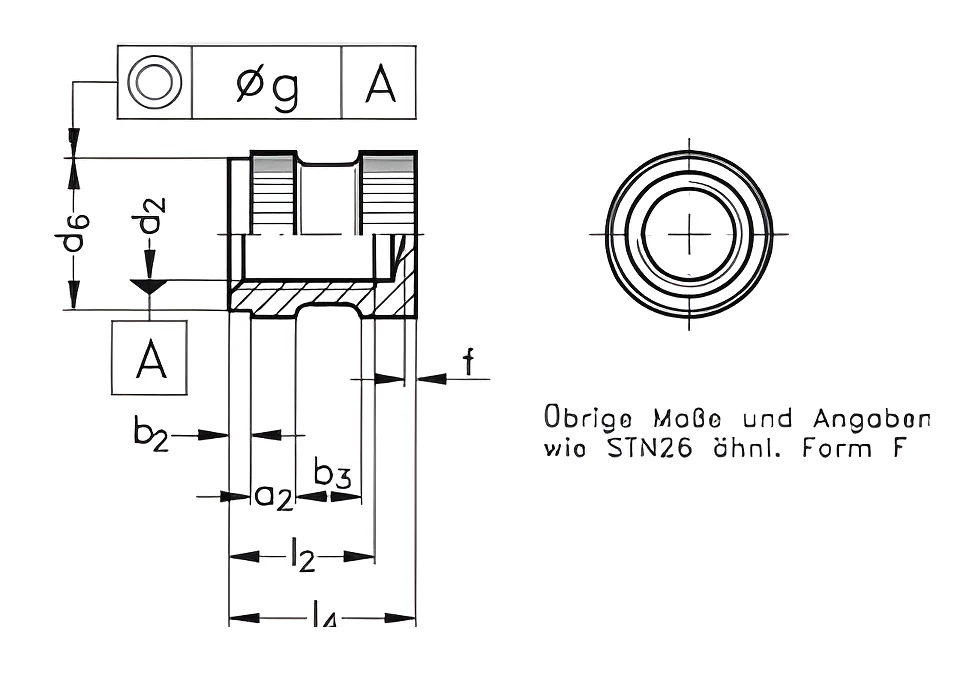

3D-модель по размерам из таблицы. Резьба и накатка показаны условно.
| Диаметр резьбы d1 (6H) | a2 | b2 | b3 | f +0,2 | d2 H12 | d5 | d6 h11 | g | l2 h14 | l4 h12 | r | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 1,0 | 0,8 | 1,5 | 0,32 | 1,6 | 3,5 | 3,5 | 0,1 | 3,5 | 4,3 | 0,3 | 0,5 |
| M2.5 | 1,2 | 0,8 | 1,6 | 0,32 | 2,05 | 3,8 | 3,8 | 0,1 | 4,0 | 4,8 | 0,3 | 0,5 |
| M3 | 1,2 | 1,0 | 1,8 | 0,32 | 2,5 | 4,2 | 4,2 | 0,1 | 4,5 | 5,3 | 0,3 | 0,5 |
| M3.5 | 1,5 | 1,0 | 2,2 | 0,5 | 2,9 | 5,0 | 5,0 | 0,1 | 5,5 | 6,5 | 0,3 | 0,5 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Диаметр корпуса d₂ — 2,05 мм.
От остальных позиций ряда эта отличается величинами: Резьба (диаметр d1, 6H) — M2.5, a2 — 1,2, b2 — 0,8, b3 — 1,6; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Точное отверстие под установку зависит от способа монтажа и марки пластика — разбор в статье о стандарте DIN 16903. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4), отверстие под нарезание — диаметр минус шаг.
Шаг, класс точности и обозначение метрической резьбы — в статье →
