Резьбовая вставка по типу DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжную фиксацию благодаря шестигранной форме. Форма L — оснащена упорным выступом и глухим отверстием для защиты резьбы, применяется в электронике, технике и промышленном оборудовании. Типоразмер M12.

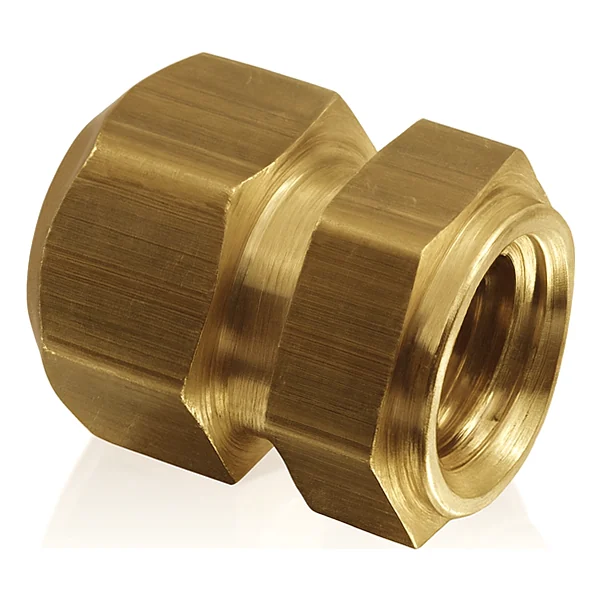

Вставка резьбовая по типу DIN 16903 форма L — закладная резьбовая втулка с шестигранным наружным профилем и глухим внутренним отверстием, с упорным буртом. Вставка закладывается в пресс-форму до подачи расплава: после формования она оказывается замоноличена в детали и даёт металлическую резьбу без дополнительной механической обработки.
Формы L в самом стандарте DIN 16903 нет: это распространённое заводское исполнение по типу формы R. Размеры — в таблице ниже.
Шестигранный наружный профиль удерживает втулку от проворачивания самой геометрией, без накатки. Закрытое дно не даёт расплаву попасть в резьбу и защищает её от загрязнения. Упорный бурт фиксирует втулку по высоте и не даёт ей сместиться при заливке.
Резьбовые вставки по типу DIN 16903 форма L применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.
3D-модель по размерам из таблицы. Резьба и накатка показаны условно.

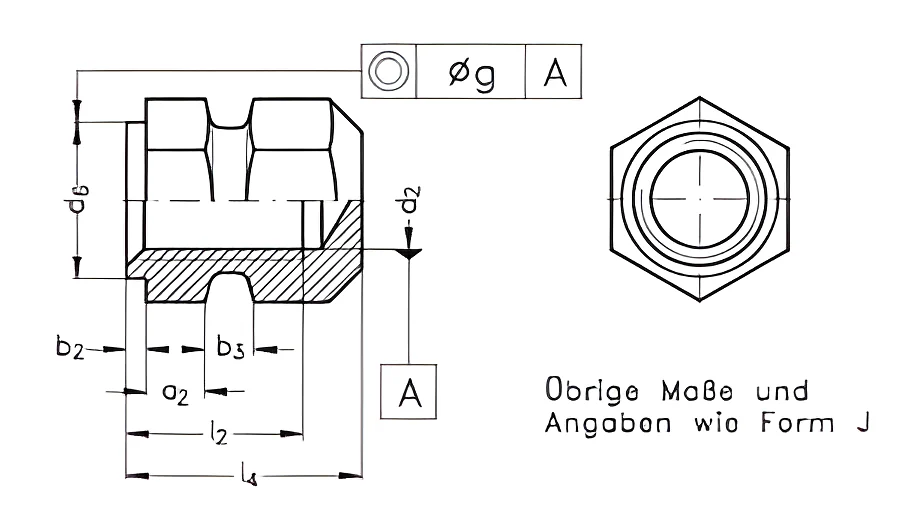

| Диаметр резьбы d1 (6H) | a2 | b2 | b3 | d2 H12 | d6 h11 | l2 h14 | l4 h12 | s | e ≈ | g | r ≈ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M8 | 4,2 | 1,0 | 3,0 | 6,8 | 10,0 | 12,0 | 16,0 | 11,0 | 12,7 | 0,16 | 0,6 |
| M10 | 5,5 | 1,0 | 3,5 | 8,5 | 12,5 | 15,0 | 19,2 | 14,0 | 16,2 | 0,2 | 0,6 |
| M12 | 6,5 | 1,0 | 4,0 | 10,3 | 16,0 | 18,0 | 23,0 | 19,0 | 21,9 | 0,2 | 0,6 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Диаметр корпуса d₂ — 10,3 мм.
От остальных позиций ряда эта отличается величинами: Резьба (диаметр d1, 6H) — M12, a2 — 6,5, b3 — 4,0, d6 h11 — 16,0; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Точное отверстие под установку зависит от способа монтажа и марки пластика — разбор в статье о стандарте DIN 16903. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4), отверстие под нарезание — диаметр минус шаг.
Шаг, класс точности и обозначение метрической резьбы — в статье →
Настоящие отзывы с Яндекс Карт — читать все и оставить свой.
Командор Крепёж — лучшие. Спокойно договорились о сроках с менеджером, подписали нужные документы. Товар приехал вовремя. Действиетльно советую 🤝🏼
все быстро и качественно! можете смело обращаться
Доставка пришла точно в оговоренные сроки, товар без дефектов. Было приятно сотрудничать, получили в моем лице постоянного покупателя.
Приобретали вставки резьбовые в Командор-Крепеж — качество приятно порадовало. Металл прочный, геометрия точная. Заказ привезли в короткие сроки , что очень порадовало. Рекомендую к покупке!
Хороший выбор крепежа и адекватные цены. Заказ обработали быстро, товар пришёл без задержек и полностью соответствует заявленным характеристикам. Надёжный поставщик, рекомендую.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Винт и шайбы под резьбу M12 — добавьте в ту же заявку, чтобы получить узел целиком.
Вставка резьбовая по типу DIN 16903 форма L M12 — закладная резьбовая вставка с шестигранным наружным профилем и глухим внутренним отверстием, с упорным буртом для создания прочной метрической резьбы M12 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом из Санкт-Петербурга, доставка по России и странам СНГ.
Размеры M12 по типу DIN 16903 форма L: a2 — 6,5 мм, b2 — 1,0 мм, b3 — 4,0 мм, d2 H12 — 10,3 мм, d6 h11 — 16,0 мм, l2 h14 — 18,0 мм, l4 h12 — 23,0 мм, s — 19,0 мм, e ≈ — 21,9 мм, g — 0,2 мм, r ≈ — 0,6 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M4, M5, M6, M8, M10. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
