Вставка резьбовая DIN 16903 форма Q — закладная резьбовая втулка с продольными насечками и глухим внутренним отверстием. Вставка закладывается в пресс-форму до подачи расплава: после формования она оказывается замоноличена в детали и даёт металлическую резьбу без дополнительной механической обработки.
Продольные насечки врезаются в материал и препятствуют проворачиванию втулки под нагрузкой. Закрытое дно не даёт расплаву попасть в резьбу и защищает её от загрязнения.
Резьбовые вставки DIN 16903 форма Q применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.
Резьбовая вставка DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжную фиксацию благодаря продольным насечкам. Форма Q — имеет глухое отверстие для защиты резьбы и применяется в электронике, технике и промышленном оборудовании.
Материал и покрытие подбираем под задачу: латунь, автоматная сталь, нержавеющая сталь.

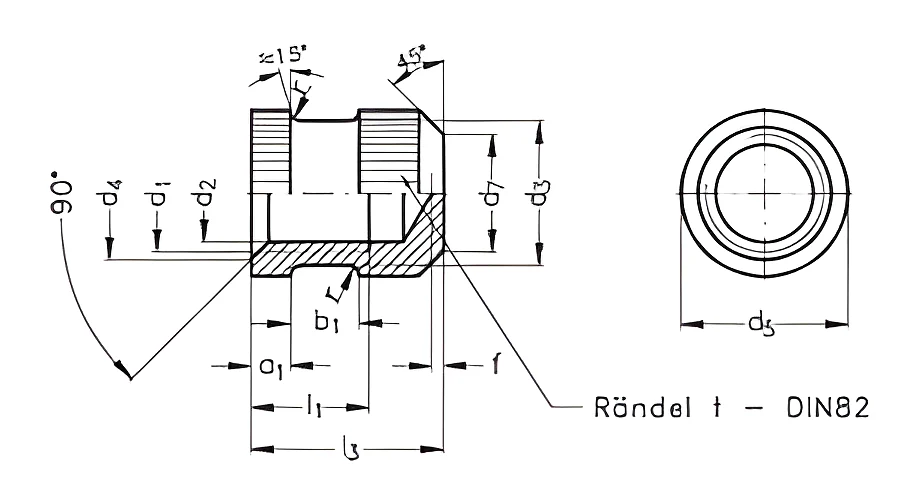

| Диаметр резьбы d1 (6H) | a1 | b1 | d2 H11 | d3 h12 | d4 | d5 | d7 | f +0,2 | l1 h14 | l3 h12 | r ≈ | t ≈ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 1.0 | 1.2 | 1.6 | 3.2 | 2.7 | 3.5 | 2.5 | 0.4 | 2.3 | 4.0 | 0.3 | 0.5 |
| M2.5 | 1.2 | 1.5 | 2.05 | 3.4 | 3.0 | 3.8 | 2.5 | 0.4 | 2.6 | 4.6 | 0.3 | 0.5 |
| M3 | 1.4 | 1.8 | 2.5 | 3.8 | 3.4 | 4.2 | 2.8 | 0.5 | 3.0 | 5.5 | 0.3 | 0.5 |
| M3.5 | 1.5 | 1.8 | 2.9 | 4.5 | 4.0 | 5.0 | 3.5 | 0.5 | 3.5 | 6.0 | 0.3 | 0.5 |
| M4 | 1.5 | 2.5 | 3.3 | 5.0 | 4.5 | 5.5 | 4.0 | 0.5 | 4.0 | 7.0 | 0.4 | 0.5 |
| M5 | 1.8 | 3.0 | 4.2 | 6.4 | 5.5 | 7.0 | 5.0 | 0.5 | 5.0 | 8.3 | 0.6 | 0.5 |
| M6 | 2.0 | 3.5 | 5.0 | 7.4 | 6.8 | 8.0 | 6.0 | 0.5 | 6.0 | 9.8 | 0.6 | 0.8 |
Все размеры указаны в миллиметрах.
Цены на сайте не публикуем: стоимость зависит от материала, покрытия и объёма партии. Напишите или позвоните — подберём исполнение, рассчитаем партию и сроки. Работаем только оптом, минимальный заказ — 10 000 ₽.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Мелкие типоразмеры ставят там, где стенка тонкая, а места под крепёж почти нет: корпуса приборов и датчиков, разъёмы, платы, пластиковая арматура, бытовая и офисная техника. Нагрузка на такой узел обычно небольшая, а главное требование — чтобы резьба в пластике не сорвалась после нескольких сборок-разборок.
Под этот размер отверстие в детали получается небольшим, поэтому важно выдержать соосность при установке: перекос на мелком диаметре сильнее сказывается на держащей способности, чем на крупном.
Следующий типоразмер M2.5 даёт расчётную площадь сечения 3,39 мм² — это в 1,64 раза больше, чем у M2. Если по расчёту M2 впритык, переход на M2.5 обычно дешевле, чем переделка узла под две точки крепления.
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.

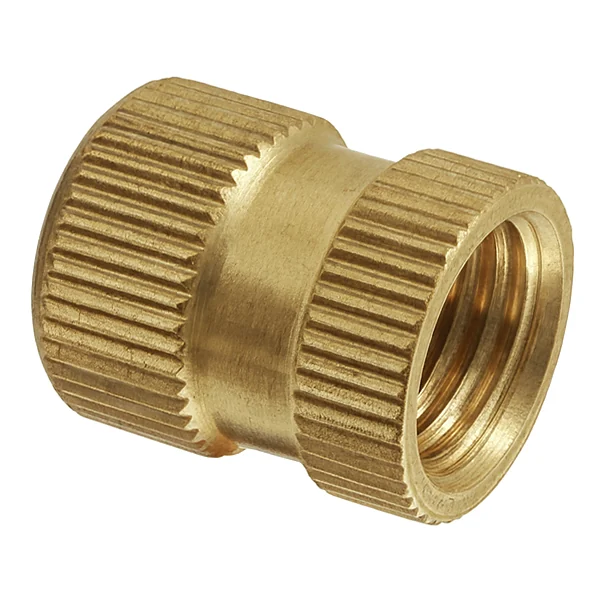

Вставка резьбовая DIN 16903 форма Q M2 — закладная резьбовая вставка с продольными насечками и глухим внутренним отверстием для создания прочной метрической резьбы M2 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M2 по DIN 16903 форма Q: a1 — 1.0 мм, b1 — 1.2 мм, d2 H11 — 1.6 мм, d3 h12 — 3.2 мм, d4 — 2.7 мм, d5 — 3.5 мм, d7 — 2.5 мм, f +0,2 — 0.4 мм, l1 h14 — 2.3 мм, l3 h12 — 4.0 мм, r ≈ — 0.3 мм, t ≈ — 0.5 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2.5, M3, M3.5, M4, M5, M6. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
