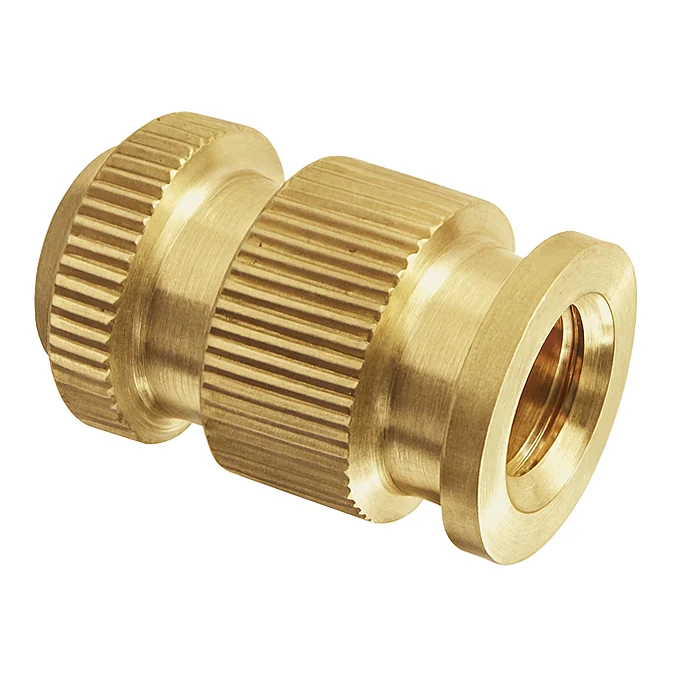

Резьбовая вставка DIN 16903 — обеспечивает прочное резьбовое соединение в литых пластиковых деталях и надёжную фиксацию благодаря продольным насечкам. Форма U — удлинённая, с глухим отверстием для защиты резьбы, применяется в электронике, технике и промышленном оборудовании. Типоразмер M16.
Вставка резьбовая DIN 16903 форма U — закладная резьбовая втулка с продольными насечками и глухим внутренним отверстием. Вставка закладывается в пресс-форму до подачи расплава: после формования она оказывается замоноличена в детали и даёт металлическую резьбу без дополнительной механической обработки.
Продольные насечки врезаются в материал и препятствуют проворачиванию втулки под нагрузкой. Закрытое дно не даёт расплаву попасть в резьбу и защищает её от загрязнения.
Резьбовые вставки DIN 16903 форма U применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.

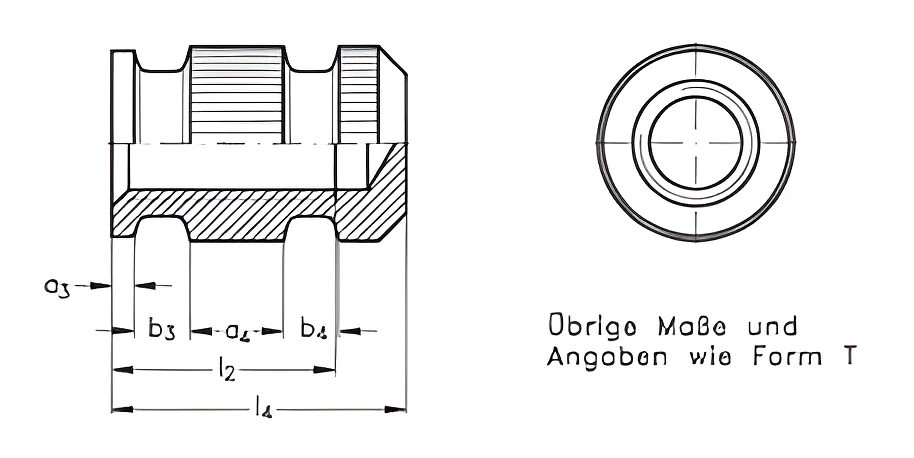

3D-модель по размерам из таблицы. Резьба и накатка показаны условно.
| Диаметр резьбы d1 (6H) | a3 | a4 | b3 | b4 | d2 H11 | d3 h12 | d4 | d5 | d6 h11 | d7 | f +0,2 | l2 h14 | l4 h12 | g | t ≈ | r ≈ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M10 | 1,5 | 8,0 | 5,0 | 5,0 | 8,5 | 13,0 | 11,0 | 15,0 | 15,0 | 12,0 | 0,8 | 20,0 | 25,0 | 0,2 | 0,6 | 0,6 |
| M12 | 2,0 | 10,0 | 6,0 | 6,0 | 10,3 | 15,7 | 13,0 | 18,0 | 18,0 | 15,0 | 1,0 | 24,0 | 29,8 | 0,2 | 0,8 | 0,6 |
| M16 | 3,0 | 11,0 | 8,0 | 8,0 | 14,1 | 21,0 | 17,5 | 24,0 | 24,0 | 19,0 | 1,2 | 32,0 | 39,5 | 0,2 | 0,8 | 0,8 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Наружный размер по накатке d₃ — 21,0 мм: именно он, а не резьба, определяет посадочное место в детали. Диаметр корпуса d₂ — 14,1 мм.
От остальных позиций ряда эта отличается величинами: Резьба (диаметр d1, 6H) — M16, a3 — 3,0, a4 — 11,0, b3 — 8,0; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Точное отверстие под установку зависит от способа монтажа и марки пластика — разбор в статье о стандарте DIN 16903. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4), отверстие под нарезание — диаметр минус шаг.
Шаг, класс точности и обозначение метрической резьбы — в статье →
Настоящие отзывы с Яндекс Карт — читать все и оставить свой.
Командор Крепёж — лучшие. Спокойно договорились о сроках с менеджером, подписали нужные документы. Товар приехал вовремя. Действиетльно советую 🤝🏼
все быстро и качественно! можете смело обращаться
Доставка пришла точно в оговоренные сроки, товар без дефектов. Было приятно сотрудничать, получили в моем лице постоянного покупателя.
Приобретали вставки резьбовые в Командор-Крепеж — качество приятно порадовало. Металл прочный, геометрия точная. Заказ привезли в короткие сроки , что очень порадовало. Рекомендую к покупке!
Хороший выбор крепежа и адекватные цены. Заказ обработали быстро, товар пришёл без задержек и полностью соответствует заявленным характеристикам. Надёжный поставщик, рекомендую.
M16 — крайний, самый крупный типоразмер ряда «Вставка резьбовая DIN 16903 форма U»: дальше он не продолжается, ряд идёт от M4. Размер редкий: в разделе «Резьбовые вставки и втулки» резьба M16 есть только у 4 исполнений из 35 — вот они все.
Список собран по страницам самого каталога: здесь только те исполнения, у которых этот размер действительно есть. Чем они отличаются друг от друга — в описании на каждой странице.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Винт и шайбы под резьбу M16 — добавьте в ту же заявку, чтобы получить узел целиком.
Вставка резьбовая DIN 16903 форма U M16 — закладная резьбовая вставка с продольными насечками и глухим внутренним отверстием для создания прочной метрической резьбы M16 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом из Санкт-Петербурга, доставка по России и странам СНГ.
Размеры M16 по DIN 16903 форма U: a3 — 3,0 мм, a4 — 11,0 мм, b3 — 8,0 мм, b4 — 8,0 мм, d2 H11 — 14,1 мм, d3 h12 — 21,0 мм, d4 — 17,5 мм, d5 — 24,0 мм, d6 h11 — 24,0 мм, d7 — 19,0 мм, f +0,2 — 1,2 мм, l2 h14 — 32,0 мм, l4 h12 — 39,5 мм, g — 0,2 мм, t ≈ — 0,8 мм, r ≈ — 0,8 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву. В спецификациях и заявках эту позицию записывают как DIN 16903 Form U-M16 — это то же самое изделие.
Другие размеры этого типоразмерного ряда: M4, M5, M6, M8, M10, M12. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
