Вставка резьбовая PRESLOK-C сквозная — закладная резьбовая втулка с диагональными засечками. Вставка монтируется холодной запрессовкой в готовую пластиковую деталь — без нагрева, оснастки и дополнительной обработки отверстия.
Диагональные засечки работают и на проворачивание, и на вырыв — сцепление в обе стороны.
Резьбовые вставки PRESLOK-C сквозная применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.
Резьбовые вставки PRESLOK-C — обеспечивают прочное соединение при холодной запрессовке в готовые пластиковые детали, надёжно фиксируясь благодаря диагональным засечкам и канавкам. PRESLOK-C — устанавливаются без нагрева и допобработки, подходят для электроники, техники и промышленного оборудования.
Материал и покрытие подбираем под задачу: латунь, автоматная сталь, нержавеющая сталь.

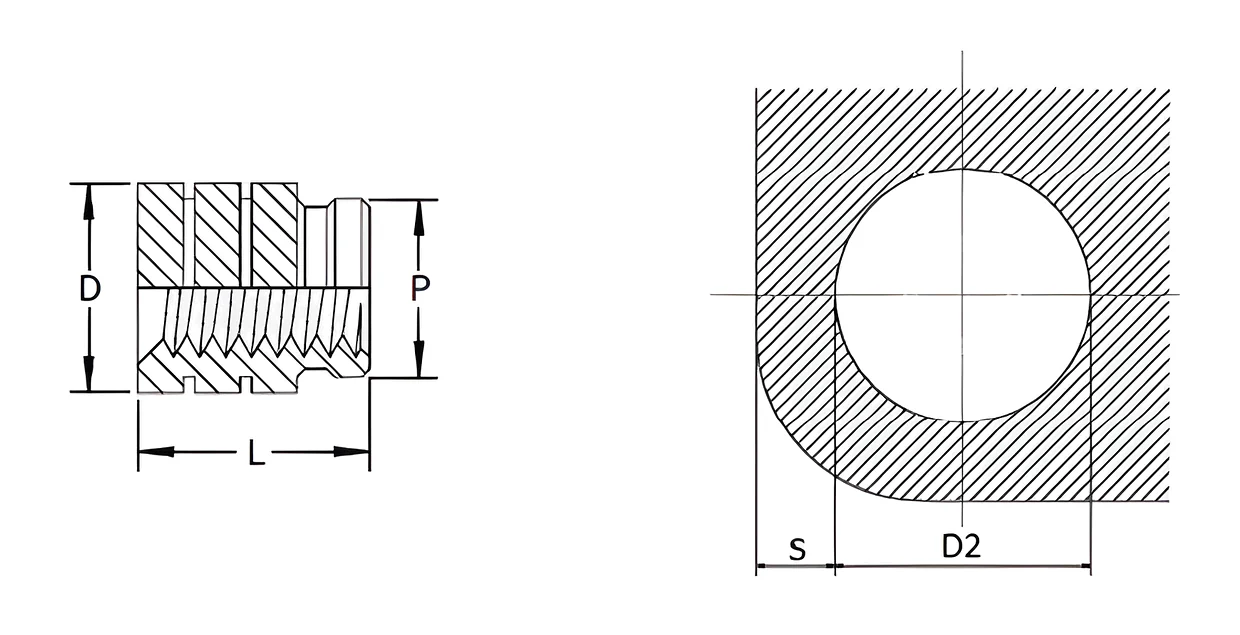

| Размер резьбы | D | L | P | S | D2 |
|---|---|---|---|---|---|
| M2 | 3,3 | 4,1 | 3,0 | 1,6 | 3,1 |
| M2.5 | 4,2 | 5,3 | 3,7 | 2,0 | 3,8 |
| M3 | 4,2 | 5,3 | 3,7 | 2,0 | 3,8 |
| M4 | 5,8 | 7,4 | 5,3 | 2,5 | 5,4 |
| M5 | 6,6 | 8,3 | 6,1 | 2,5 | 6,2 |
| M6 | 8,2 | 9,2 | 7,7 | 2,8 | 7,8 |
| M8 | 9,7 | 9,2 | 9,3 | 3,8 | 9,3 |
| M10 | 12,7 | 9,2 | 12,2 | 5,0 | 12,3 |
Все размеры указаны в миллиметрах.
Цены на сайте не публикуем: стоимость зависит от материала, покрытия и объёма партии. Напишите или позвоните — подберём исполнение, рассчитаем партию и сроки. Работаем только оптом, минимальный заказ — 10 000 ₽.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Мелкие типоразмеры ставят там, где стенка тонкая, а места под крепёж почти нет: корпуса приборов и датчиков, разъёмы, платы, пластиковая арматура, бытовая и офисная техника. Нагрузка на такой узел обычно небольшая, а главное требование — чтобы резьба в пластике не сорвалась после нескольких сборок-разборок.
Под этот размер отверстие в детали получается небольшим, поэтому важно выдержать соосность при установке: перекос на мелком диаметре сильнее сказывается на держащей способности, чем на крупном.
Следующий типоразмер M2.5 даёт расчётную площадь сечения 3,39 мм² — это в 1,64 раза больше, чем у M2. Если по расчёту M2 впритык, переход на M2.5 обычно дешевле, чем переделка узла под две точки крепления.
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.

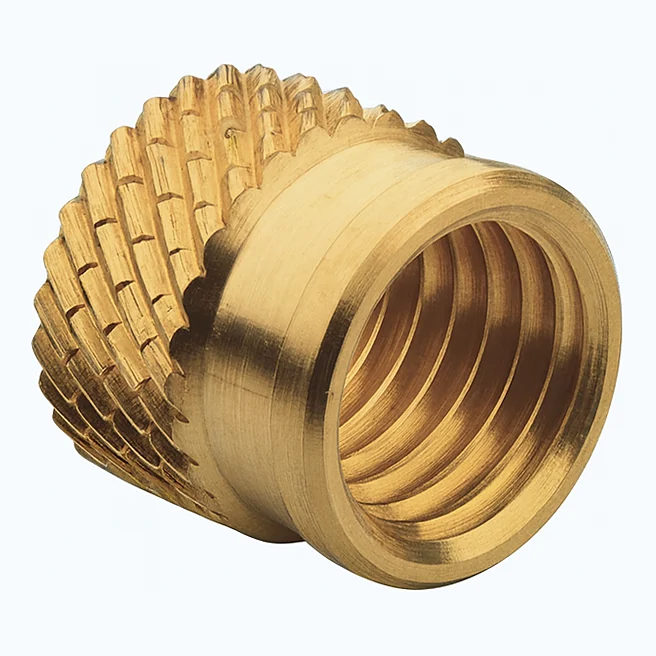

Вставка резьбовая PRESLOK-C сквозная M2 — закладная резьбовая вставка с диагональными засечками для создания прочной метрической резьбы M2 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M2 по PRESLOK-C сквозная: D — 3,3 мм, L — 4,1 мм, P — 3,0 мм, S — 1,6 мм, D2 — 3,1 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2.5, M3, M4, M5, M6, M8, M10. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
