Резьбовые вставки PRESLOK-F — обеспечивают прочное соединение при холодной запрессовке в готовые пластиковые детали, удерживаясь за счёт диагональных засечек и продольных канавок. PRESLOK-F — оснащены резьбовым штифтом для максимальной прочности и подходят для электроники, техники и промышленного оборудования. Типоразмер M3: длина 6-8-10-12-14-16-18-20-25 мм.
Вставка резьбовая PRESLOK-F закрытая — закладная резьбовая втулка с диагональными засечками, с бортиком. Вставка монтируется холодной запрессовкой в готовую пластиковую деталь — без нагрева, оснастки и дополнительной обработки отверстия.
Диагональные засечки работают и на проворачивание, и на вырыв — сцепление в обе стороны. Бортик обеспечивает точную посадку по глубине.
Резьбовые вставки PRESLOK-F закрытая применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.

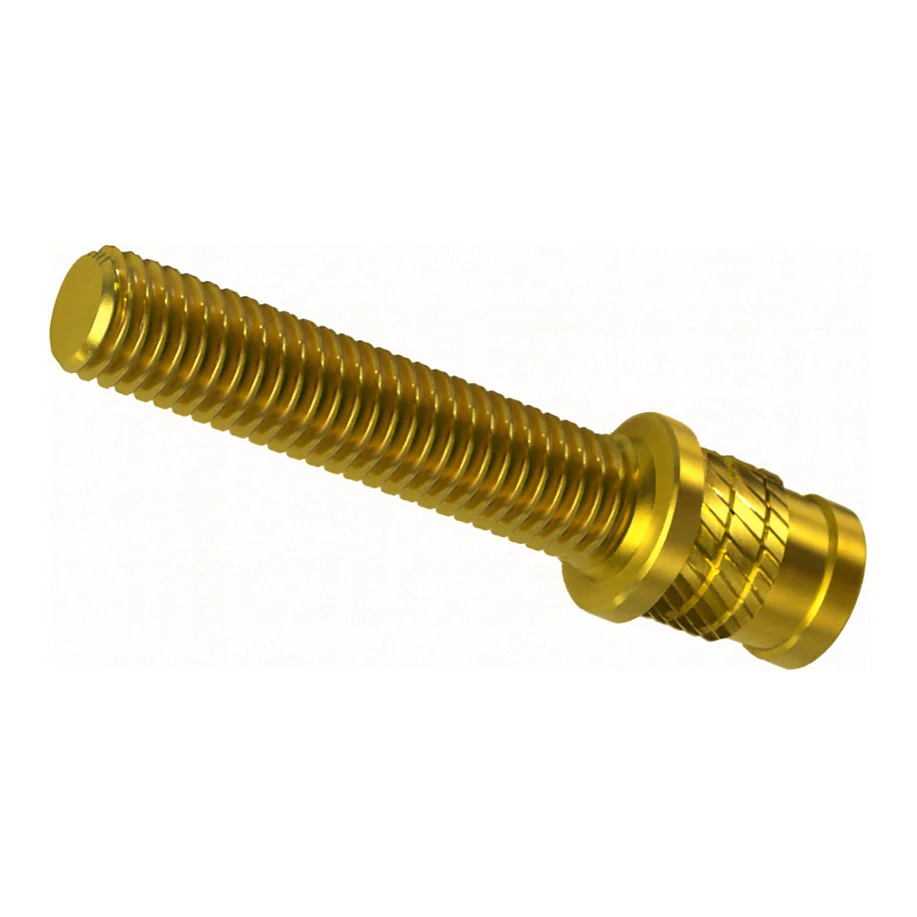

3D-модель по размерам из таблицы. Резьба и накатка показаны условно.

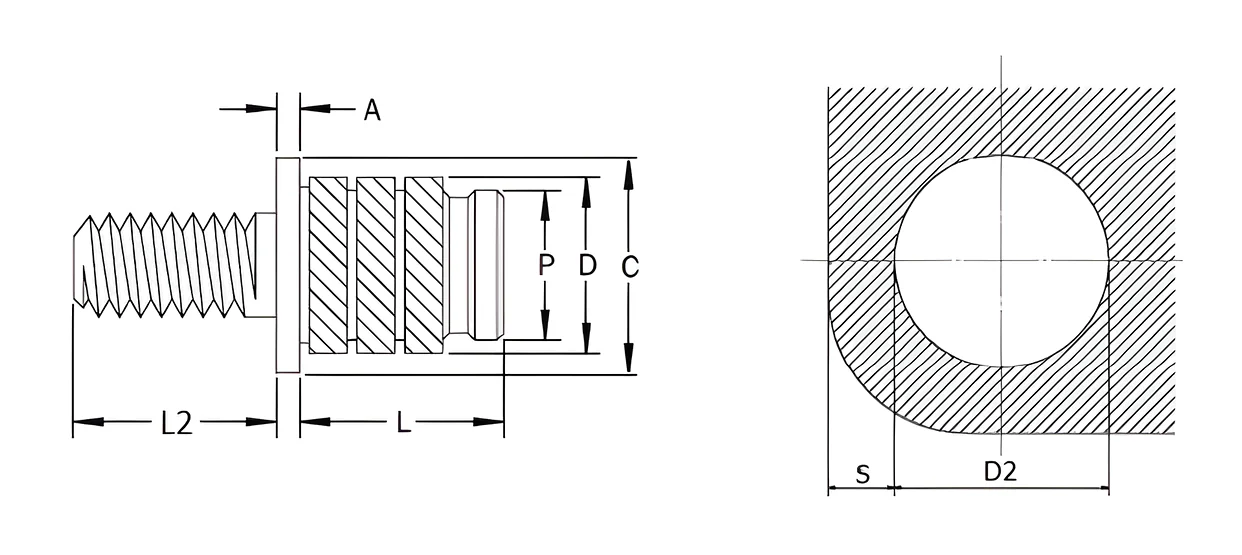

| Размер резьбы | D | L | L2 (длина штифта) | C | A | P | S | D2 |
|---|---|---|---|---|---|---|---|---|
| M2 | 3,35 | 4,0 | 6-8-10-12-14-16-18-20-25 | 4,8 | 0,6 | 3,0 | 1,6 | 3,1 |
| M2.5 | 4,2 | 5,3 | 6-8-10-12-14-16-18-20-25 | 5,5 | 0,6 | 3,7 | 2,0 | 3,8 |
| M3 | 4,2 | 5,3 | 6-8-10-12-14-16-18-20-25 | 5,5 | 0,6 | 3,7 | 2,0 | 3,8 |
| M3.5 | 5,0 | 6,3 | 6-8-10-12-14-16-18-20-25 | 6,3 | 0,8 | 4,5 | 2,5 | 4,6 |
| M4 | 5,8 | 7,4 | 6-8-10-12-14-16-18-20-25 | 7,1 | 0,8 | 5,3 | 2,5 | 5,4 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Показаны этот типоразмер и соседние; остальные размеры ряда — по ссылкам выше и в конце страницы.
Диаметр корпуса d₂ — 3,8 мм.
От остальных позиций ряда эта отличается величинами: Резьба (диаметр d1, 6H) — M3, D — 4,2, L — 5,3, C — 5,5; прочие размеры у ряда общие.
Величины взяты из таблицы характеристик этой же страницы. Точное отверстие под установку зависит от способа монтажа и марки пластика — разбор в статье о стандарте DIN 16903. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4), отверстие под нарезание — диаметр минус шаг.
Шаг, класс точности и обозначение метрической резьбы — в статье →
Настоящие отзывы с Яндекс Карт — читать все и оставить свой.
Командор Крепёж — лучшие. Спокойно договорились о сроках с менеджером, подписали нужные документы. Товар приехал вовремя. Действиетльно советую 🤝🏼
все быстро и качественно! можете смело обращаться
Доставка пришла точно в оговоренные сроки, товар без дефектов. Было приятно сотрудничать, получили в моем лице постоянного покупателя.
Приобретали вставки резьбовые в Командор-Крепеж — качество приятно порадовало. Металл прочный, геометрия точная. Заказ привезли в короткие сроки , что очень порадовало. Рекомендую к покупке!
Хороший выбор крепежа и адекватные цены. Заказ обработали быстро, товар пришёл без задержек и полностью соответствует заявленным характеристикам. Надёжный поставщик, рекомендую.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Винт и шайбы под резьбу M3 — добавьте в ту же заявку, чтобы получить узел целиком.
Вставка резьбовая PRESLOK-F закрытая M3 — закладная резьбовая вставка с диагональными засечками, с бортиком для создания прочной метрической резьбы M3 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом из Санкт-Петербурга, доставка по России и странам СНГ.
Размеры M3 по PRESLOK-F закрытая: D — 4,2 мм, L — 5,3 мм, L2 (длина штифта) — 6-8-10-12-14-16-18-20-25 мм, C — 5,5 мм, A — 0,6 мм, P — 3,7 мм, S — 2,0 мм, D2 — 3,8 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2, M2.5, M3.5, M4, M5, M6, M8. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
