Вставка резьбовая ULTRALOK-A сквозная — закладная резьбовая втулка с рёбрами и канавками. Вставка устанавливается термическим или ультразвуковым вплавлением в готовую пластиковую деталь: материал вокруг корпуса подплавляется и затекает в рифление, образуя прочное соединение.
Рёбра и канавки на корпусе дают сцепление сразу в двух направлениях — против проворачивания и против вырыва.
Резьбовые вставки ULTRALOK-A сквозная применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.
Резьбовые втулки ULTRALOK-A — обеспечивают прочное соединение в пластиковых деталях при термовплавлении или ультразвуковой установке, надёжно фиксируясь благодаря двойным рёбрам и канавкам. ULTRALOK-A — устанавливаются заподлицо и подходят для электроники, техники и промышленного оборудования.
Материал и покрытие подбираем под задачу: латунь, автоматная сталь, нержавеющая сталь.

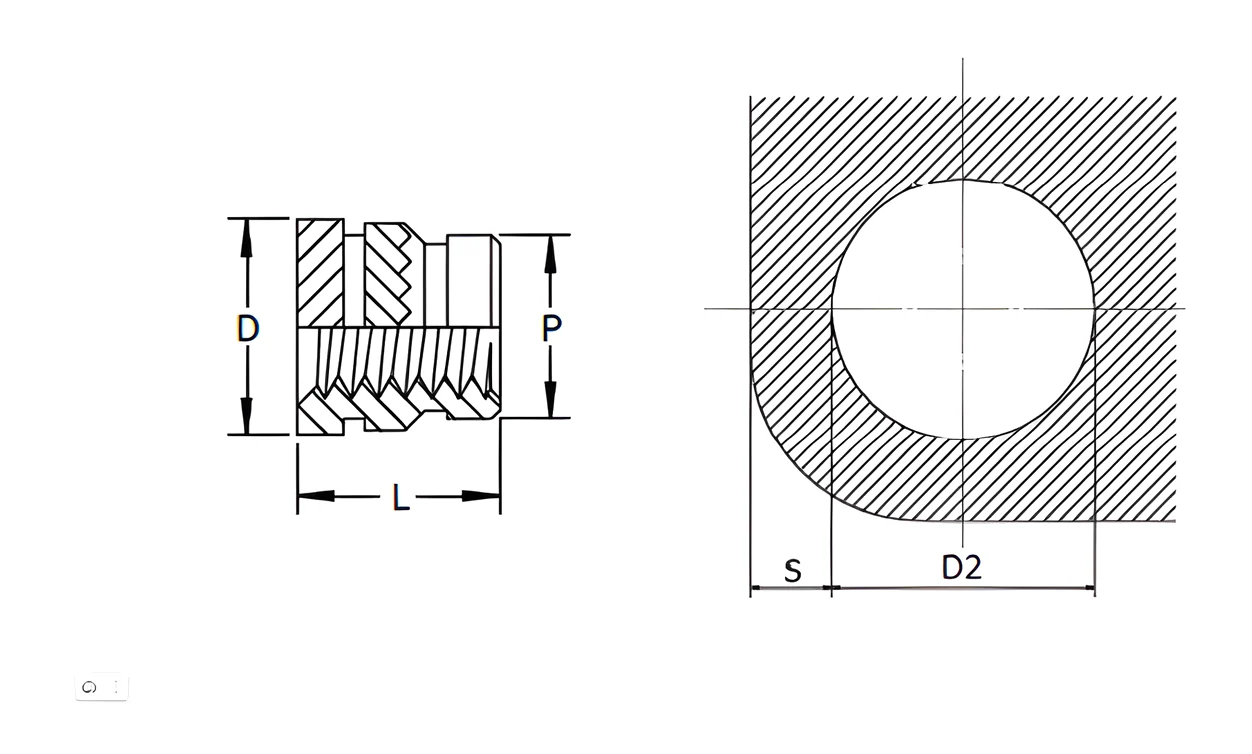

| Размер резьбы | D | L | P | S | D2 |
|---|---|---|---|---|---|
| M2 | 3,6 | 4,0 | 3,1 | 1,3 | 3,2 |
| M2.5 | 4,6 | 5,7 | 3,9 | 1,6 | 4,0 |
| M3 | 4,6 | 5,7 | 3,9 | 1,6 | 4,0 |
| M4 | 6,3 | 8,1 | 5,5 | 2,1 | 5,6 |
| M5 | 7,1 | 9,5 | 6,3 | 2,6 | 6,4 |
| M6 | 8,7 | 12,7 | 7,9 | 3,3 | 8,0 |
| M8 | 10,2 | 12,7 | 9,5 | 4,5 | 9,6 |
| M10 | 12,6 | 12,7 | 11,8 | 6,0 | 11,9 |
| M12 | 16,7 | 15,9 | 15,8 | 8,0 | 16,0 |
Все размеры указаны в миллиметрах.
Цены на сайте не публикуем: стоимость зависит от материала, покрытия и объёма партии. Напишите или позвоните — подберём исполнение, рассчитаем партию и сроки. Работаем только оптом, минимальный заказ — 10 000 ₽.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Диапазон силовых соединений: рамы и станины, приводы, транспортная техника, гидравлика и пневматика, тяжёлое оснащение. Здесь узел работает уже на серьёзных нагрузках, и цена ошибки в креплении заметно выше.
На этих размерах критична глубина установки: держащая способность растёт вместе с длиной свинчивания, поэтому короткое исполнение в тонкой стенке не заменяет длинное.
Следующий типоразмер M14 даёт расчётную площадь сечения 115 мм² — это в 1,36 раза больше, чем у M12. Если по расчёту M12 впритык, переход на M14 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M10 — 58 мм², то есть M12 несёт в 1,45 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Вставка резьбовая ULTRALOK-A сквозная M12 — закладная резьбовая вставка с рёбрами и канавками для создания прочной метрической резьбы M12 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M12 по ULTRALOK-A сквозная: D — 16,7 мм, L — 15,9 мм, P — 15,8 мм, S — 8,0 мм, D2 — 16,0 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2, M2.5, M3, M4, M5, M6, M8, M10. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
