Вставка-шпилька резьбовая ULTRALOK-D с бортиком — закладная резьбовая втулка с рёбрами и канавками, с бортиком. Вставка устанавливается термическим или ультразвуковым вплавлением в готовую пластиковую деталь: материал вокруг корпуса подплавляется и затекает в рифление, образуя прочное соединение.
Рёбра и канавки на корпусе дают сцепление сразу в двух направлениях — против проворачивания и против вырыва. Бортик обеспечивает точную посадку по глубине.
Резьбовые вставки ULTRALOK-D с бортиком применяются в электронике и приборостроении, в корпусах электронных устройств, бытовой технике, промышленном и медицинском оборудовании — везде, где в пластиковой детали нужна прочная многоразовая метрическая резьба.
Вставки-шпильки ULTRALOK-D — формируют прочную наружную резьбу в пластиковых деталях при термическом или ультразвуковом вплавлении, надёжно фиксируясь благодаря насечкам и канавкам. ULTRALOK-D — оснащены бортиком для точной посадки и применяются в электронике, технике и промышленном оборудовании.
Материал и покрытие подбираем под задачу: латунь, автоматная сталь, нержавеющая сталь.

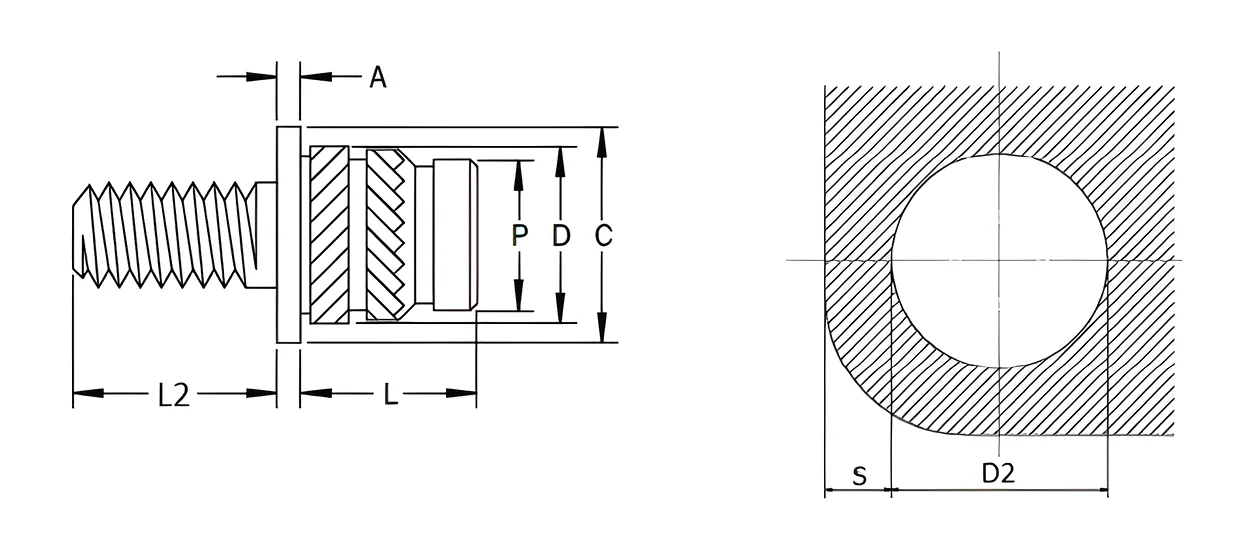

| Размер резьбы | D | L | L2 (длина шпильки) | C | A | P | S | D2 |
|---|---|---|---|---|---|---|---|---|
| M2 | 3,6 | 4,0 | 6-8-10-12-14-16-18-20-25 | 4,8 | 0,53 | 3,1 | 1,3 | 3,2 |
| M2.5 | 4,6 | 5,3 | 6-8-10-12-14-16-18-20-25 | 5,5 | 0,61 | 3,9 | 1,6 | 4,0 |
| M3 | 4,6 | 5,3 | 6-8-10-12-14-16-18-20-25 | 5,5 | 0,61 | 3,9 | 1,6 | 4,0 |
| M3.5 | 5,0 | 6,3 | 6-8-10-12-14-16-18-20-25 | 5,8 | 0,61 | 4,3 | 1,8 | 4,2 |
| M4 | 6,3 | 7,4 | 6-8-10-12-14-16-18-20-25 | 7,4 | 0,91 | 5,5 | 2,1 | 5,6 |
| M5 | 7,1 | 8,3 | 6-8-10-12-14-16-18-20-25 | 7,9 | 1,09 | 6,3 | 2,6 | 6,4 |
| M6 | 8,7 | 9,2 | 6-8-10-12-14-16-18-20-25 | 9,5 | 1,35 | 7,9 | 3,3 | 8,0 |
| M8 | 10,2 | 9,2 | 6-8-10-12-14-16-18-20-25 | 11,1 | 1,35 | 9,5 | 4,5 | 9,6 |
Все размеры указаны в миллиметрах.
Цены на сайте не публикуем: стоимость зависит от материала, покрытия и объёма партии. Напишите или позвоните — подберём исполнение, рассчитаем партию и сроки. Работаем только оптом, минимальный заказ — 10 000 ₽.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.

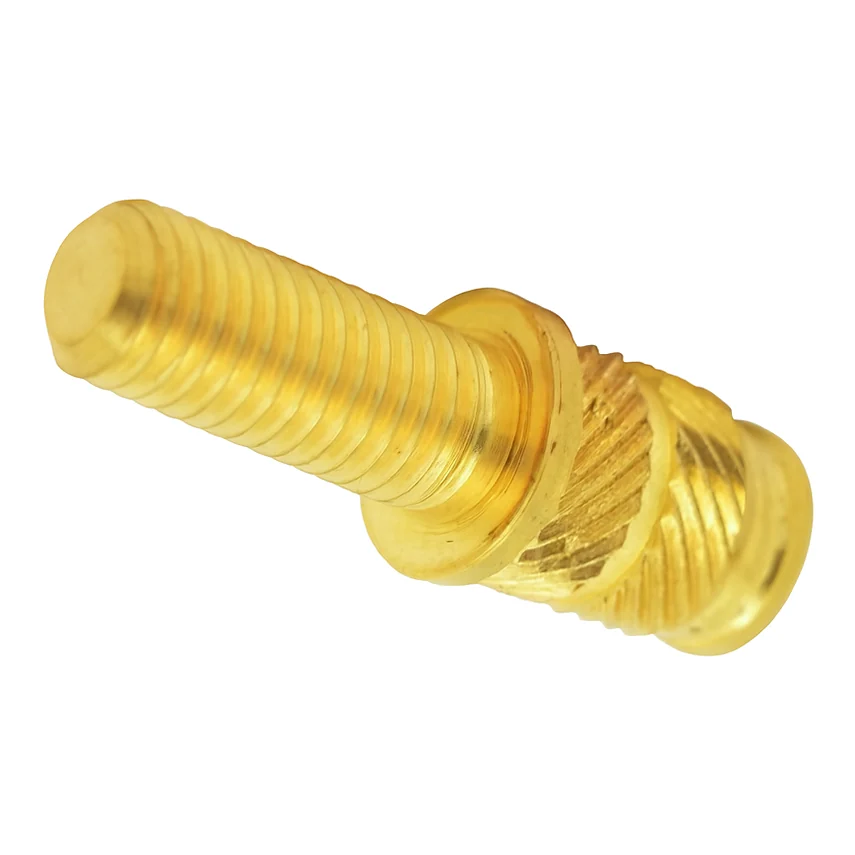

Вставка-шпилька резьбовая ULTRALOK-D с бортиком M2.5 — закладная резьбовая вставка с рёбрами и канавками, с бортиком для создания прочной метрической резьбы M2.5 в пластиковых деталях, изготавливаемых литьём под давлением. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ.
Размеры M2.5 по ULTRALOK-D с бортиком: D — 4,6 мм, L — 5,3 мм, L2 (длина шпильки) — 6-8-10-12-14-16-18-20-25 мм, C — 5,5 мм, A — 0,61 мм, P — 3,9 мм, S — 1,6 мм, D2 — 4,0 мм. Исполнение — латунь, автоматная сталь или нержавеющая сталь. Вставка устанавливается в пресс-форму перед заливкой пластика и после отливки образует монолитное соединение, устойчивое к проворачиванию и вырыву.
Другие размеры этого типоразмерного ряда: M2, M3, M3.5, M4, M5, M6, M8. Весь ассортимент — в разделе «Резьбовые вставки и втулки».
Работаем только оптом, минимальный заказ — 10 000 ₽, цены оптовые. Подберём материал, покрытие и типоразмер под вашу задачу.
