Резьбовые заклёпки RH-KBC — создают герметичное резьбовое соединение благодаря глухому дну и рифлёному фланцу, устанавливаются без сварки в тонкий металл. RH-KBC — подходят для машиностроения, электротехники, строительства и сборки металлических конструкций.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Резьбовые заклёпки RH-KBC — создают герметичное резьбовое соединение благодаря глухому дну и рифлёному фланцу, устанавливаются без сварки в тонкий металл. RH-KBC — подходят для машиностроения, электротехники, строительства и сборки металлических конструкций.
Позиция раздела «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Подбирают по трём числам: резьба, толщина пакета, отверстие. У M6 в этом семействе 2 артикула на разный пакет: RH-KBC-0630 — для пакета 0,5–3,0 мм, RH-KBC-0645 — 3,0–4,5 мм. Пакет — суммарная толщина того, что стягивает заклёпка; он должен попасть в диапазон T: тоньше — бурт не прижмёт пакет, толще — не хватит длины корпуса. Отверстие под M6 — 9,0 мм с допуском +0,1/0: в меньшее заклёпка не войдёт, в большем корпус при обжиме хуже держится и может провернуться под затяжкой. Ставят ручным или пневмогидравлическим заклёпочником с оправкой под резьбу: оправку вкручивают в заклёпку, корпус при ходе инструмента складывается в бурт с обратной стороны, оправку выкручивают.

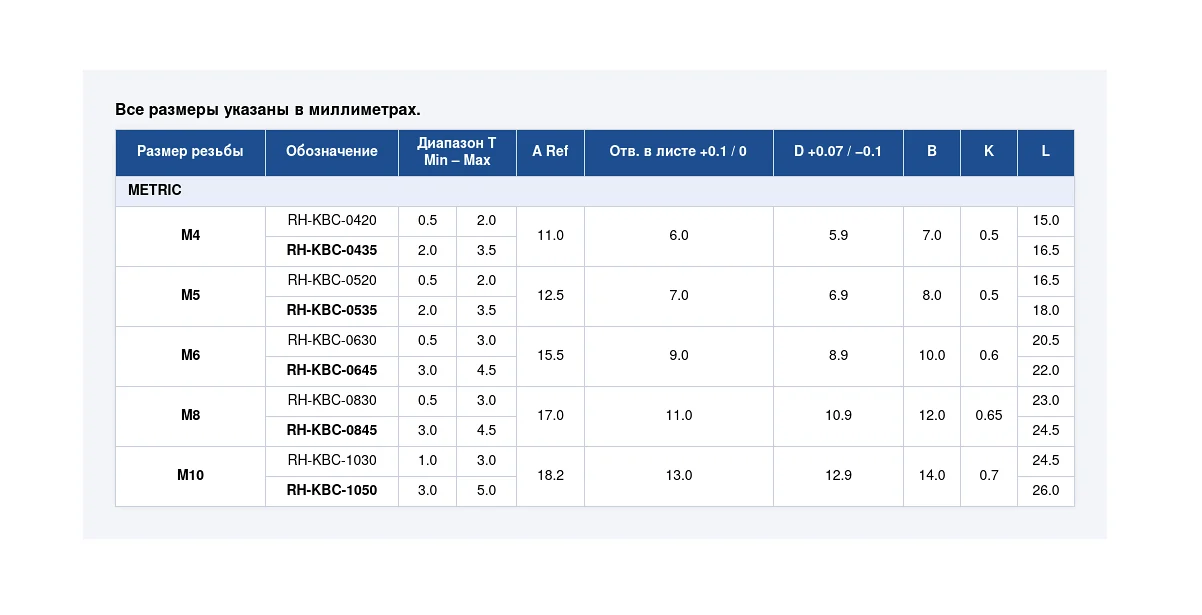

| Резьба | Обозначение | Диапазон T, мин. | Диапазон T, макс. | A реф. | Отв. в листе +0,1 / 0 | D +0,07 / −0,1 | B | K | L |
|---|---|---|---|---|---|---|---|---|---|
| M4 | RH-KBC-0420 | 0,5 | 2,0 | 11,0 | 6,0 | 5,9 | 7,0 | 0,5 | 15,0 |
| M4 | RH-KBC-0435 | 2,0 | 3,5 | 11,0 | 6,0 | 5,9 | 7,0 | 0,5 | 16,5 |
| M5 | RH-KBC-0520 | 0,5 | 2,0 | 12,5 | 7,0 | 6,9 | 8,0 | 0,5 | 16,5 |
| M5 | RH-KBC-0535 | 2,0 | 3,5 | 12,5 | 7,0 | 6,9 | 8,0 | 0,5 | 18,0 |
| M6 | RH-KBC-0630 | 0,5 | 3,0 | 15,5 | 9,0 | 8,9 | 10,0 | 0,6 | 20,5 |
| M6 | RH-KBC-0645 | 3,0 | 4,5 | 15,5 | 9,0 | 8,9 | 10,0 | 0,6 | 22,0 |
| M8 | RH-KBC-0830 | 0,5 | 3,0 | 17,0 | 11,0 | 10,9 | 12,0 | 0,65 | 23,0 |
| M8 | RH-KBC-0845 | 3,0 | 4,5 | 17,0 | 11,0 | 10,9 | 12,0 | 0,65 | 24,5 |
| M10 | RH-KBC-1030 | 1,0 | 3,0 | 18,2 | 13,0 | 12,9 | 14,0 | 0,7 | 24,5 |
| M10 | RH-KBC-1050 | 3,0 | 5,0 | 18,2 | 13,0 | 12,9 | 14,0 | 0,7 | 26,0 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Заклёпка резьбовая RH-KBC — малый фланец с рифлением, глухая (закрытый конец): резьба не проходит насквозь, узел остаётся герметичным. Диапазон T — толщина пакета.
Резьбовые заклёпки различаются тремя признаками: фланцем (что останется над листом), корпусом (чем держит от проворота и какое нужно отверстие) и концом (сквозная резьба или глухая). Ниже — ближайшие к этой позиции исполнения; числа — из их таблиц, для ходовой резьбы.
| Исполнение | Фланец | Корпус | Конец | Отверстие, мм | Пакет T, мм |
|---|---|---|---|---|---|
| эта страница | малый (уменьшенный) | круглый с рифлением | глухой | M6: 9,0 | 0,5–3,0, 3,0–4,5 |
| AVK, малая головка | малая плоская головка | круглый с рифлением | открытый | M6: 10,00 | 0,70–4,20, 4,20–6,60 |
| RH-KB | малый (уменьшенный) | круглый с рифлением | открытый | M6: 9,0 | 0,5–2,5, 2,5–5,0 |
| RH-RBC | малый (уменьшенный) | гладкий круглый | глухой | M6: 9,0 | 0,5–2,5, 2,5–4,0 |
| RHH-IHBC | малый (уменьшенный) | полушестигранный, внутренний шестигранник | глухой | M6: 9,0 | 1,0–3,5, 3,0–5,0 |
| RH-FHBC | малый (уменьшенный) | шестигранный | глухой | M6: 9,0 | 0,5–3,5, 3,5–5,5 |
| FH-KBC | цилиндрический | круглый с рифлением | глухой | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
Все исполнения — в подразделе «Заклёпки гайки / резьбовые»; как выбрать форму — в статье «Как выбрать заклёпку».
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
малый фланец с рифлением, глухая (закрытый конец)
