Заклёпка резьбовая глухая RHH-IHBC с малым (уменьшенным) фланцем, полушестигранной формой и внутренним шестигранником обеспечивает прочное и эстетичное резьбовое соединение. Стальной корпус гарантирует надёжность фиксации и удобство монтажа.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Заклёпка резьбовая глухая RHH-IHBC с малым (уменьшенным) фланцем, полушестигранной формой и внутренним шестигранником обеспечивает прочное и эстетичное резьбовое соединение. Стальной корпус гарантирует надёжность фиксации и удобство монтажа.
Позиция раздела «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Подбирают по трём числам: резьба, толщина пакета, отверстие. У M6 в этом семействе 2 артикула на разный пакет: RHH-IHBC-0635 — для пакета 1,0–3,5 мм, RHH-IHBC-0650 — 3,0–5,0 мм. Пакет — суммарная толщина того, что стягивает заклёпка; он должен попасть в диапазон T: тоньше — бурт не прижмёт пакет, толще — не хватит длины корпуса. Отверстие под M6 — 9,0 мм: в меньшее заклёпка не войдёт, в большем корпус при обжиме хуже держится и может провернуться под затяжкой. Ставят ручным или пневмогидравлическим заклёпочником с оправкой под резьбу: оправку вкручивают в заклёпку, корпус при ходе инструмента складывается в бурт с обратной стороны, оправку выкручивают.

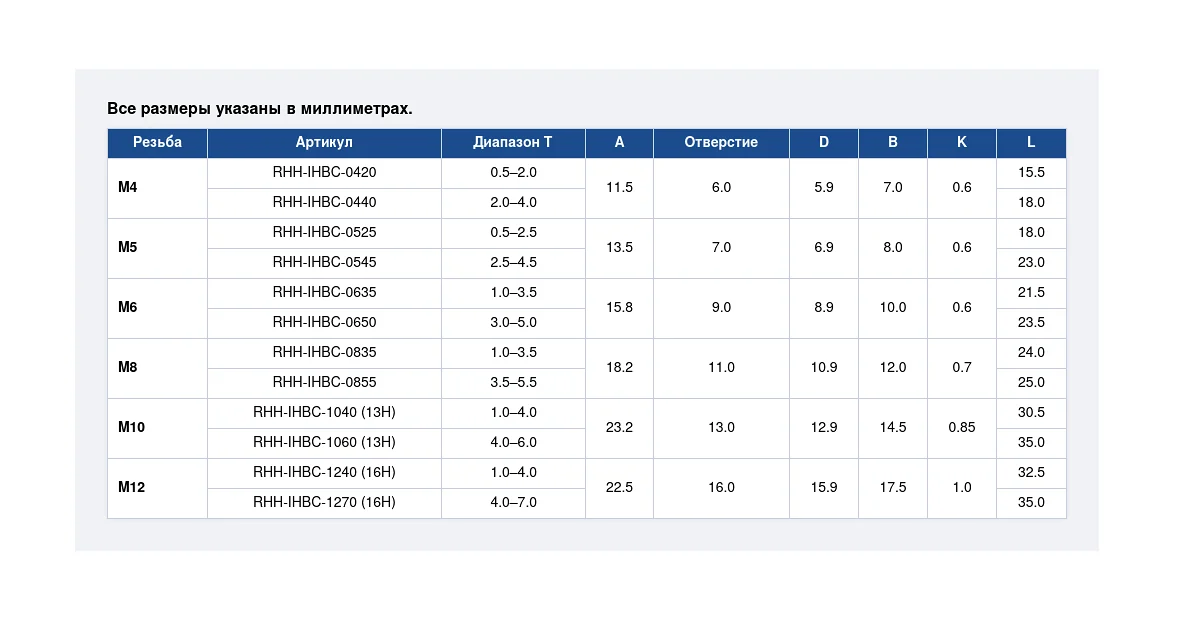

| Резьба | Артикул | Диапазон T | A | Отверстие | D | B (HB) | K | L |
|---|---|---|---|---|---|---|---|---|
| M4 | RHH-IHBC-0420 | 0,5–2,0 | 11,5 | 6,0 | 5,9 | 7,0 | 0,6 | 15,5 |
| M4 | RHH-IHBC-0440 | 2,0–4,0 | 11,5 | 6,0 | 5,9 | 7,0 | 0,6 | 18,0 |
| M5 | RHH-IHBC-0525 | 0,5–2,5 | 13,5 | 7,0 | 6,9 | 8,0 | 0,6 | 18,0 |
| M5 | RHH-IHBC-0545 | 2,5–4,5 | 13,5 | 7,0 | 6,9 | 8,0 | 0,6 | 23,0 |
| M6 | RHH-IHBC-0635 | 1,0–3,5 | 15,8 | 9,0 | 8,9 | 10,0 | 0,6 | 21,5 |
| M6 | RHH-IHBC-0650 | 3,0–5,0 | 15,8 | 9,0 | 8,9 | 10,0 | 0,6 | 23,5 |
| M8 | RHH-IHBC-0835 | 1,0–3,5 | 18,2 | 11,0 | 10,9 | 12,0 | 0,7 | 24,0 |
| M8 | RHH-IHBC-0855 | 3,5–5,5 | 18,2 | 11,0 | 10,9 | 12,0 | 0,7 | 25,0 |
| M10 | RHH-IHBC-1040 (13H) | 1,0–4,0 | 23,2 | 13,0 | 12,9 | 14,5 | 0,85 | 30,5 |
| M10 | RHH-IHBC-1060 (13H) | 4,0–6,0 | 23,2 | 13,0 | 12,9 | 14,5 | 0,85 | 35,0 |
| M12 | RHH-IHBC-1240 (16H) | 1,0–4,0 | 22,5 | 16,0 | 15,9 | 17,5 | 1,0 | 32,5 |
| M12 | RHH-IHBC-1270 (16H) | 4,0–7,0 | 22,5 | 16,0 | 15,9 | 17,5 | 1,0 | 35,0 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Заклёпка резьбовая RHH-IHBC — полушестигранный корпус, малый (уменьшенный) фланец, внутренний шестигранник, глухая (закрытый конец).
Резьбовые заклёпки различаются тремя признаками: фланцем (что останется над листом), корпусом (чем держит от проворота и какое нужно отверстие) и концом (сквозная резьба или глухая). Ниже — ближайшие к этой позиции исполнения; числа — из их таблиц, для ходовой резьбы.
| Исполнение | Фланец | Корпус | Конец | Отверстие, мм | Пакет T, мм |
|---|---|---|---|---|---|
| эта страница | малый (уменьшенный) | полушестигранный, внутренний шестигранник | глухой | M6: 9,0 | 1,0–3,5, 3,0–5,0 |
| RHH-IHB | малый (уменьшенный) | полушестигранный, внутренний шестигранник | открытый | M6: 9,0 | 1,0–3,0, 3,0–5,5 |
| RH-RBC | малый (уменьшенный) | гладкий круглый | глухой | M6: 9,0 | 0,5–2,5, 2,5–4,0 |
| RH-KBC | малый (уменьшенный) | круглый с рифлением | глухой | M6: 9,0 | 0,5–3,0, 3,0–4,5 |
| RH-FHBC | малый (уменьшенный) | шестигранный | глухой | M6: 9,0 | 0,5–3,5, 3,5–5,5 |
| FH-IHBC | цилиндрический | полушестигранный, внутренний шестигранник | глухой | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
Все исполнения — в подразделе «Заклёпки гайки / резьбовые»; как выбрать форму — в статье «Как выбрать заклёпку».
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
полушестигранный корпус, малый (уменьшенный) фланец, внутренний шестигранник, глухая
