Резьбовые заклёпки: резьба в тонком листе за одну операцию
Резьбовая заклёпка (её же называют клёпальной или заклёпкой-гайкой) решает задачу, которую не решает ни вытяжная заклёпка, ни нарезание резьбы: получить разборное резьбовое соединение в листе толщиной от 0,5 до 12,7 мм, имея доступ только с одной стороны. В отверстие ставится заклёпка, инструмент осаживает её тело с обратной стороны — и в листе появляется полноценная метрическая резьба под болт.
В подразделе больше двадцати исполнений. Разобраться в них проще, если знать, что название описывает три независимых признака.
1. Тип фланца — что видно снаружи

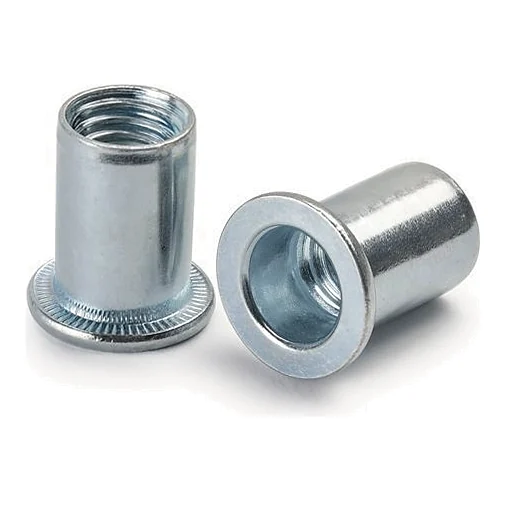

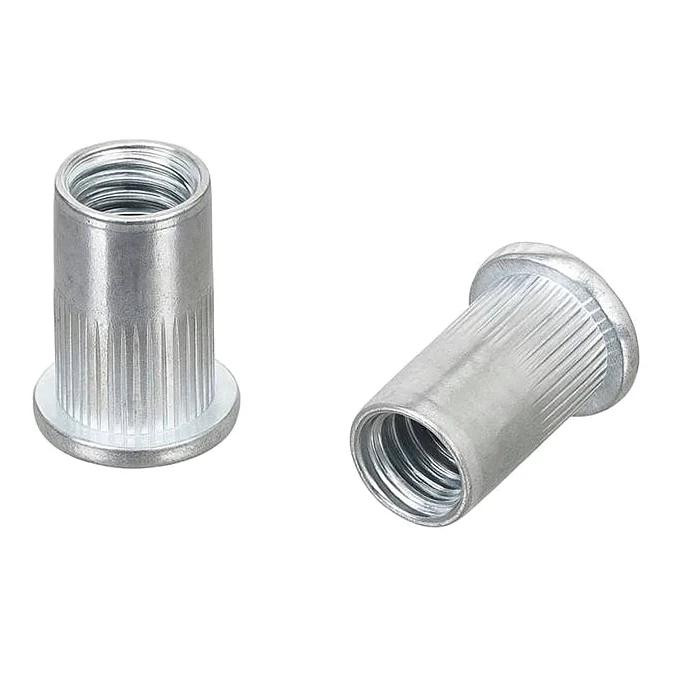

- Цилиндрический фланец — стандартный бортик, выступает над поверхностью, максимальная опорная площадь;

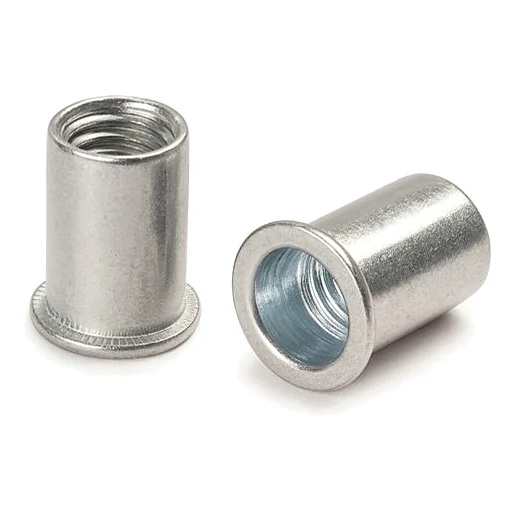

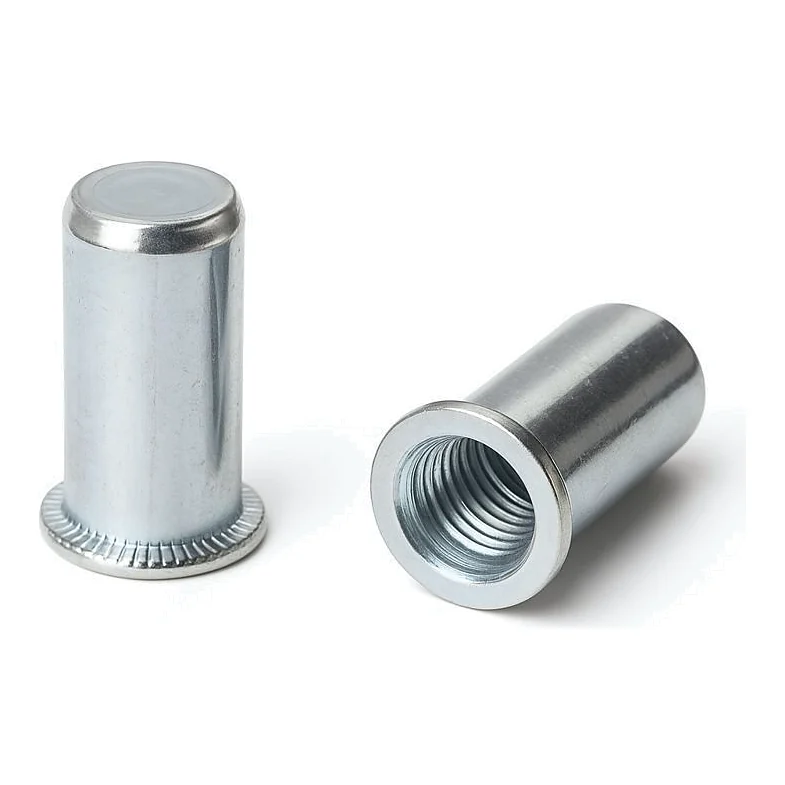

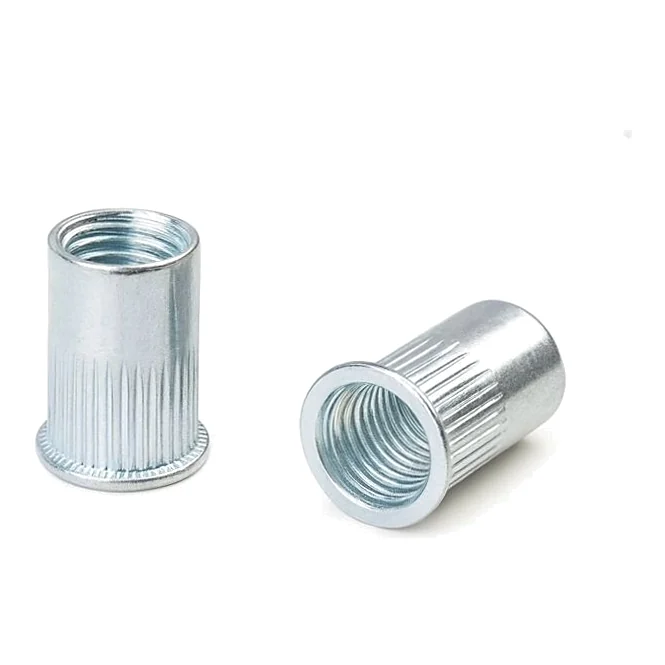

- Малый фланец — тот же принцип, но бортик уменьшен: когда рядом мало места или выступ мешает;

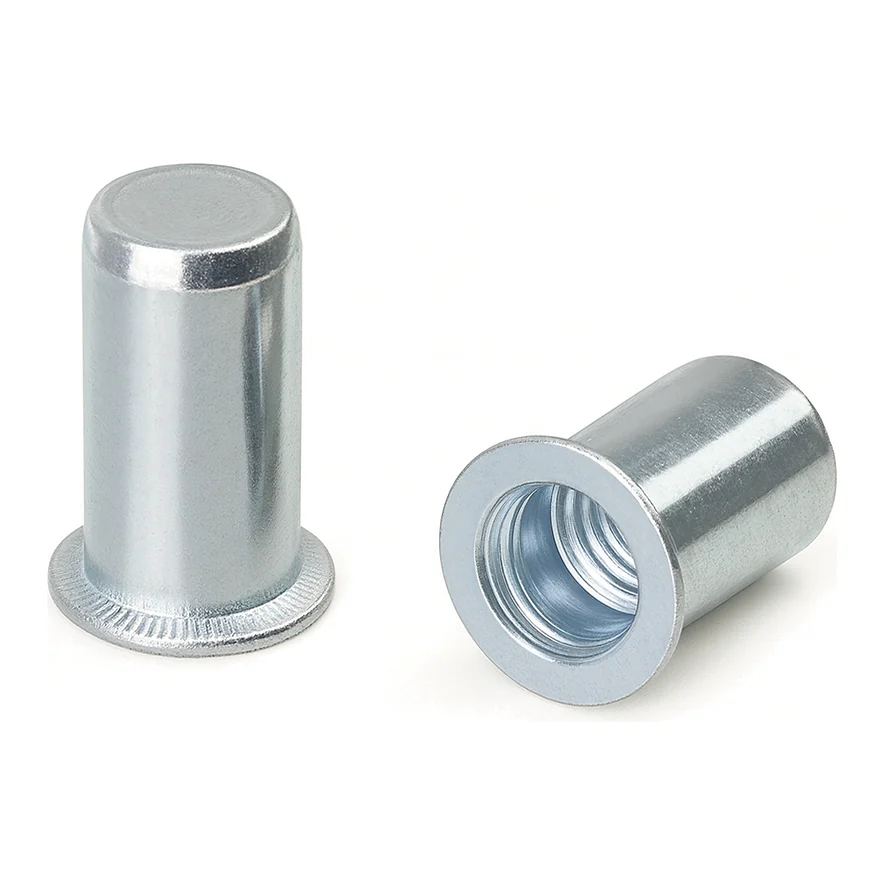

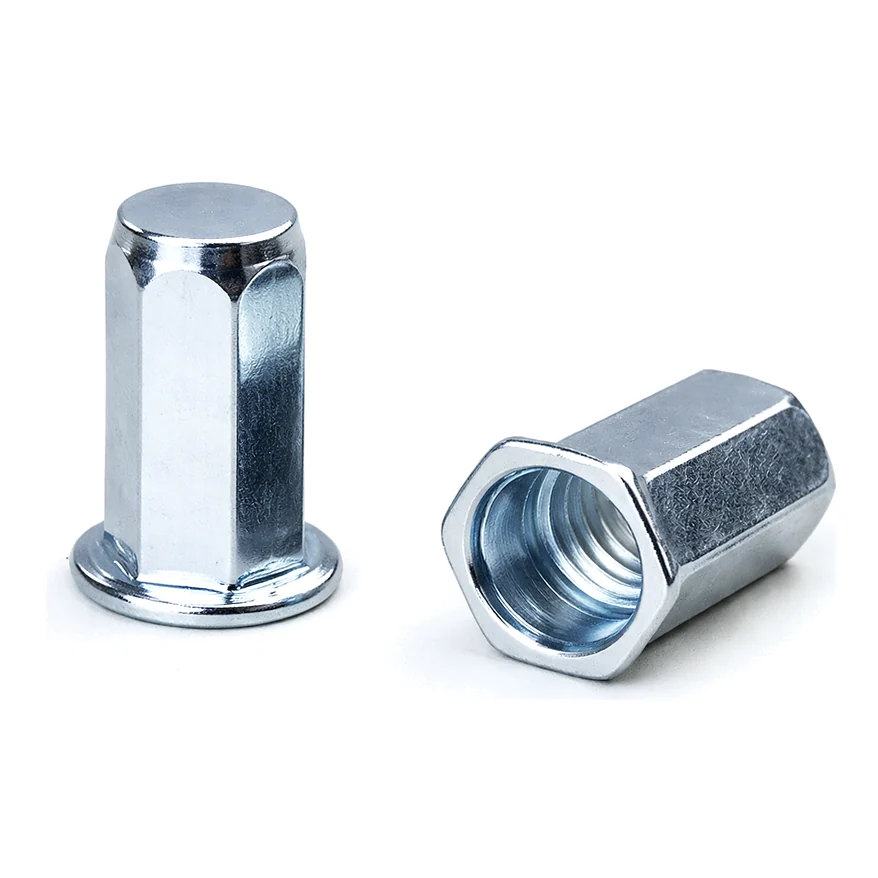

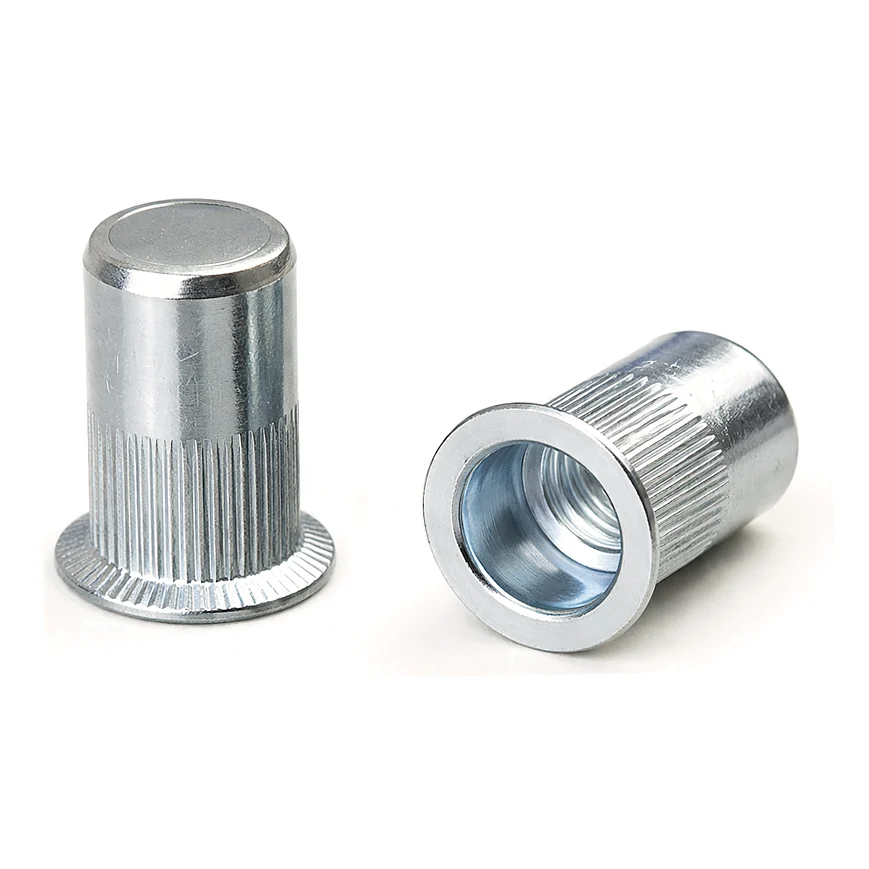

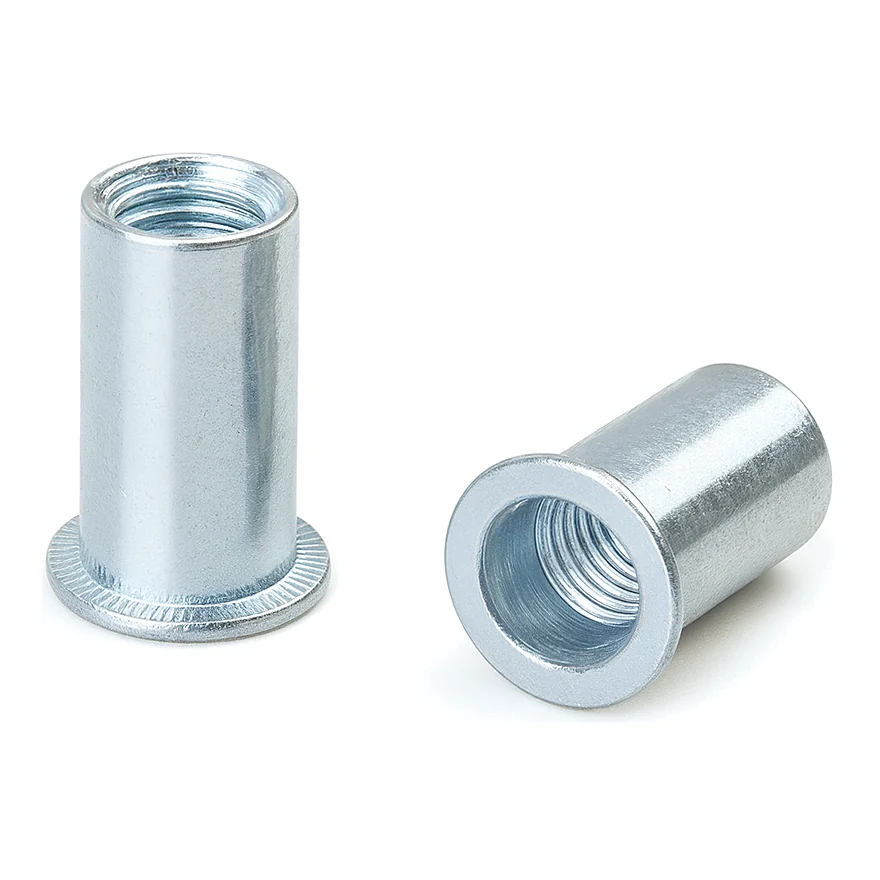

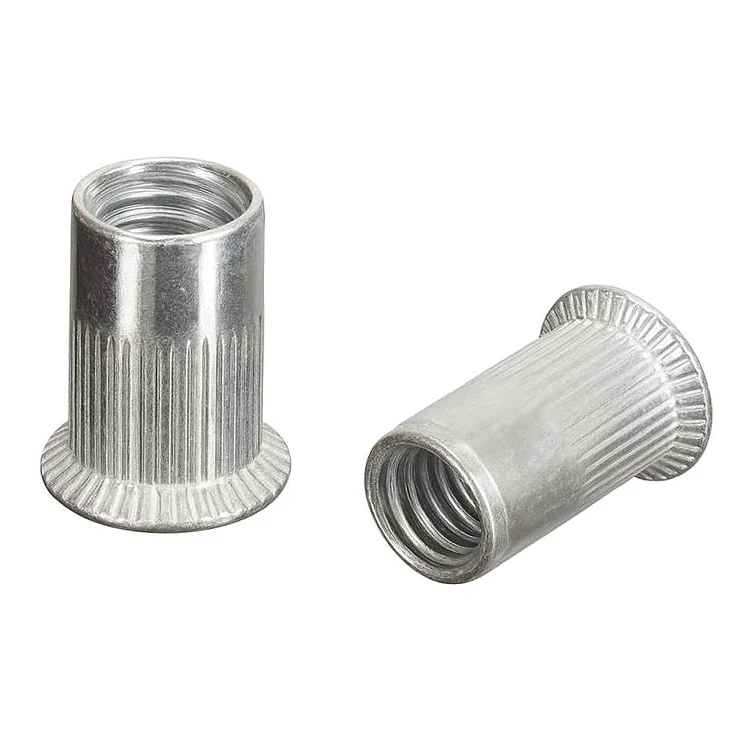

- Потайной фланец — утапливается в зенкованное отверстие заподлицо, лицевая поверхность остаётся ровной.
2. Форма корпуса — что держит от проворачивания
- Круглый гладкий — держится за счёт трения, ставится в круглое отверстие;

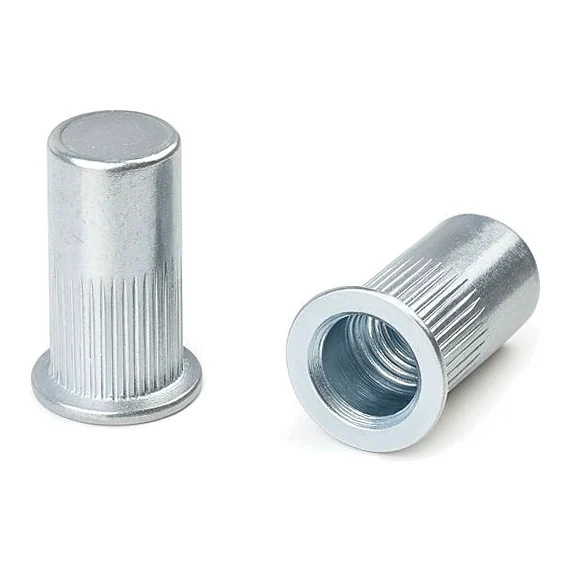

- Рифлёный — насечка врезается в кромку отверстия, заметно лучше держит от проворачивания при затяжке;

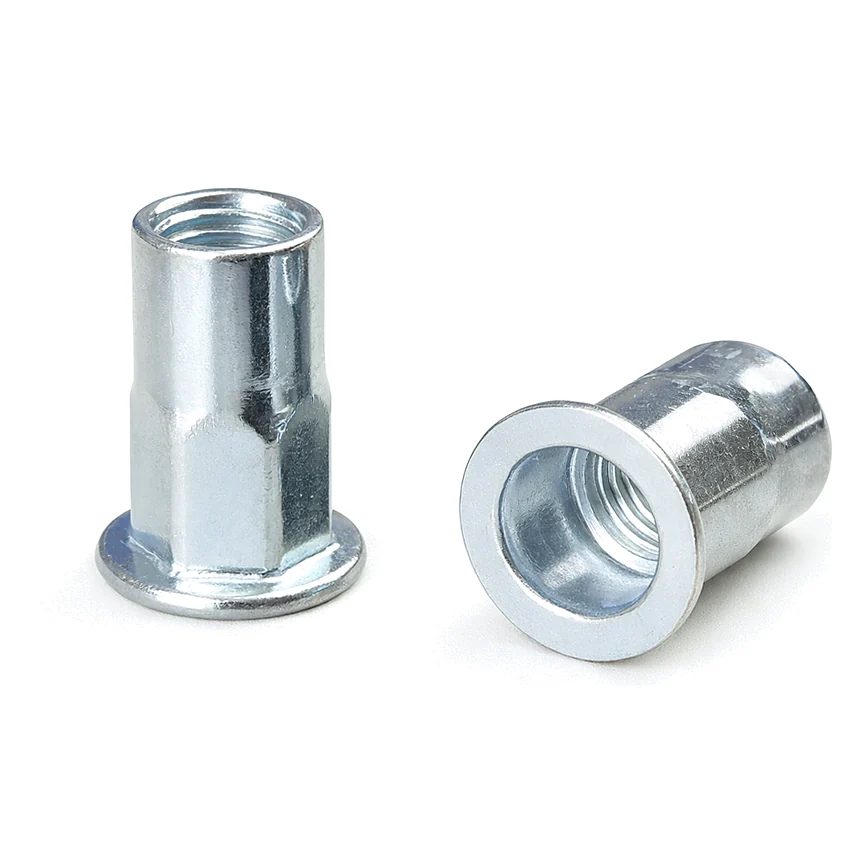

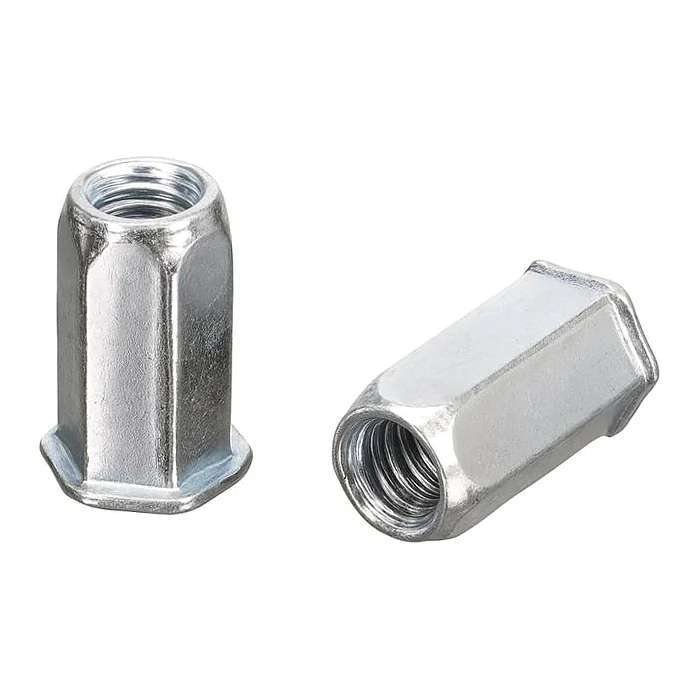

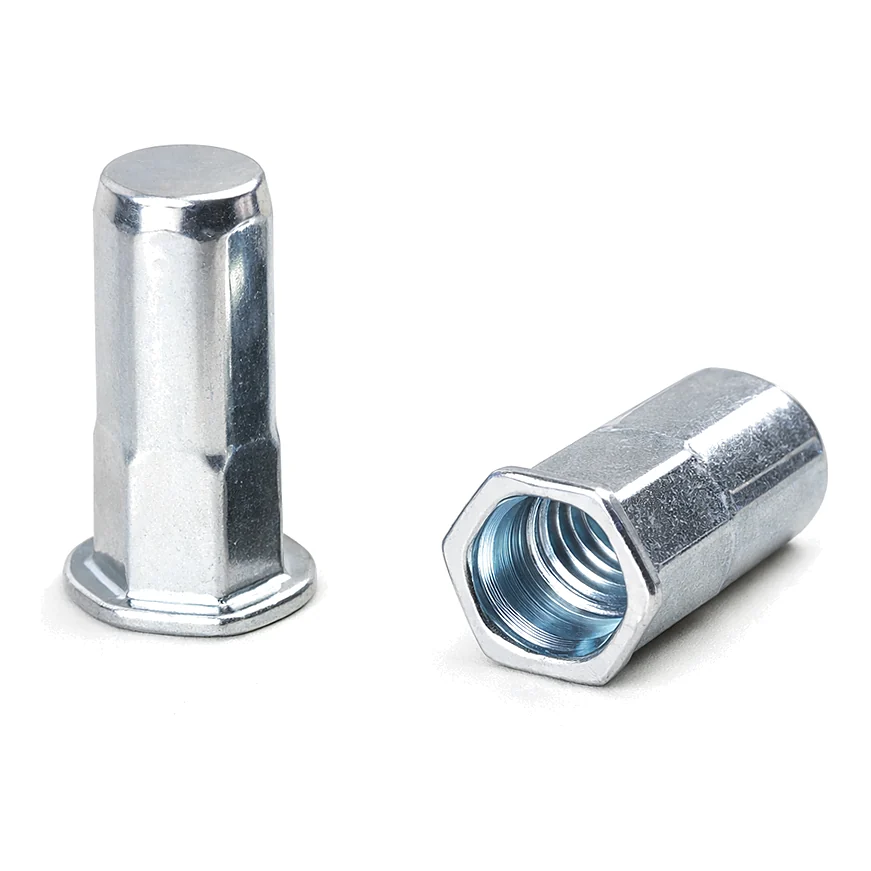

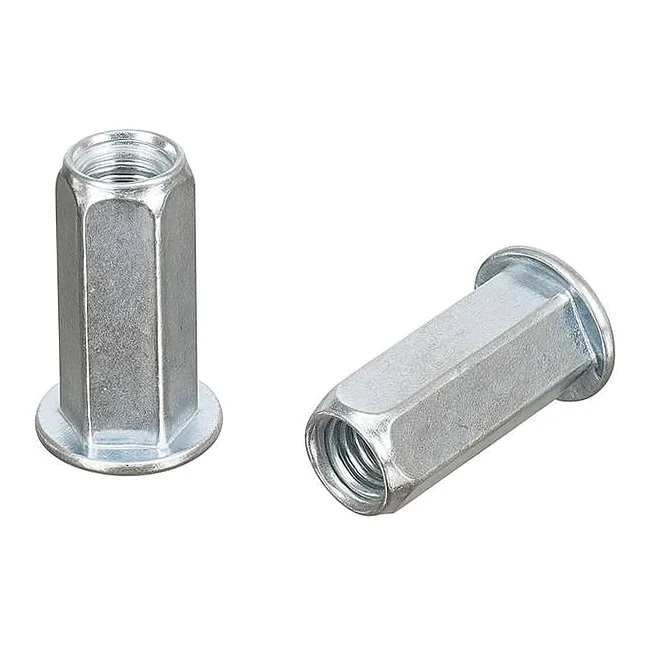

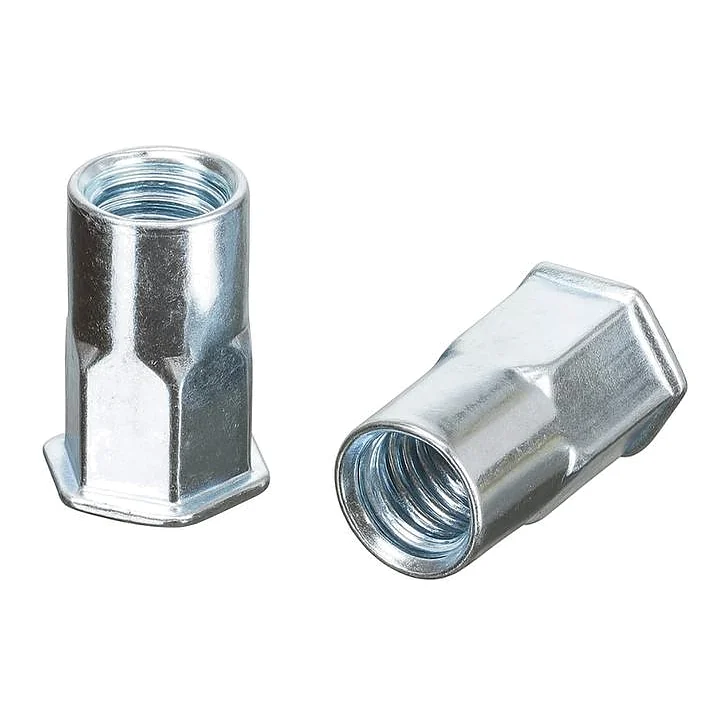

- Шестигранный и полушестигранный — ставится в шестигранное отверстие и не проворачивается в принципе. Вариант для самых нагруженных узлов;

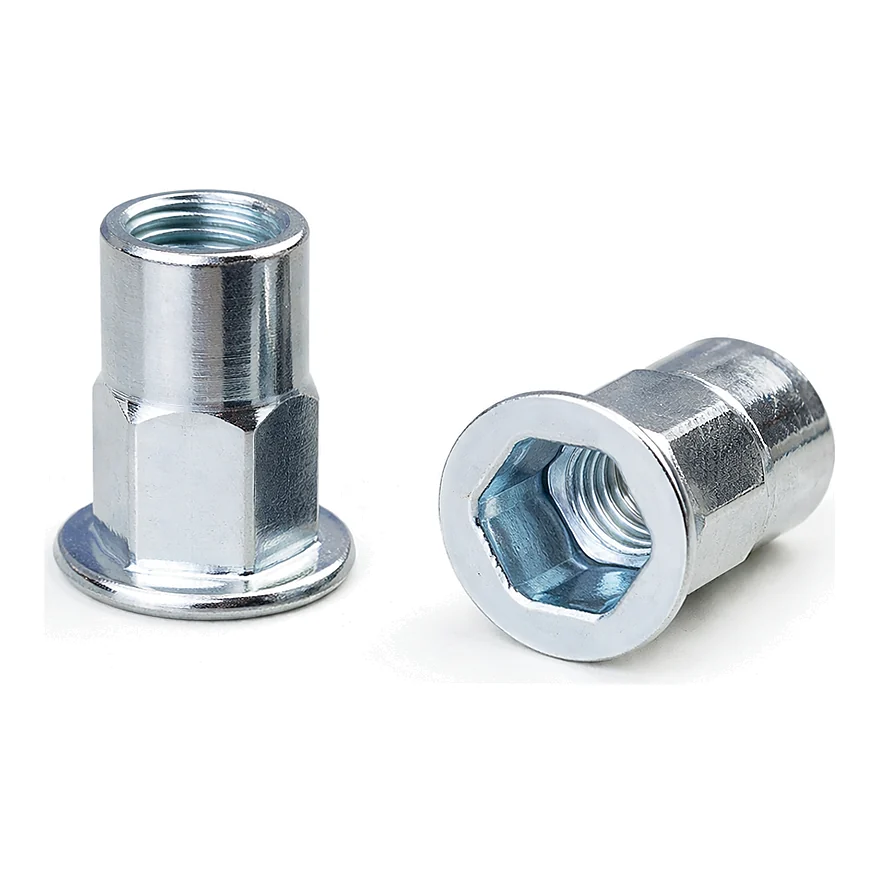

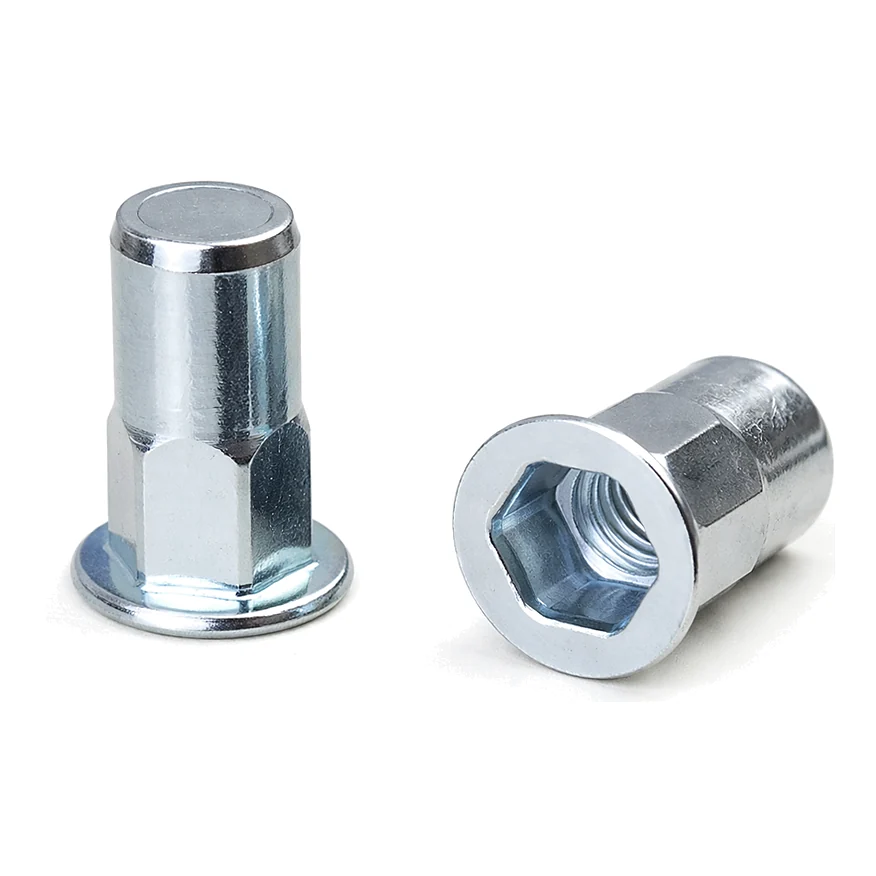

- С внутренним шестигранником — под установку специальным инструментом.
3. Глухое или сквозное

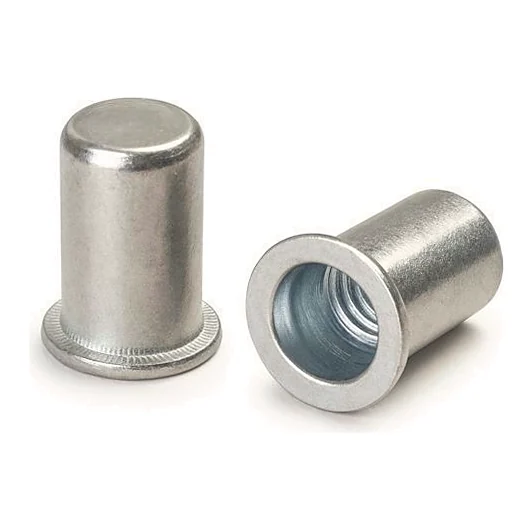

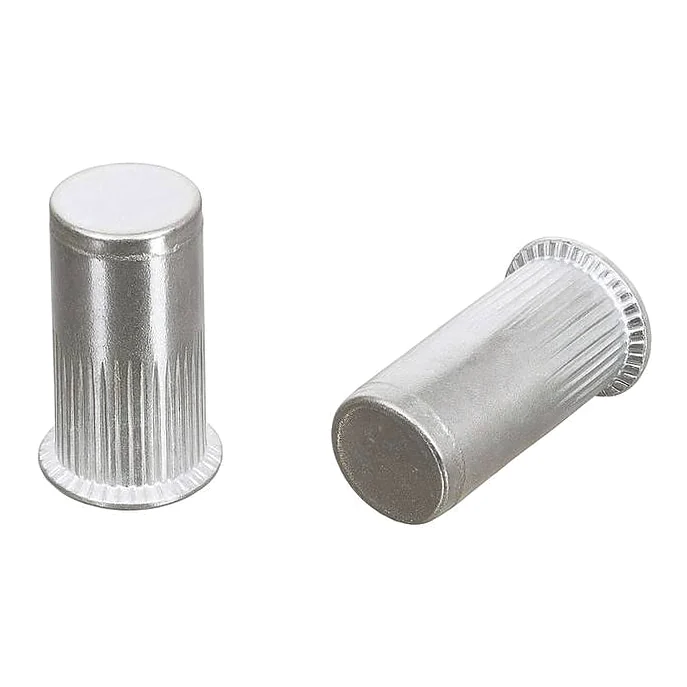

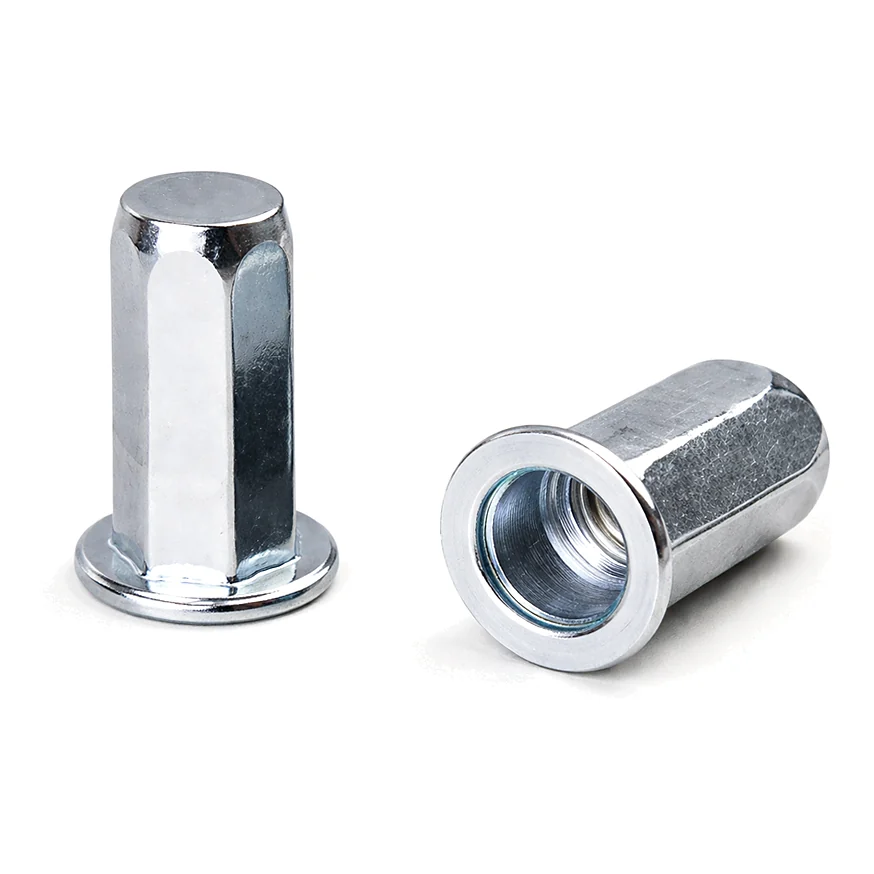

Глухое (закрытое) исполнение — с запаянным дном. Влага и пыль не проходят сквозь соединение, поэтому такие заклёпки берут для наружных панелей, техники, работающей на улице, и корпусов с требованиями по герметичности. В обозначениях это отражено отдельно, в описании каждой позиции указано прямо.
Отдельно про AVK

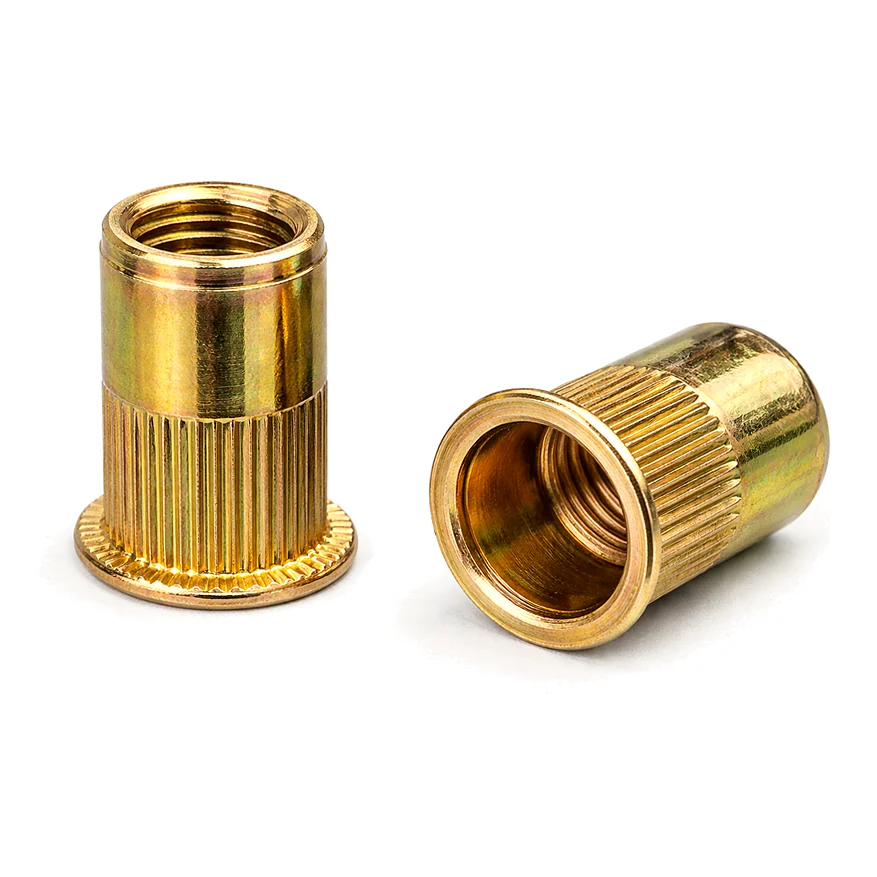

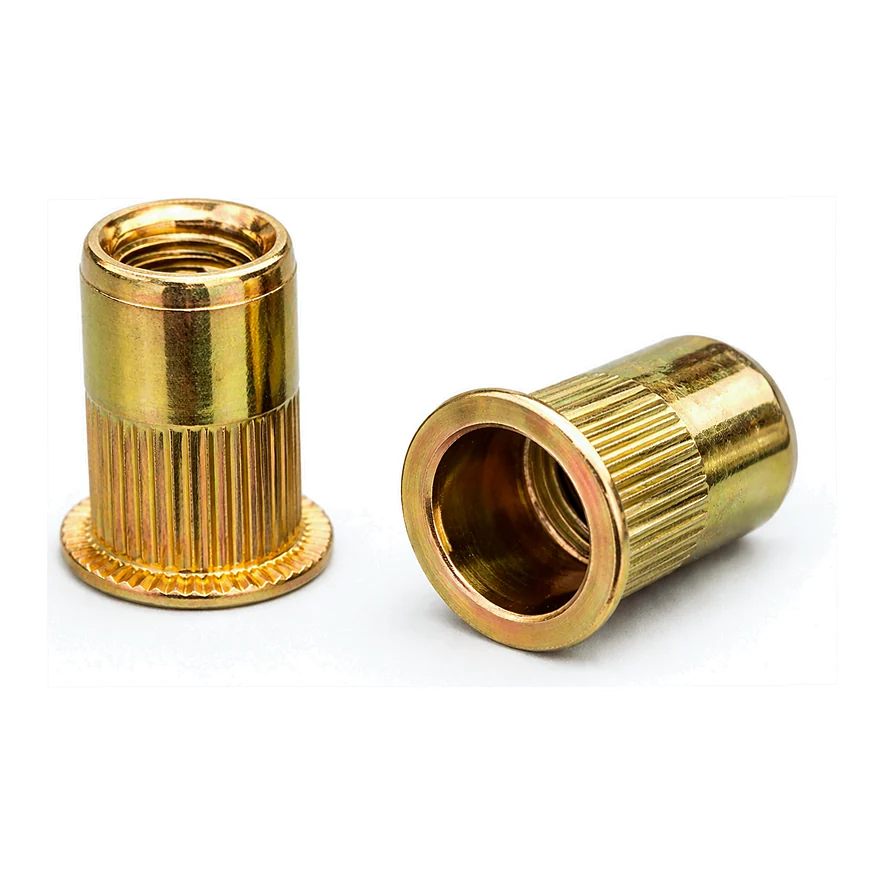

Заклёпки серии AVK с плоской головкой и рифлением — исполнение, рассчитанное на повышенные нагрузки на вырыв: увеличенная зона деформации даёт большую площадь опоры с обратной стороны. Есть вариант с потайным фланцем.
Что назвать при заказе
Размер резьбы (M3–M16), толщину листа, нужен ли потайной монтаж и будет ли узел мокнуть. По этим четырём ответам подбирается конкретное исполнение из двадцати с лишним.
