Заклёпка резьбовая с малым фланцем RH-RB предназначена для создания надёжной внутренней резьбы в тонкостенных деталях. Стальной корпус обеспечивает прочность соединения и возможность дальнейшей сборки с применением метрических болтов и винтов.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Заклёпка резьбовая с малым фланцем RH-RB предназначена для создания надёжной внутренней резьбы в тонкостенных деталях. Стальной корпус обеспечивает прочность соединения и возможность дальнейшей сборки с применением метрических болтов и винтов.
Позиция раздела «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Подбирают по трём числам: резьба, толщина пакета, отверстие. У M6 в этом семействе 2 артикула на разный пакет: RH-RB-0625 — для пакета 0,5–2,5 мм, RH-RB-0650 — 2,5–5,0 мм. Пакет — суммарная толщина того, что стягивает заклёпка; он должен попасть в диапазон T: тоньше — бурт не прижмёт пакет, толще — не хватит длины корпуса. Отверстие под M6 — 9,0 мм: в меньшее заклёпка не войдёт, в большем корпус при обжиме хуже держится и может провернуться под затяжкой. Ставят ручным или пневмогидравлическим заклёпочником с оправкой под резьбу: оправку вкручивают в заклёпку, корпус при ходе инструмента складывается в бурт с обратной стороны, оправку выкручивают.

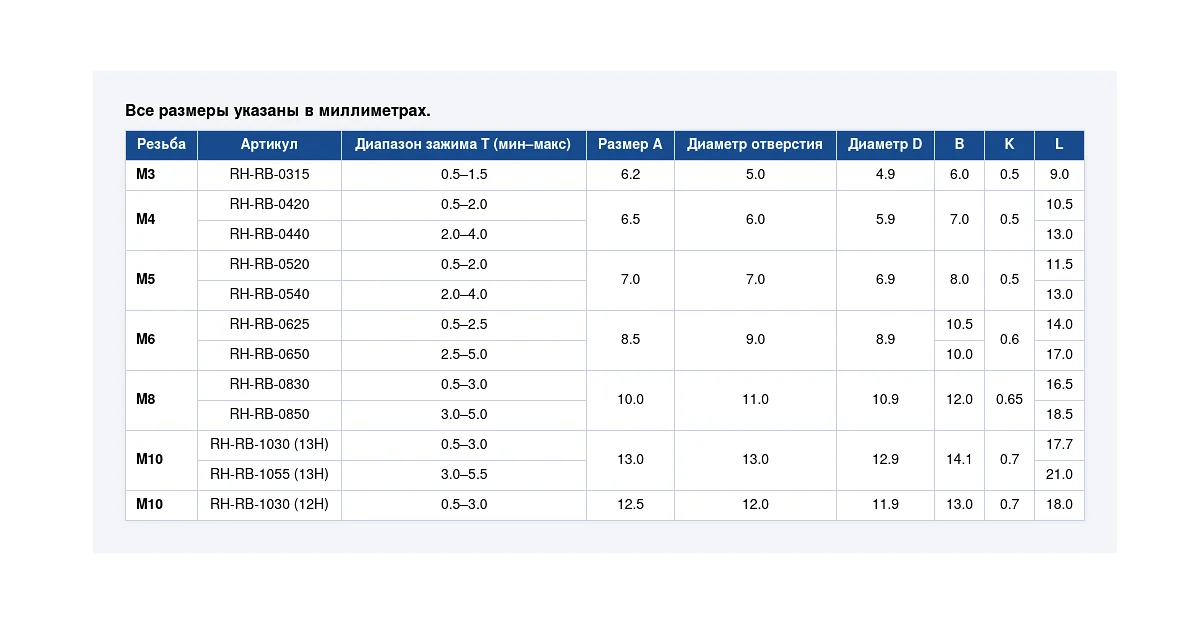

| Резьба | Артикул | Диапазон зажима T | Размер A | Диаметр отверстия | Диаметр D | B | K | L |
|---|---|---|---|---|---|---|---|---|
| M3 | RH-RB-0315 | 0,5–1,5 | 6,2 | 5,0 | 4,9 | 6,0 | 0,5 | 9,0 |
| M4 | RH-RB-0420 | 0,5–2,0 | 6,5 | 6,0 | 5,9 | 7,0 | 0,5 | 10,5 |
| M4 | RH-RB-0440 | 2,0–4,0 | 6,5 | 6,0 | 5,9 | 7,0 | 0,5 | 13,0 |
| M5 | RH-RB-0520 | 0,5–2,0 | 7,0 | 7,0 | 6,9 | 8,0 | 0,5 | 11,5 |
| M5 | RH-RB-0540 | 2,0–4,0 | 7,0 | 7,0 | 6,9 | 8,0 | 0,5 | 13,0 |
| M6 | RH-RB-0625 | 0,5–2,5 | 8,5 | 9,0 | 8,9 | 10,5 | 0,6 | 14,0 |
| M6 | RH-RB-0650 | 2,5–5,0 | 8,5 | 9,0 | 8,9 | 10,0 | 0,6 | 17,0 |
| M8 | RH-RB-0830 | 0,5–3,0 | 10,0 | 11,0 | 10,9 | 12,0 | 0,65 | 16,5 |
| M8 | RH-RB-0850 | 3,0–5,0 | 10,0 | 11,0 | 10,9 | 12,0 | 0,65 | 18,5 |
| M10 | RH-RB-1030 (13H) | 0,5–3,0 | 13,0 | 13,0 | 12,9 | 14,1 | 0,7 | 17,7 |
| M10 | RH-RB-1055 (13H) | 3,0–5,5 | 13,0 | 13,0 | 12,9 | 14,1 | 0,7 | 21,0 |
| M10 | RH-RB-1030 (12H) | 0,5–3,0 | 12,5 | 12,0 | 11,9 | 13,0 | 0,7 | 18,0 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Заклёпка резьбовая RH-RB — малый фланец, гладкий корпус. Диапазон зажима T — толщина стягиваемого пакета.
Резьбовые заклёпки различаются тремя признаками: фланцем (что останется над листом), корпусом (чем держит от проворота и какое нужно отверстие) и концом (сквозная резьба или глухая). Ниже — ближайшие к этой позиции исполнения; числа — из их таблиц, для ходовой резьбы.
| Исполнение | Фланец | Корпус | Конец | Отверстие, мм | Пакет T, мм |
|---|---|---|---|---|---|
| эта страница | малый (уменьшенный) | гладкий круглый | открытый | M6: 9,0 | 0,5–2,5, 2,5–5,0 |
| RH-RBC | малый (уменьшенный) | гладкий круглый | глухой | M6: 9,0 | 0,5–2,5, 2,5–4,0 |
| AVK, малая головка | малая плоская головка | круглый с рифлением | открытый | M6: 10,00 | 0,70–4,20, 4,20–6,60 |
| RH-KB | малый (уменьшенный) | круглый с рифлением | открытый | M6: 9,0 | 0,5–2,5, 2,5–5,0 |
| RHH-IHB | малый (уменьшенный) | полушестигранный, внутренний шестигранник | открытый | M6: 9,0 | 1,0–3,0, 3,0–5,5 |
| RHH-FHB | малый (уменьшенный) | шестигранный | открытый | M6: 9,0 | 1,0–3,5, 3,5–6,0 |
| FH-RB | цилиндрический | гладкий круглый | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
Все исполнения — в подразделе «Заклёпки гайки / резьбовые»; как выбрать форму — в статье «Как выбрать заклёпку».
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
малый фланец, гладкий корпус
