Заклёпка резьбовая FH-RB со стальным корпусом создаёт прочную внутреннюю резьбу в тонкостенных конструкциях. Обеспечивает надёжное соединение и позволяет выполнять сборку с использованием метрических болтов и винтов.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Заклёпка резьбовая FH-RB со стальным корпусом создаёт прочную внутреннюю резьбу в тонкостенных конструкциях. Обеспечивает надёжное соединение и позволяет выполнять сборку с использованием метрических болтов и винтов.
Позиция раздела «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Подбирают по трём числам: резьба, толщина пакета, отверстие. У M6 в этом семействе 2 артикула на разный пакет: FH-RB-0630 — для пакета 0,5–3,0 мм, FH-RB-0655 — 3,0–5,5 мм. Пакет — суммарная толщина того, что стягивает заклёпка; он должен попасть в диапазон T: тоньше — бурт не прижмёт пакет, толще — не хватит длины корпуса. Отверстие под M6 — 9,0 мм: в меньшее заклёпка не войдёт, в большем корпус при обжиме хуже держится и может провернуться под затяжкой. Ставят ручным или пневмогидравлическим заклёпочником с оправкой под резьбу: оправку вкручивают в заклёпку, корпус при ходе инструмента складывается в бурт с обратной стороны, оправку выкручивают.

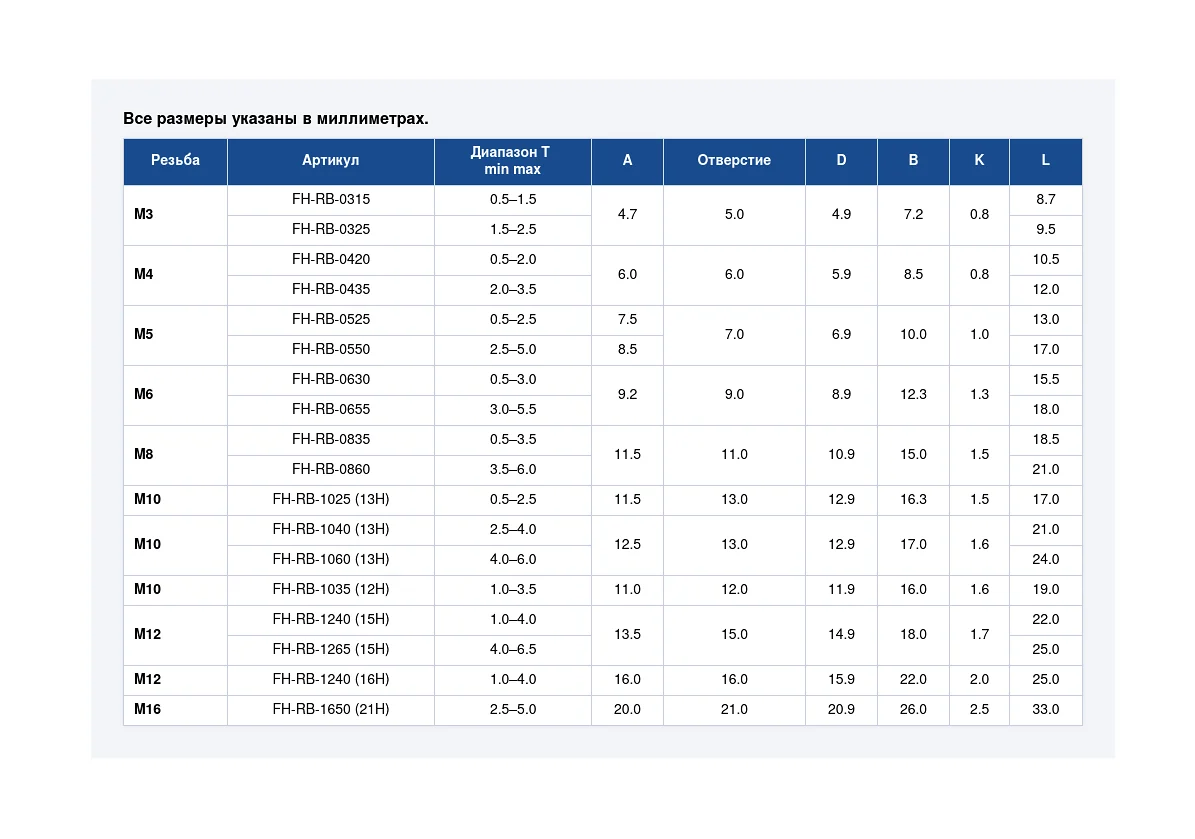

| Резьба | Артикул | Диапазон T, мин.–макс. | A | Отверстие | D | B | K | L |
|---|---|---|---|---|---|---|---|---|
| M3 | FH-RB-0315 | 0,5–1,5 | 4,7 | 5,0 | 4,9 | 7,2 | 0,8 | 8,7 |
| M3 | FH-RB-0325 | 1,5–2,5 | 4,7 | 5,0 | 4,9 | 7,2 | 0,8 | 9,5 |
| M4 | FH-RB-0420 | 0,5–2,0 | 6,0 | 6,0 | 5,9 | 8,5 | 0,8 | 10,5 |
| M4 | FH-RB-0435 | 2,0–3,5 | 6,0 | 6,0 | 5,9 | 8,5 | 0,8 | 12,0 |
| M5 | FH-RB-0525 | 0,5–2,5 | 7,5 | 7,0 | 6,9 | 10,0 | 1,0 | 13,0 |
| M5 | FH-RB-0550 | 2,5–5,0 | 8,5 | 7,0 | 6,9 | 10,0 | 1,0 | 17,0 |
| M6 | FH-RB-0630 | 0,5–3,0 | 9,2 | 9,0 | 8,9 | 12,3 | 1,3 | 15,5 |
| M6 | FH-RB-0655 | 3,0–5,5 | 9,2 | 9,0 | 8,9 | 12,3 | 1,3 | 18,0 |
| M8 | FH-RB-0835 | 0,5–3,5 | 11,5 | 11,0 | 10,9 | 15,0 | 1,5 | 18,5 |
| M8 | FH-RB-0860 | 3,5–6,0 | 11,5 | 11,0 | 10,9 | 15,0 | 1,5 | 21,0 |
| M10 | FH-RB-1025 (13H) | 0,5–2,5 | 11,5 | 13,0 | 12,9 | 16,3 | 1,5 | 17,0 |
| M10 | FH-RB-1040 (13H) | 2,5–4,0 | 12,5 | 13,0 | 12,9 | 17,0 | 1,6 | 21,0 |
| M10 | FH-RB-1060 (13H) | 4,0–6,0 | 12,5 | 13,0 | 12,9 | 17,0 | 1,6 | 24,0 |
| M10 | FH-RB-1035 (12H) | 1,0–3,5 | 11,0 | 12,0 | 11,9 | 16,0 | 1,6 | 19,0 |
| M12 | FH-RB-1240 (15H) | 1,0–4,0 | 13,5 | 15,0 | 14,9 | 18,0 | 1,7 | 22,0 |
| M12 | FH-RB-1265 (15H) | 4,0–6,5 | 13,5 | 15,0 | 14,9 | 18,0 | 1,7 | 25,0 |
| M12 | FH-RB-1240 (16H) | 1,0–4,0 | 16,0 | 16,0 | 15,9 | 22,0 | 2,0 | 25,0 |
| M16 | FH-RB-1650 (21H) | 2,5–5,0 | 20,0 | 21,0 | 20,9 | 26,0 | 2,5 | 33,0 |
Скачать таблицу размеров (PDF)
Все размеры указаны в миллиметрах. Заклёпка резьбовая FH-RB — цилиндрический фланец, гладкий корпус. Диапазон T — толщина стягиваемого пакета; пометка в скобках у артикула (12H, 13H, 15H, 16H, 21H) — диаметр отверстия в листе.
Резьбовые заклёпки различаются тремя признаками: фланцем (что останется над листом), корпусом (чем держит от проворота и какое нужно отверстие) и концом (сквозная резьба или глухая). Ниже — ближайшие к этой позиции исполнения; числа — из их таблиц, для ходовой резьбы.
| Исполнение | Фланец | Корпус | Конец | Отверстие, мм | Пакет T, мм |
|---|---|---|---|---|---|
| эта страница | цилиндрический | гладкий круглый | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-RBC | цилиндрический | гладкий круглый | глухой | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-KB | цилиндрический | круглый с рифлением | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-FHB | цилиндрический | шестигранный | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,5 |
| FH-SHB | цилиндрический | полушестигранный | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
| FH-IHB | цилиндрический | полушестигранный, внутренний шестигранник | открытый | M6: 9,0 | 0,5–3,0, 3,0–5,0 |
| AVK, плоская головка | плоская головка | круглый с рифлением | открытый | M6: 10,00 | 0,70–4,20, 4,20–6,60 |
Все исполнения — в подразделе «Заклёпки гайки / резьбовые»; как выбрать форму — в статье «Как выбрать заклёпку».
У каждого исполнения и типоразмера своя страница — с размерами именно этой позиции. Выберите нужный, чтобы посмотреть характеристики и запросить цену.
цилиндрический фланец, гладкий корпус
