Заклёпка резьбовая с потайной головкой в исполнении CH-KB-0845, потайная головка с рифлением. Резьба M8.
Заклёпка резьбовая с потайной головкой в исполнении CH-KB-0845, потайная головка с рифлением. Резьба M8. Из размерной таблицы: диапазон T — 2,0; диапазон T — 4,5; отв. в листе — 11,0.
Позиция семейства «Заклёпка резьбовая с потайной головкой CH-KB» — раздел «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Отгружаем оптом со склада в Санкт-Петербурге, доставляем по России и странам СНГ.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Форма фланца выбирается по тому, что должно остаться снаружи: цилиндрический фланец опирается на поверхность, потайной уходит заподлицо в зенкованное отверстие, уменьшенный — компромисс, когда места мало. Рифление и шестигранник нужны там, где узел будут затягивать с моментом: гладкое тело в такой посадке проворачивается.
| Диапазон T, мин. | 2,0 |
|---|---|
| Диапазон T, макс. | 4,5 |
| A реф. | 11,0 |
| Отв. в листе +0,1 | 11,0 |
| D +0,07 / −0,1 | 10,9 |
| B | 14,0 |
| K | 1,5 |
| L | 18,5 |
Все размеры указаны в миллиметрах. Заклёпка резьбовая CH-KB с потайной головкой и рифлением. Диапазон T — толщина пакета, который заклёпка стягивает. Полный размерный ряд и другие исполнения — на странице «Заклёпка резьбовая с потайной головкой CH-KB».
Наличие и сроки уточняйте у менеджера: часть типоразмеров на складе, часть поставляем под заказ.

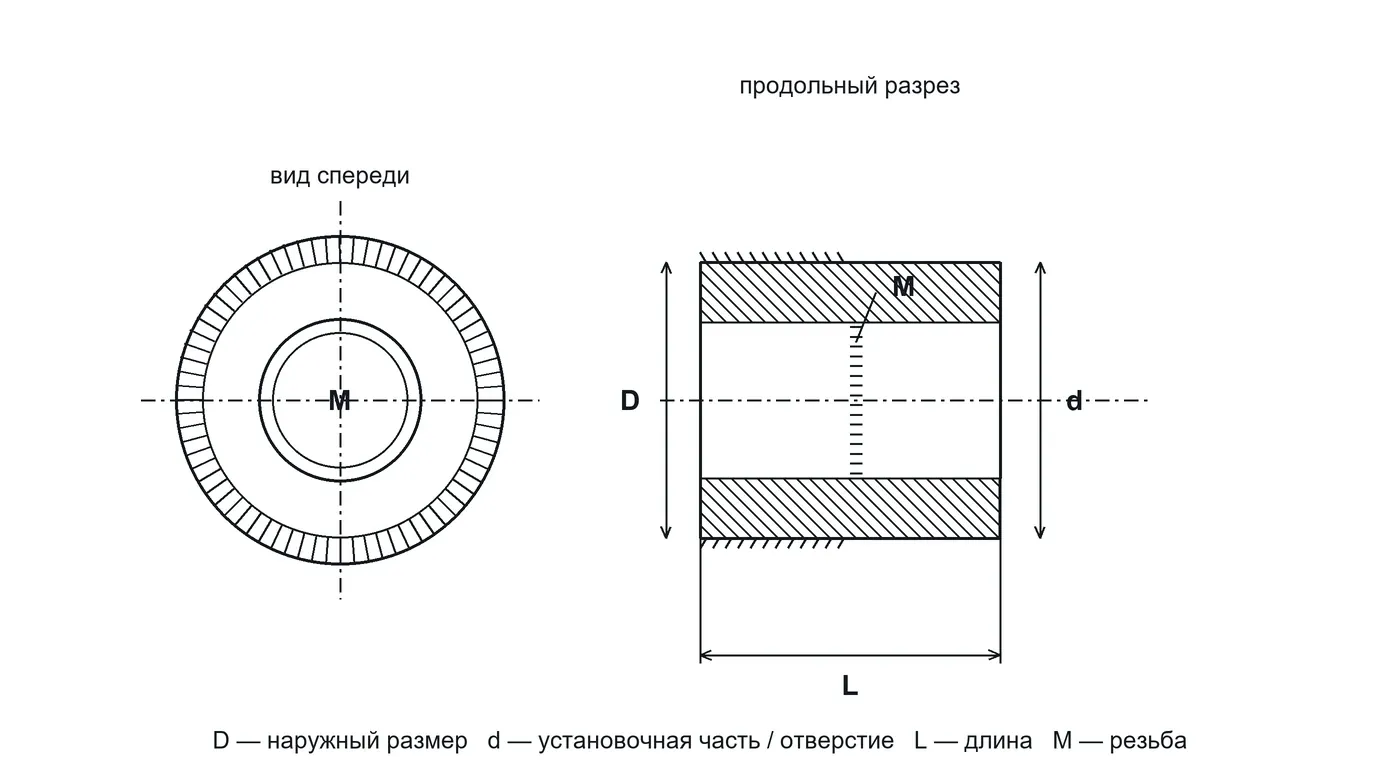

Чертёж общий для семейства; размеры этого типоразмера — в таблице выше.
Под эту позицию в листе готовят отверстие ⌀ 11,0 мм — диаметр под запрессовку, а не под резьбу: накатка должна выдавить материал листа, поэтому отверстие делают точно по таблице. Стягиваемый пакет — 2,0 мм.
Величины взяты из таблицы характеристик этой же страницы. Момент затяжки и усилие вырыва не приводим: универсальной цифры для них нет, нужен расчёт под узел — напишите нам.
Величины по крупной метрической резьбе: шаг — ISO 261 (ГОСТ 8724), расчётная площадь сечения — ISO 898-1 (ГОСТ 1759.4). Пригодится при подборе ответного винта и подготовке отверстия.
Диапазон силовых соединений: рамы и станины, приводы, транспортная техника, гидравлика и пневматика, тяжёлое оснащение. Здесь узел работает уже на серьёзных нагрузках, и цена ошибки в креплении заметно выше.
На этих размерах критична глубина установки: держащая способность растёт вместе с длиной свинчивания, поэтому короткое исполнение в тонкой стенке не заменяет длинное.
Следующий типоразмер M10 даёт расчётную площадь сечения 58 мм² — это в 1,58 раза больше, чем у M8. Если по расчёту M8 впритык, переход на M10 обычно дешевле, чем переделка узла под две точки крепления. Предыдущий размер M6 — 20,1 мм², то есть M8 несёт в 1,82 раза больше. Уменьшать размер имеет смысл, когда ограничено место или толщина стенки, а не ради экономии на детали.
Читать подробнее: метрическая резьба — шаг, отверстие под резьбу и обозначение →
Момент затяжки и допустимую нагрузку на вырыв здесь не приводим: они зависят от материала детали, глубины установки и класса прочности винта — универсальной цифры для них не существует. Нужен расчёт под конкретный узел — напишите, подберём исполнение.
Другие позиции этого раздела — сравните исполнения и выберите подходящее под вашу задачу.
Заклёпка резьбовая с потайной головкой в исполнении CH-KB-0845, потайная головка с рифлением. Резьба M8. Из размерной таблицы: диапазон T — 2,0; диапазон T — 4,5; отв. в листе — 11,0. Поставка оптом со склада в Санкт-Петербурге, доставка по России и странам СНГ. Только опт, минимальный заказ — 10 000 ₽, цены оптовые.
Позиция относится к семейству «Заклёпка резьбовая с потайной головкой CH-KB», раздел «Заклёпки», подраздел «Заклёпки гайки / резьбовые». Исполнение CH-KB-0845 отличается от соседних по каталогу производителя, типоразмер — резьба M8. Подберём типоразмер и исполнение под толщину листа, нагрузку и материал основания, рассчитаем стоимость партии.
