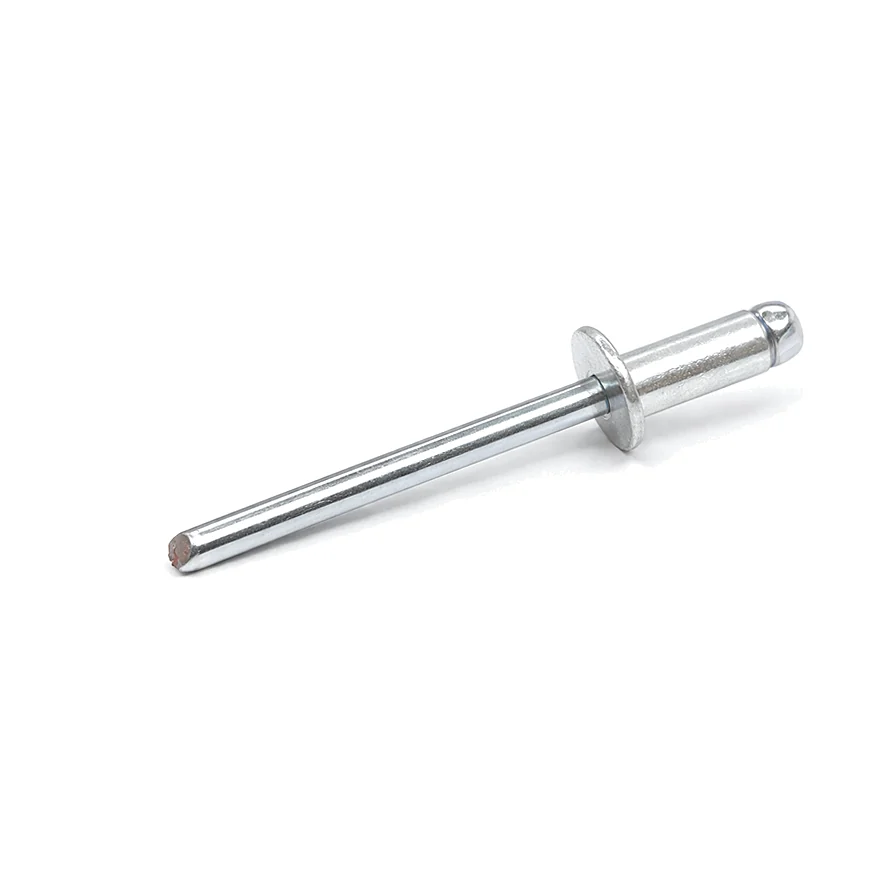

Заклёпка вытяжная со стандартным бортиком DIN 7337 предназначена для прочного неразъёмного соединения листовых материалов, исполнение сталь / сталь обеспечивает повышенную прочность соединения.
Поставляем под заказ: сроки поставки и минимальную партию уточняйте у менеджера.
Заклёпка вытяжная со стандартным бортиком DIN 7337 предназначена для прочного неразъёмного соединения листовых материалов, исполнение сталь / сталь обеспечивает повышенную прочность соединения.
Позиция раздела «Заклёпки», подраздел «Заклёпки вытяжные». Материал, покрытие и типоразмер подбираем под задачу — напишите или позвоните.
Конкретное исполнение позиции уточняйте у менеджера — часть вариантов поставляется под заказ.
Длина подбирается по суммарной толщине пакета: слишком короткая не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара и соединение разрушится быстрее самого металла.
Размеры по нашему каталогу — в таблице «Размерный ряд» ниже на этой странице.
Материал: сталь, цинковое покрытие.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 2,4 | +0,08 / −0,10 | 1,0 | 5,0 | 1,60 | 2,5–2,6 | 500 | 700 |
| 3,2 | +0,08 / −0,15 | 1,3 | 6,7 | 2,15 | 3,3–3,4 | 1100 | 1200 |
| 4,0 | +0,08 / −0,15 | 1,7 | 8,4 | 2,60 | 4,1–4,2 | 1700 | 2000 |
| 4,8 | +0,08 / −0,15 | 2,0 | 10,1 | 3,10 | 4,9–5,0 | 2900 | 3100 |
| 6,4 | +0,08 / −0,15 | 2,7 | 13,4 | 4,20 | 6,5–6,6 | 4900 | 5700 |
Скачать таблицу размеров (PDF)
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 2,4 | 4 | 0,5–2,0 |
| 6 | 2,0–4,0 | |
| 8 | 4,0–6,0 | |
| 10 | 6,0–8,0 | |
| 12 | 7,0–9,5 | |
| 14 | 8,0–11,5 | |
| 16 | 10,0–13,0 | |
| 3,2 | 6 | 1,0–3,5 |
| 8 | 3,5–5,0 | |
| 10 | 5,0–7,0 | |
| 12 | 7,0–9,0 | |
| 14 | 9,0–11,0 | |
| 16 | 9,0–12,5 | |
| 18 | 12,0–14,5 | |
| 20 | 13,0–16,5 | |
| 25 | 15,0–21,0 | |
| 4,0 | 6 | 1,0–3,0 |
| 8 | 3,0–5,0 | |
| 10 | 4,0–6,5 | |
| 12 | 6,0–8,5 | |
| 14 | 7,0–10,5 | |
| 16 | 8,0–12,5 | |
| 18 | 10,0–14,5 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–26,0 | |
| 35 | 26,0–30,5 | |
| 40 | 30,5–35,0 | |
| 4,8 | 6 | 1,0–2,5 |
| 8 | 2,5–4,0 | |
| 10 | 4,0–6,0 | |
| 12 | 6,0–8,0 | |
| 14 | 8,0–10,0 | |
| 16 | 8,0–12,0 | |
| 18 | 10,0–14,0 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–25,0 | |
| 35 | 25,0–30,0 | |
| 40 | 30,0–35,0 | |
| 45 | 35,0–40,0 | |
| 50 | 40,0–45,0 | |
| 6,4 | 8 | 1,5–3,0 |
| 10 | 2,0–4,0 | |
| 12 | 3,0–6,0 | |
| 14 | 6,0–8,0 | |
| 16 | 6,0–10,0 | |
| 18 | 8,0–12,0 | |
| 20 | 10,0–14,0 | |
| 25 | 14,0–18,0 | |
| 30 | 18,0–23,0 | |
| 35 | 23,0–28,0 | |
| 40 | 28,0–33,0 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
