Диаметры 3,2 · 4,0 · 4,8 мм · длины 6–50 мм · толщина пакета до 45 мм · срез от 1000 Н.
Сроки поставки и минимальную партию по типоразмеру уточняйте у менеджера.

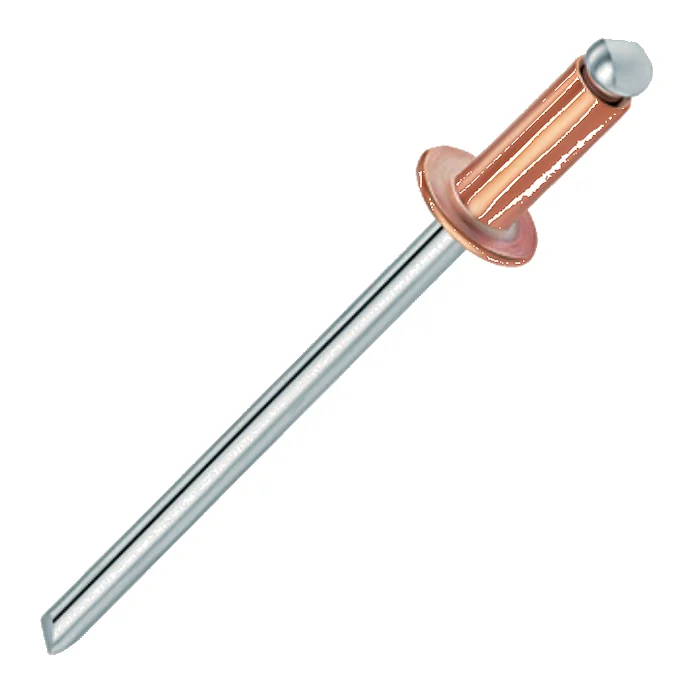

Открытая (стандартная) вытяжная заклёпка. Ставится с одной стороны: заклёпку вставляют в отверстие, заклёпочник тянет стержень, тело раскрывается с обратной стороны и стягивает пакет, стержень обрывается. Доступ к обратной стороне не нужен — этим она и берёт. Полукруглый бортик — универсальный, остаётся над поверхностью. Диаметры 3,2 · 4,0 · 4,8 мм, длины 6–50 мм, толщина пакета до 45 мм.
Материал: медь, полировка · стержень: сталь, цинковое покрытие.
Позиция раздела «Заклёпки», подраздел «Заклёпки вытяжные». В размерном ряду 35 типоразмеров — подберём под толщину пакета и материал основания.
Другие материалы этой конструкции — в таблице ниже.
Подбирают по диаметру и суммарной толщине пакета. Пример из таблицы этой позиции: пакет 12 мм, диаметр 4,0 мм — подходит L 16 мм (пакет 8,0–12,5) или L 18 мм (пакет 10,0–14,5). Отверстие под 4,0 мм — 4,1–4,2 мм: в меньшее заклёпка не войдёт, в большем не раскроется как надо. Слишком короткая заклёпка не сформирует замыкающую головку, слишком длинная оставит соединение подвижным. Материал заклёпки берут близким к материалу листов — иначе на улице образуется гальваническая пара.
Материал: медь, полировка; стержень — сталь, цинковое покрытие.
| D (мм) | Допуск D | K max | dk (мм) | dm max | Отверстие | Срез, Н | Отрыв, Н |
|---|---|---|---|---|---|---|---|
| 3,2 | +0,08 / −0,15 | 1,3 | 6,7 | 2,10 | 3,3–3,4 | 1000 | 1000 |
| 4,0 | +0,08 / −0,15 | 1,7 | 8,4 | 2,60 | 4,1–4,2 | 1200 | 1600 |
| 4,8 | +0,08 / −0,15 | 2,0 | 10,1 | 3,10 | 4,9–5,0 | 2400 | 2600 |
Скачать таблицу размеров (PDF)
| D (мм) | L (мм) | Толщина пакета, мм |
|---|---|---|
| 3,2 | 6 | 1,0–3,5 |
| 8 | 3,5–5,0 | |
| 10 | 5,0–7,0 | |
| 12 | 7,0–9,0 | |
| 14 | 9,0–11,0 | |
| 16 | 9,0–12,5 | |
| 18 | 12,0–14,5 | |
| 20 | 13,0–16,5 | |
| 25 | 15,0–21,0 | |
| 4,0 | 6 | 1,0–3,0 |
| 8 | 3,0–5,0 | |
| 10 | 4,0–6,5 | |
| 12 | 6,0–8,5 | |
| 14 | 7,0–10,5 | |
| 16 | 8,0–12,5 | |
| 18 | 10,0–14,5 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–26,0 | |
| 35 | 26,0–30,5 | |
| 40 | 30,5–35,0 | |
| 4,8 | 6 | 1,0–2,5 |
| 8 | 2,5–4,0 | |
| 10 | 4,0–6,0 | |
| 12 | 6,0–8,0 | |
| 14 | 8,0–10,0 | |
| 16 | 8,0–12,0 | |
| 18 | 10,0–14,0 | |
| 20 | 12,0–16,0 | |
| 25 | 16,0–21,0 | |
| 30 | 21,0–25,0 | |
| 35 | 25,0–30,0 | |
| 40 | 30,0–35,0 | |
| 45 | 35,0–40,0 | |
| 50 | 40,0–45,0 |
Все размеры в миллиметрах. D — диаметр тела, L — длина, K — высота бортика, dk — диаметр бортика, dm — диаметр стержня. Отверстие сверлится по колонке «Отверстие»: в меньшее заклёпка не войдёт, в большее не раскроется как надо. Прочность на срез и отрыв — минимальные значения производителя.
Вытяжные заклёпки различаются типом (как раскрывается тело и что остаётся от стержня), бортиком и материалом тела и стержня. Ниже — та же конструкция в других материалах и тот же материал в других конструкциях; числа — из таблиц этих позиций.
| Позиция | Тип | Бортик | Материал тела / стержня | Диаметры, мм | Пакет, мм | Срез, Н |
|---|---|---|---|---|---|---|
| эта страница | открытая (стандартная) | полукруглый (dome) | медь / сталь | 3,2 · 4,0 · 4,8 | до 45 | 1000–2400 |
| Заклёпка вытяжная алюминий / сталь, полукруглый бортик | открытая (стандартная) | полукруглый (dome) | алюминий / сталь | 2,4 · 3,0 · 3,2 · 4,0 · 4,8 · 5,0 · 6,0 · 6,4 | до 45 | 180–3800 |
| Заклёпка вытяжная алюминий / алюминий, полукруглый бортик | открытая (стандартная) | полукруглый (dome) | алюминий | 3,2 · 4,0 · 4,8 | до 45 | 350–850 |
| Заклёпка вытяжная алюминий / нержавеющая сталь, полукруглый бортик | открытая (стандартная) | полукруглый (dome) | алюминий / нержавеющая сталь | 3,2 · 4,0 · 4,8 | до 45 | 750–1700 |
| Заклёпка вытяжная сталь / сталь, полукруглый бортик | открытая (стандартная) | полукруглый (dome) | сталь | 2,4 · 3,2 · 4,0 · 4,8 · 6,4 | до 45 | 500–4900 |
| Заклёпка вытяжная нержавеющая сталь, полукруглый бортик | открытая (стандартная) | полукруглый (dome) | нержавеющая сталь | 3,0 · 3,2 · 4,0 · 4,8 · 6,4 | до 45 | 1800–7500 |
| Заклёпка вытяжная алюминий / сталь, потайной бортик 120° | открытая (стандартная) | потайной 120° (CSK) | алюминий / сталь | 2,4 · 3,2 · 4,0 · 4,8 · 6,4 | до 45 | 180–3800 |
| Заклёпка вытяжная алюминий / сталь, широкий бортик | открытая (стандартная) | широкий (large flange) | алюминий / сталь | 3,2 · 4,0 · 4,8 · 6,4 | до 45 | 400–3800 |
Весь подраздел — «Заклёпки вытяжные»; как выбрать тип и материал — в статье «Как выбрать заклёпку».
